РУС Су-27 и остальное

[=J13=Keks]

Доброго времени суток.
Если я правильно понял вся левая плоскость головы скошена под углом ?
Выложить не могу.
Оснава упакованая весит 1.8 метра,а у меня лимит 976 кб на все посты.

--- Добавлено ---

Но если интересно ,то здесь(http://forums.eagle.ru/showthread.php?t=39030&page=12) пост 115 лежат файлы по рус су 27

Ну так закинь сюда и дай здесь http://files.mail.ru/ ссылку на файл.

[Fog_07]

Доброго времени суток.
Если я правильно понял вся левая плоскость головы скошена под углом ?

Посмотри (пост 204)-правое фото

Но если интересно ,то здесь(http://forums.eagle.ru/showthread.php?t=39030&page=12) пост 115 лежат файлы по рус су 27

Видел я раньше эти файлы-спасибо пост 185 (во вложениях)-кажется этот файл я у них нашёл.)

[melnik1981]

Вот промежуточный вариант рус су 27 см.
Без разделения на половины и не отсеченой крышкой.
И соответственно без навеса формат m3d http://files.mail.ru/IN4FVA

[Mazit]

shrus,здорово у тебя получилось...А можешь более подробно изобразить механику свою и методу загрузки расписать...Загруз интересный...пощупатьбы его ещё такого...

[shrus]

Спасибо, Mazit. Загрузки пока ещё нет. Есть только центральный узел и выведенные с него на отдельные качалки перемещения по крену и тангажу.
Конструкция подвижна и работоспособна, но это ещё очнь глубокий WIP. Придумал эту конструкцию не я. Конструкция создана нашими славными
советскими конструкторами в 60-70 годах. Мое здесь моделирование и попытка разобраться что к чему.
Это центральный пост управления самолета МиГ-25. Ключевые размеры сняты с реального самолёта.
В трёх наконечниках тяг применены сферические подшипники.

[shrus]

ещё:

[shrus]

Началось всё с этого:

Эти фотки увидел как-то очень давно в теме о джойстиках из реальных органов управления и... потерял сон.

[shrus]

Видео. Движение механики.

[Baur]

Очень интересно было посмотреть. Включил даже максимальное качество. Когда то я думал о частичном копировании реального узла. Вопрос упёрся в стоимость подшипников (думаю понятно каких именно).
Т.е. такой мех-зм получался крайне не рентабельным.
Хотя "для себя любимого" сделать конечно же можно

P.S. Как я понял в видео вопрос по загрузке не ставился...

[shrus]

Да, Baur, загруз в данном случае задача второстепенная.
Эта работа имеет больше исследовательское значение, чем прикладное.
Основная задача была смоделировать центральный шарнир, понять его работу, оценить положительные и отрицательные стороны.
Информация по системам управления, которую получается собрать, очень скудна, а интерес огромен.
3-D моделирование здесь хороший помощник.

[PoHbka]

Да, Baur, загруз в данном случае задача второстепенная.
Эта работа имеет больше исследовательское значение, чем прикладное.
Основная задача была смоделировать центральный шарнир, понять его работу, оценить положительные и отрицательные стороны.
Информация по системам управления, которую получается собрать, очень скудна, а интерес огромен.
3-D моделирование здесь хороший помощник.

Механика симпатично смотрися. Только хорошо понять и оценить получится только в железе.

[shrus]

Да, это понятно, тут не поспоришь.
Но это очень хороший способ проверить идеи и мысли. Моделирование помогает преодолеть
неуверенность в правельности выбранного направления.
Теперь при наличии положительного результата можно двигаться дальше.
С бумажными чертежами, рисунками и схемами уйти так далеко не получалось.

[melnik1981]

Доброго времени суток.
SHRUS отлично получилось. Не моглибы вы скинуть примерные габариты механики.
ИМХО. Загруз может с помощью газовых амортизаторов (к примеру с нивы)

[BARS_2]

ой, это ж мои фотки )) если надо могу еще нафотать показать, пока эта колонка все еще у меня.

[shrus]

ой, это ж мои фотки )) если надо могу еще нафотать показать, пока эта колонка все еще у меня.

Да, так и есть, я их себе скопировал.
Если сделаешь ещё фоток, буду очень благодарен! (фоток побольше и с разных ракурсов)
А если надумаешь продать, то я первый в очереди!
Агрегат попадёт в хорошие руки, я с него пылинки сдувать буду. (Пиши в личку - договоримся)

[моделистvv]

[QUOTE=BARS_2;1856123]ой, это ж мои фотки )) если надо могу еще нафотать показать, пока эта колонка все еще у меня.[/QUOT]
Я так понимаю вы про реальный узел управления? Если есть возможность снимите поподробней и механику педалей тоже. Очень интересно! Заранее спасибо.

[Baur]

Доброго времени суток.
SHRUS отлично получилось. Не моглибы вы скинуть примерные габариты механики.
ИМХО. Загруз может с помощью газовых амортизаторов (к примеру с нивы)

Я делал,

не понравилось - http://avia-sim.ru/forum/viewtopic.php?t=577&start=0

[Mazit]

Доброго времени суток.
SHRUS отлично получилось. Не моглибы вы скинуть примерные габариты механики.
ИМХО. Загруз может с помощью газовых амортизаторов (к примеру с нивы)

melnik1981 , нет загруз с помощью газовых амортизаторов не получится ... , нужно делать как у Soul
Вот тут глянь...
http://www.sukhoi.ru/forum/showthread.php?t=46594
Я щупал этот девайс, очень здорово придумал Soul
Думаю если этот загруз применить к механике от shrus получится просто здорово!!

[shrus]

Доброго времени суток.
SHRUS отлично получилось. Не моглибы вы скинуть примерные габариты механики.
ИМХО. Загруз может с помощью газовых амортизаторов (к примеру с нивы)

На мой взгляд ещё рано брать за основу размеры данной механики, она ещё очень сырая,
многое может измениться.

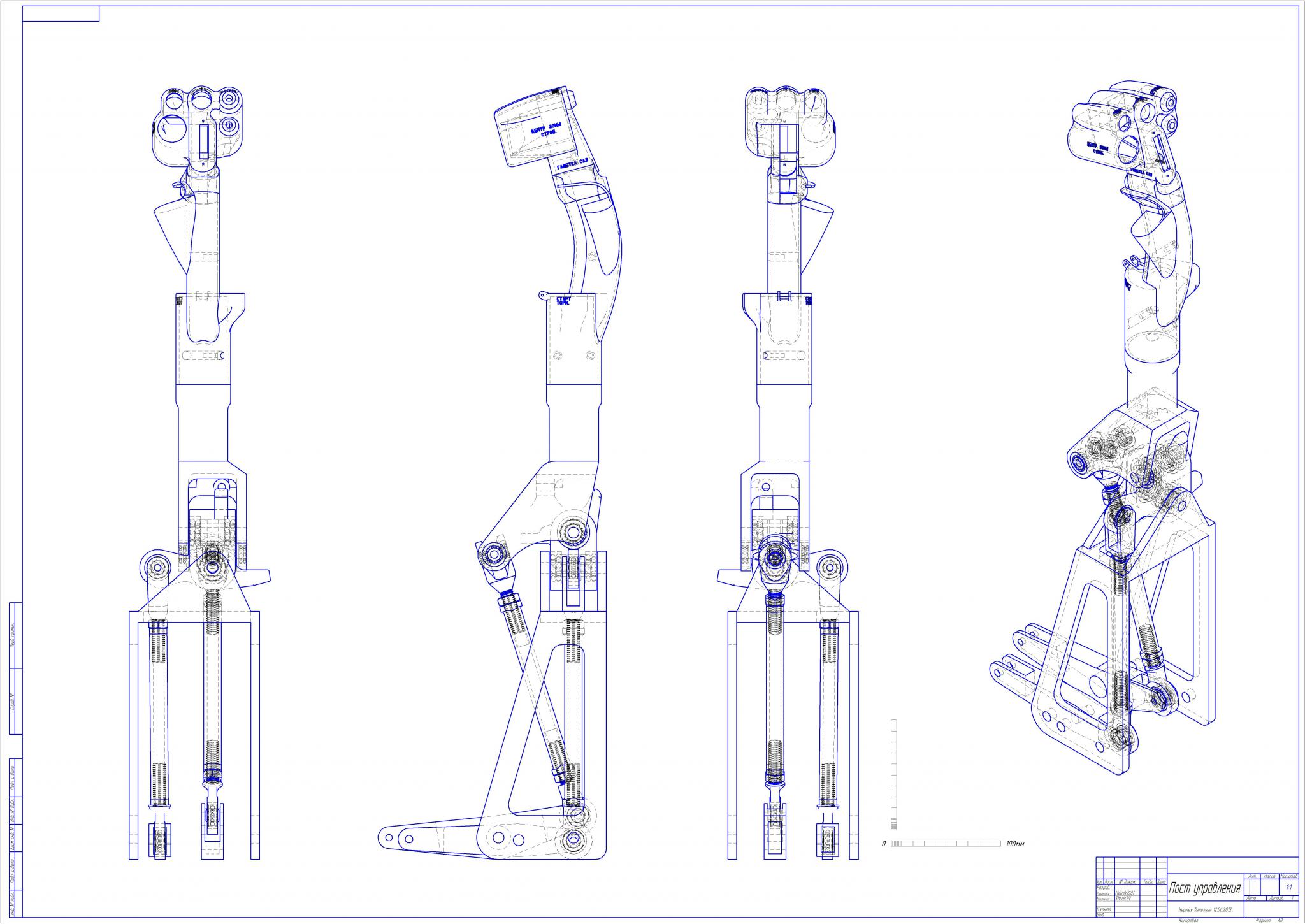

Но, если нужно, вот в формате JPEG:
Если нужно в формате КОМПАС, напиши адрес почты в личку, отравлю. (файл почти 8 MB)

Странно, картинку чертежа выкладывал в хорошем качестве, и весила она более 3МВ, а в сообщении она куцая какая-то...
Вот ссылка на картинку покрупнее: http://files.mail.ru/P29D1W

[AIRgun]

Шрус, у меня похожий РУС получается Вот только из-за сложности найти сферические подшипники пришлось пойти другим путем, в начале хотел так же сделать вместо него мини механику, но... а вот твой вариант очень понравился! Вот только я наоборот с "главного" начал - загружателей.


ПС. Как собираешься разместить датчики?

[Fog_07]

melnik1981, как дела с ручкой? Работа продолжается?

[melnik1981]

melnik1981, как дела с ручкой? Работа продолжается?

Доброго времени суток.
Да у меня беда случилась, винт слетел. Даже биос не определяет, так что вся работа пропала .Пробовал по старым ссылкам закачать, но они уже не актуальны, вот такие дела.

[Fog_07]

Доброго времени суток.
Да у меня беда случилась, винт слетел. Даже биос не определяет, так что вся работа пропала .Пробовал по старым ссылкам закачать, но они уже не актуальны, вот такие дела.

Привет! Сочувствую. Жаль . С нуля не хочешь сделать?

[XXX-Pilot]

Да,да,очень интересует этот проект,не молчите,Вы нужны нам

[Fog_07]

Всем привет! Немного для информации. Недавно полетал на своей РУС. Всё хорошо, но оребрение ручки, как-бы это точнее описАть...в общем на 3-й день было такое чувство,что беру ежа голой рукой! Ладонь горит. Ручка с оребрением в общем-под перчатку. Вывод такой,что нужно делать или крупные и слегка выступающие ромбы(чуть обозначить оребрение и всё) или не делать его вообще-заменить каким-то покрытием,типа прорезиненной краски. Такие вот дела...
