Напольный легко повторяемый металлический РУС

[AtamaN]

ЖЕСТЬ.

Наверное у автора сего девайся дядя живет у сторожа на фабрике по производству перфорированого крепежа для деревянных конструкций, вот он и лепит из них что попало.

[smpl]

ЖЕСТЬ.
Наверное у автора сего девайся дядя живет у сторожа на фабрике по производству перфорированого крепежа для деревянных конструкций, вот он и лепит из них что попало.

Хорошо так говорить, когда есть возможности сделать что-то лучшее...
Ирония про дядей тоже не к месту, тема называется "легко повторяемый РУС", который можно сделать в домашних условиях; данных крепежей полно в магазинах.

[GUMAR]

Молодец, smpl, мне идея понравилась, крепежь и впрямь очень доступный сейчас в магазинах, а это главное.
Кстати чего ты с загрузкой сделал, точнее КАК ты её сделал?

[smpl]

Кстати чего ты с загрузкой сделал, точнее КАК ты её сделал?

С загрузкой осей совсем ничего не делал - так уж мне удобнее.

[sashtet]

Как на сегодня обстоят дела с джоем, не умер?Всмысле джой выдержал нагрузки?

[smpl]

Как на сегодня обстоят дела с джоем, не умер?Всмысле джой выдержал нагрузки?

Джой находится в отличном состоянии (тьфу, тьфу, тьфу - чтоб не сглазить ).

[sashtet]

Джой находится в отличном состоянии (тьфу, тьфу, тьфу - чтоб не сглазить ).

А что ты ставил из электроники?Марсы?Контролер?Можно подробнее.

[Cyber-Cyber]

Если бы он УЖЕ умер, было бы в крайней степени странно. Конструкция железобетонная ))

[sashtet]

Если бы он УЖЕ умер, было бы в крайней степени странно. Конструкция железобетонная ))

ты его повторял?

[=M=PiloT]

Самая умная конструкция из того,что тут выкладывалось на предмет
человекчасов ->результат .

Тип деталей "4 наименования"- технологично.

Шпилька кронштейна для подшипника "ловит двух зайцев" и верхний и нижний кронштейн - технологично.

Свелить \ резать не пришлось - технологично.

Конечно, найти такое решение для "стола" гораздо сложнее,но для напольника очень "чОтко".

[sashtet]

а для стола почему не пойдет?Загрузку из пыльника...как?

[=M=PiloT]

а для стола почему не пойдет?Загрузку из пыльника...как?

не в этом проблема...я знаком с этими деталями ,габариты - рус получится высоко-не удобно

[sashtet]

А какие марсы применить , что бы банально напрямую в плату когуара воткнуть взамен его резисторов?

[sergiy1972]

Автору этого джоя РЕСПЕКТ и УВАЖУХА. Молодца. Уже сплю и вижу у себя такой. Было бы не плохо каждую деталь по отдельности с разных углов с приложенной линейкой сфоткать. Также описание на что особенно обратить внимание при зборке. Таких метало-конструкторов у нас в городе да и в окресностях нет, по этому придётся даже сами уголки самому гнуть. Хорошо бы знать где и какие нужны отверстия и прорези а где нет. С уважением, спасибо.

[smpl]

Всем спасибо за добрые слова.

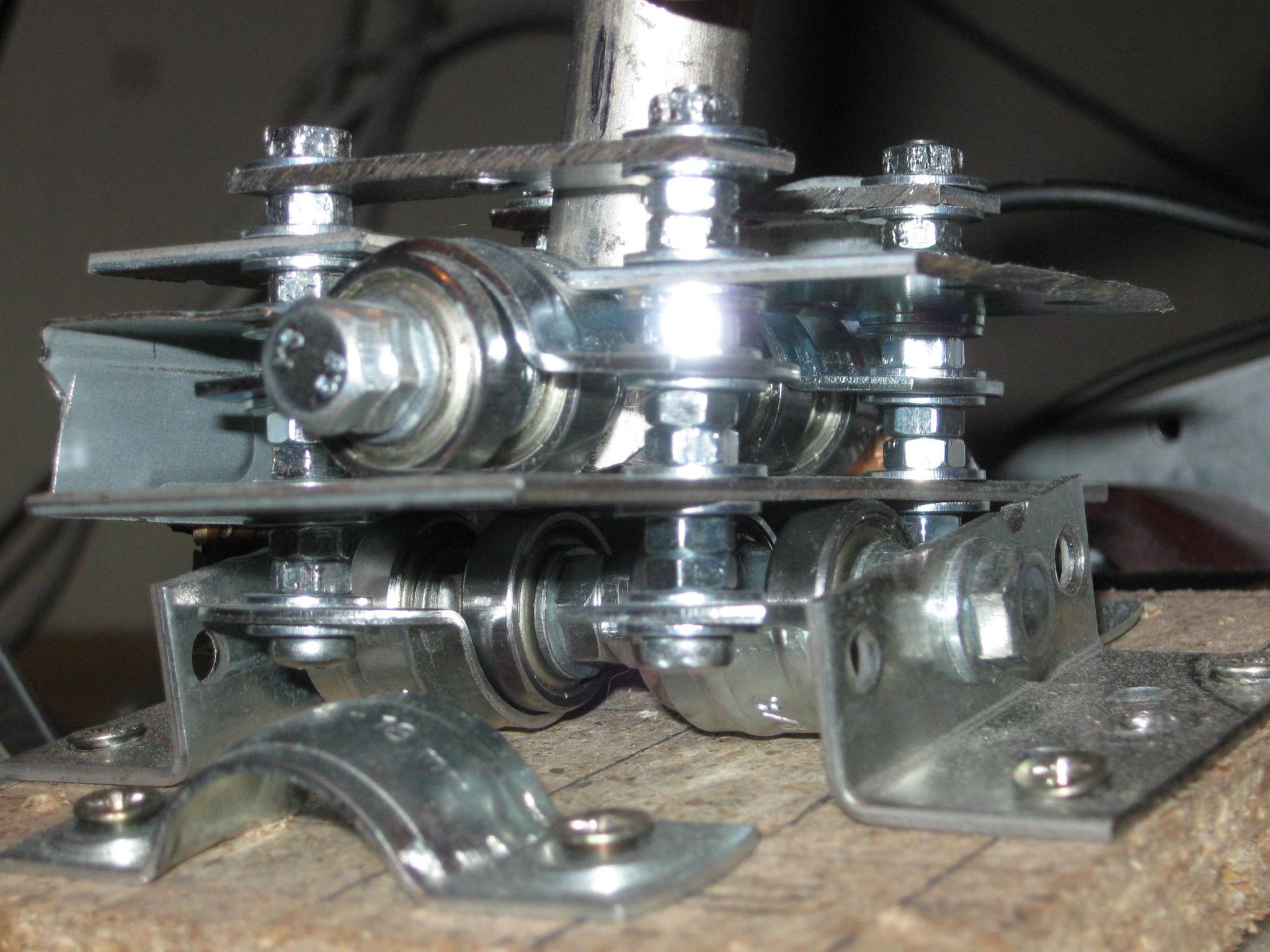

sergiy1972, сейчас джой разбирать совсем не хочется, поэтому на старом фото указал основные размеры и необходимые отверстия.

Конструкцию немного переделал, теперь она пониже "ростом".

На что следует обратить внимание при сборке, так это на следующее:
при закреплении подшипников с помощью хомутов для удобства сборки на винт, соединяющий хомут и основную пластину, можно накрутить две гайки сразу же после хомута; оставшегося расстояния вполне хватит для того, чтобы прижать подшипник. (объяснил коряво , но, надеюсь, из фото будет понятно)

[AtamaN]

ну я же не критиковал жестко, сказал свое мнение точнее свой подход. И выразил РЕСПЕКТ. спасибо за подсказку с кнопкой D ато другой раз находу нуно вывалитсячтобы в ТС зайти . Так можно самолет потерять.

[AIRgun]

Вот уже прошло примерно полгода как я модернизировал механику Смпл-а.
Различие в том, что механика теперь не рассекается плоскостью, а находится на одной стороне плоскости.
Для напольника это могет не играет большое значение, но для настольника конструкция стала в два раза ниже. А если еще и маленькие подшипники сделать, как у Смпл-а, то я уверен влезет в заводской корпус.
Выкладываю фото, конечно полный колхоз, но я делал чисто экспериментально, мне понравилось и я оставил. Да и все равно я на него не смотрю-стоит в ногах.

[Baur]

Эх, не удержусь от похвалы! До чего доводит любовь к виртуальному небу! Ещёб "загрузочку" простую продумать и вперёд. Аналог флоподжоя. Только напольник...

[smpl]

AIRgun, здорово получилось!
Но думаю, что размеры не сильно уменшатся. Размер от плоскости до крайней верхней точки в моей версии примерно равен размеру от этой же плоскости до фанеры в твоей, при учете одних и тех же составляющих.


P.S. что-то мои фото джоя не отображаются... Выкладываю подробный мануал по изготовлению.

[AIRgun]

Там подшипники большие, около 2.8см-3см ( точно не помню )
Спасибо, не думал что будут такие отзывы.

[Bblcoko]

обновите ссылку на мануал пож.
