Кхе-кхеЕсть более блаародные его формы, я думаю. А эта фигня с верчением мнэ... ручки как раз более мастурбацию напоминает
Одно дело, когда твист делает промышленник - ему часто совсем другие мысли глаза застят, чем аутентичность, удобство и эргономика. И совсем другое - самодельщик, коему как раз сам бог велел думать не как маркетолог, простихосспиди, а как юзер.
ЗЫ, Один хороший мастер, читая наши экзерсисы, порадовал вот... Проржавшиись думаю - точно в десяточку
Крайний раз редактировалось Varga; 03.12.2009 в 11:24.
Дык эта... плавали - знаем
Был у нас в скваде такой же "идейный" - ну вот хоть убейся, а твист ему нужен. И главное - человек то такой... безобидный, грех забижать. Сколько металла на эту дурь было изведено - страшно подумать. В конеце концов был выбран самый простой вариант - чуяло сердце что зря все это
В общем идея проста до безобразия - гильза 16 калибра с _плотно_ входящей унутрь верхней частью палки (вроде стальная трубка - не упомню уже) - и в неё мини-резюк от АБ2 по его же схеме установки (в торец, фиксируется винтом, кот. трубки от продольного смещения удерживает). В итоге площадь контакта трубок большая (афаир чуть более 7 см, по сути гильза, закрепленная есна в ручке, уходит аж под пыльник кардана), упор хороший - ручка не люфтит, а смазка силиконовая мягкости и вязкости в движении придает
....через 5 минут.......А не, вон подсказывают что еще левую половинку самой ручки пришлось прикрепить к гильзе намертво, бо отваливалась постоянно. Эт я хозяина спытал
Есна - была бы бронза - все бы это прожило очень долго. Но даж в новом состоянии у мну лично оно вызывало бунт вестибулярки
Крайний раз редактировалось Varga; 03.12.2009 в 12:52.
Ура-а-а-а педалям!
"Да он глумится! В кандалы его!" (с)

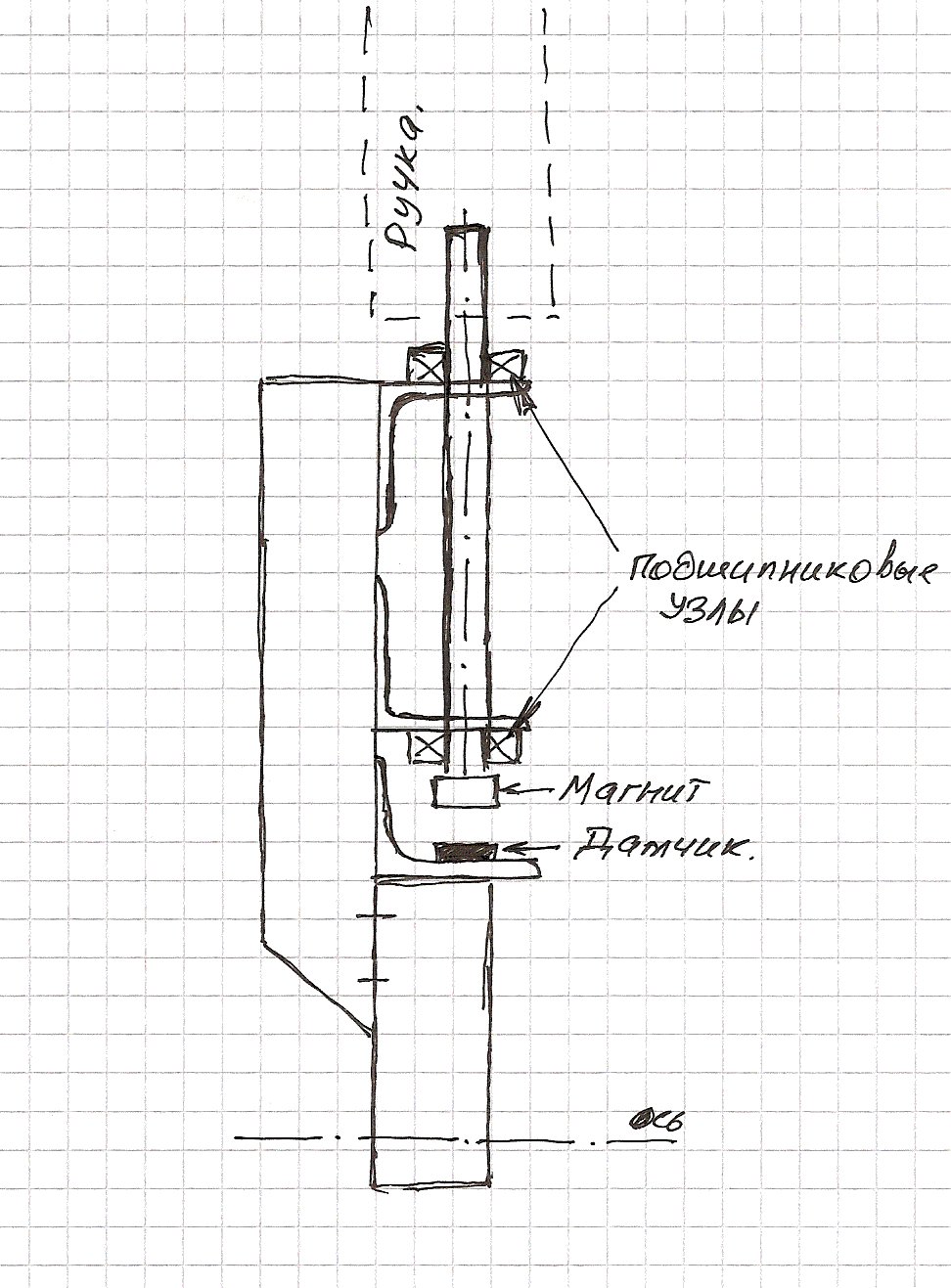

Вот рисунок.Сказали-накарябал.
По сути,прав, теперь еще более уважаемый, VARGA.И качалка тоже не выручит,так как отвлекает от кнопок пальцы левой руки.Педали...
Хороше что пояснил, теперь понятно.
только, уголки- бред, нафига???
А так, всё так как и нужно.
кроме трущихся проводов и ПИПЕЦ КАКОЙ ГЕМОРНОЙ настройки датчика (в ручке - это особенно сложно и геморно)
других проблем не вижу.
Датчик не в ручке,а под ручкой.Провода,скорее болтающиеся,чем трущиеся.
Общее решение,как говорилось,-на коленке.Но нафиг твист.ИМХО усилия по его реализации лучше направить на создание педалей.
Во! Слова не мальчика, но мужа!
Сообщение от Varga
Во! Слова не мальчика, но мужа!Пока я дорисовал свои "гениальные" идеи был предложен гораздо более "коленочный" вариант!
Но не пропадать же добру? Тем более я так старался!
В основе идет трубка которая используется как ось. Внутри нее идут провода. Подшипники закрепляются на ней следующим образом:
-сверху ставится "бандаж" тканево-эпоксидный (на рис. коричневое кольцо), затем шайба (черная)
-снизу резьба и гайка (желтая). Резьбу как вариант можно попросить нарезать в ближайшем автосервисе (если трубка толстостенная, стальная или латунная) или искать трубку сразу с резьбой (например от люстры).
Усе это добро ставится в пластиковую трубу-корпус которая закрепляется по методу Баура в механике РУСа(то бишь зажимается). Как подготовить в этой трубке-корпусе посадочные места под подшипник можно посмотреть в теме про пластиковые педали или опять же спросить Баура: он опять таки знает!
Светлокоричневый это пыльник(в моем случае изображен тканевый). Датчик расположен соответственно внизу в корпусе джоя. Там же ограничители хода и возвратный механизЬм.
Как-то так примерно. Вроде как получается что все "технологии" известны и опробованы в домашних условиях. Единственный "скользкий" момент это трубка с резьбой. Ну и подшипники придется наверняка ждать на заказ. Если использовать радиально-упорные. Обычные радиальные, таких размеров как я указал на рис. (а именно 24х12х6), у нас (не в Москве) есть в наличии в специализированных конторах. В принципе и просто радиального должно хватить надолго.
"...это "ж-ж-ж" неспроста..." (с)
Вот трубка то меня больше всего и беспокоит. НА коленке не сделаешь.
Вот с этим проблем нет.Усе это добро ставится в пластиковую трубу-корпус которая закрепляется по методу Баура в механике РУСа(то бишь зажимается). Как подготовить в этой трубке-корпусе посадочные места под подшипник можно посмотреть в теме про пластиковые педали или опять же спросить Баура: он опять таки знает!
А вот тут ты как то ускользнул от возвратного механизма. А ведь тоже всё не так просто.
Тоже вначале на трубку ориентировался-Д10,резьба М10*1,200 подшипники.Но геморойчик с датчиком-магнитом(хотя,тоже кто-нибудь возьмет и решит).
А что за геморойчик?
---------- Добавлено в 14:33 ---------- Предыдущее сообщение было написано в 14:17 ----------
Хм. Ну трубка это да. Это нужно что-то искать по магазинам и т. д. С нарезкой я тебе серьезно говорю: я несколько раз обращался в наши автосервисы с мелкими просьбами, там было и отпилить и подкрасить и подварить детский велосипед.С меня ни разу не взяли денег, хотя люди тратили свое рабочее время от 5ти минут до получаса. Было и так что меня спрашивали смогу ли я сам? Давали раб. место и инструмент. Это все при том что я был просто случайным человеком: машины у меня нет.
В принципе для нарезки то нужна палашка в сборе, тиски и пара капель масла, это регулярно водится и у автолюбителя в гараже. Есть же друзья с гаражами?
Есть еще вариант: как-то раз, для работы, в конторе торгующей нержавейкой покупал трубки нержавейки Ду 10, толщина или 1 или 1,5 мм. Они немерные. Длина в среднем 1,5-3 метра. Вот по цене увы не сориентирую: давно было. Но искал контору по интернету и по журналу "Стройка"(он вроде всеросийский). В общем ищущий да обрящет.
Значит далее.
Стопорный механизм см . рис1. Расположение или снизу, или что более удобно в районе моего "эпоксидно-тканевого" бондажа под шайбу. Он у меня коричневым был нарисован в предыдущем посте.
Простейший винт, возможно с надетым кусочком изоляции или резины для без шумности.
Вот механизм возврата это интереснее. Место только внизу между гайкой и датчиком. Вариант натяга одной пружины или двух в противоположные стороны. Под пыльником места наверно таки нет, даже если трубку-корпус укоротить(что увеличит нагрузку на подшипники твиста). Укоротить имеется в виду до уровня отверстия-ограничителя наклона ручки(горизонтальное, прямоугольное).
А как он сделан в промышленой ручке?

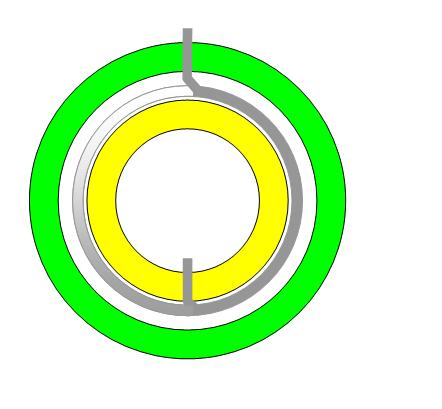

Если пофантазировать то можно надеть на трубку-ось пружину из 2-3х витков. Один конец-усико ее закрепить в трубке-корпусе(зеленое), а второй конец-усико в трубке-оси (желтая). Правда как оно себя поведет не знаю: в одну сторону пружинка будет скручиваться, а во вторую раскручиваться (соответственно будет линейно меняться диаметр). Теоретически по усилиям/ощущениям должно быть по разному, но возможно "замажется" тем что при вращении кисти с ручкой внутрь-наружу и ощущения в руке тоже разные, т. к. задействованы разные группы мышц. Но это чистой воды теория.
Крайний раз редактировалось ssv78; 05.12.2009 в 15:06.
"...это "ж-ж-ж" неспроста..." (с)
А вот:трубка-неотожженная медь,прямая.Возврат-пара сант кронштейнов с шурупом-к ним пружинки.Да...это по моей картинке проходит.На трубку эту есть куча всяких фитингов,что позволит и ручку закрепить и датчик или магнит.
http://www.vodoprovod.ru/-это наш питерский магазин,но номенклатуру можно увидеть.
Крайний раз редактировалось U053; 04.12.2009 в 20:01.
Ещё немного и мне действительно придётся делать твист! Может не нада-а-а-а-а!
Но идеи очень интересные и полезные.
Ещё немного и мне действительно придётся делать твист! Может не нада-а-а-а-а!
Но идеи очень интересные и полезные.
Трубку-ось можно вполне заменить обычным винтом или шпилькой. Тогда будет проще зажать подшипники гайками с двух сторон, и нужно будет провода из ручки пропустить сразу под пыльник и далее через отдельное отверстие просверленое рядом с прямоугольным отверстием-ограничителем наклона ручки. Соответственно и мимо всего механизма джоя в корпусе сразу к контроллеру.
"...это "ж-ж-ж" неспроста..." (с)
Baur, не заморачивайся с твистом.Твист-имхо детские штанишки для вирпила.Коли человек дорос до заказного Руса,то должен и до педалей дорасти.У твиста один плюс-компактность в хранении.И читаем Varga,точней не скажешь.
Три процента апологетов чудненько к Твоему агрегату узел твиста приделают.Сам им неделю назад был,но по другой причине.
Теперь о себе любимом:изыскал,одобрили-готов заказать.
Не понял, так ты купить хочешь? У меня вчера уже первый(с коротким ходом) "купили". Т.е. точно договорились. А второй(с длинным ходом) сегодня утром я уже пообещал своему давнему виртуальному товарищу. ЧТо ж делать?А ты с контроллером хотел брать? Состыкуйся со мной в аське.
С контроллером.Не расстраивайся,я не спешу,как сложится-так и сложится.Насчет хода-держу на коленках.Усилие-большое,если можно:привык.
Аськой не пользуюсь,давай через личку?
Крайний раз редактировалось U053; 05.12.2009 в 17:19.
Гм, не пользуешься. Давай так. Я у него спрошу чтобы точно сказал. Через день отвечу. Я уже больше не планировал делать этот вариант. После отзывов хозяев "крайних"
А вот это "дальше" еще интереснее.Готов ждать.По плану, готовность всей системы-конец мая.
2ssv78 и получится втулка велосипедного колеса из соседней ветки
Крайний раз редактировалось U053; 05.12.2009 в 20:46.
Угу. Получится.А вот это "дальше" еще интереснее.Готов ждать.По плану, готовность всей системы-конец мая.
2ssv78 и получится втулка велосипедного колеса из соседней веткиНо там как я понимаю встанет вопрос с удлинением штока.
"...это "ж-ж-ж" неспроста..." (с)
Да раньше оси торчали мм на 15-20-имха хватит.Магниту-точно хватит,а ручке-можно и втулку с резьбой на клей.
Никак не могу найти автора идеи применять втулки от велика,чтобы "КУ" сделать.
Крайний раз редактировалось U053; 06.12.2009 в 15:56.
Почитал я ваши изыскания по поводу твиста и родилась у меня мысль. Можно ведь по этой технологии ручку шаг-газ для вертолетных симуляторов сделать
А вот такая мысль никому не приходила в голову? Почему твист обязательно всегда на РУСе, - нельзя ли его на РУДе сделать? Все-таки механика РУДа проще, значит, и приделать туда что-то дополнительное наверняка легче.
Еще один оригинальный вариант - можно сделать твист на РУДе, вообще не переделывая РУД, т.е. в виде этакой "твист-приставки"... или точнее "твист-подставки"
Предлагал уже-не заинтересовало.Тут все выходные думал,как это дело под РУС-РУД пристроить,чтоб двумя руками.Хрень полная.А снизу ноги болтаются и ничем не заняты.
