Летное место

[Eponsky_bot]

Первый этап создания домашнего кокпита можно считать практически завершенным









Следующий этап - сборка и установка различных органов управления и кнопочных панелей

[Crecker]

Вот вам как вариант сборки

[Baur]

Вот вам как вариант сборки

Разбирали уже...

[Mouse_Alexander]

Разбирали уже...

А можно поподробнее, где именно - любопытно почитать сам разбор. Хватит ли жесткости у такой конструкции.

[Baur]

А можно поподробнее, где именно - любопытно почитать сам разбор.

Да разве теперь найдёшь!

Хватит ли жесткости у такой конструкции.

Смотря что от неё ожидать. Я работал с подобными трубами - всё это на уровне бутафории и театральных декораций. Это моё мнение. Хотя нагрузку держит. Но деформация есть - это нужно понимать.

[Leshinss]

Доброго времени суток. Пишу первый раз на форуме, до этого, с недавних пор, являлся просто читателем.

Возможно «немного не в тему», но решился показать свою компоновку стандартных составляющих, доставляющих радость при выполнении виртуальных вылетов.

Все составляющие рабочего места промышленного изготовления, т.е. стандартные девайсы и саму сборку можно соорудить, не используя каких-либо супердефицитных вещей или деталей эксклюзивного характера, изготовленных чисто по индивидуальному заказу.

РУС: Saitek x52pro – прекрасная вещь, в один определенный момент возникло желание приобрести такой, и однажды джойстик все-таки попал в мои руки (причем и не плохо выполненный на производстве), конструкция удовлетворяла практически всем, особенно понравился функционал и металлические детали (курки, хатка и пр.), кроме:
- нелинейность;
- неудобна…на …ная ручка, да просто - палка.

ИТОГ: далее попался под руки Дефендер_Кобра_м5, взял по случаю в «ДНС», тем более прочитал про создание данного Джоя на форуме. Короче, отдельное спасибо ВКБ, ручка оказалась по мне. 1-1,5 часа минимальной переделки и РУС от Сайтек я убрал в сторону. Поразила простота внутренних решений механизма, электроники и, в то же время, прекрасная функциональность Кобры, эргономика, солидность и доступная цена (для понимающих толк в данном деле людей).
Механику от ВКБ (как и педали) не заказывал, но честное слово, с некоторой завистью радуюсь за обладателей таких механизмов-инструментов виртуальных пилотов.

В РУС Кобра_м5,
- в первую очередь, устранены незначительные люфты клещевого механизма загрузки (использовал штангенциркуль, алмазный надфиль), на шляпку металлической оси добавлены дополнительные шайбы (кусочек блистера, ножницы, канцелярский дырокол), все трущиеся детали смазаны (важно, чтобы смазка ни в коем случае не попала на резиновый пыльник ручки управления!!!));
- Твист ликвидирован – решено использовать педали Saitek Pro Flight Rudder Pedals (убрал пружину, бобышку переменного резистора, повернул ручку против часовой (я правша), установка вкладышей из ластика, вкладка наждачной бумаги «0»);
- нижнее металлическое основание временно демонтировано, выпилено новое из листа 8мм фанеры, покрашено в черный цвет, покрыто лаком, установлена струбцина от Saitek Pro Flight Quadrant, винт струбцины переставлен в крайнее (ближнее к вертикальной пластине) положение.

РУД: использую Saitek x52pro, но собрал на единую «сборку» + Saitek Pro Flight Quadrant + сам РУС (для работы мини-стик, так же есть возможность использования дополнительных кнопок и клавиш). Понадобился кусок ламинированной ДСП, штатив от части списанной когда-то в хлам барабанной установки, скотч, пару болтов и немного свободного времени. Квадрант использую для закрылков (щитков), шаг винта, радиатор, кнопки для осветительных приборов и переключения режимов нагнетателя Мотора.

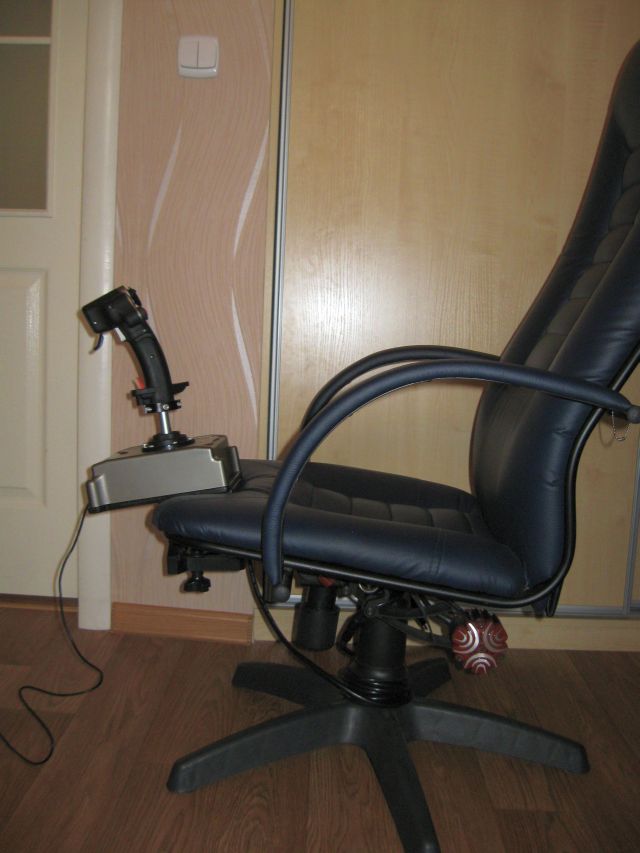

КРЕСЛО: выбрал Пилот- 2, обшивка эко-кож. зам. синий цвет. Понравилось:
- надежная металлическая конструкция каркаса;
- возможность регулировки по высоте и наклону (качалка);
- неплохая эргономика спинки;
- понравился внешний вид.
При сборке (пока) не стал устанавливать ролики на основание.
ButtKicker изначально установил на шток газового упора, но в дальнейшем переделал на ось (наружная обойма механизма качалки) – так меньше вибраций передается на пол (в т. числе и соседям). Итог: - три дня настройки -тестирования и … впечатления от игры вышли на новый уровень, в свободном полете прекрасно передается вибрация от срыва потока воздуха, не плохо «колбасит» на малых оборотах Мотора, но просто улетные впечатления от попаданий вражеских снарядов, особенно от зенитного огня!!!

ОБЗОР: решился попробовать FreeTrack, результат – положительный. Отдельное спасибо опытным вирпилам данного сайта. Использовал веб-камеру A4 tech с инфрокрасной подсветкой. Затраты -~550 руб. + совсем немного времени и некоторые детальки. Разобрав корпус камеры, убрал объектив и воткнул под матрицу светофильтр из 3,5` дискеты, клипсу изготовил из кусочка двухжильного провода в оболочке s=4_2, кусочек светоотражающей ленты, двухсторонний скотч, шуруп и присоска от Сайтека завершили сие деяние. Итог: 2-3 дня тестирования-настройки – все работает ОК! FPS -29-30, работает при любом освещении, единственное, при интенсивной освещенности ставлю камеру поближе, на монитор, а в остальном работает почти стационарно на удалении клипа до 2-х метров. Сейчас тренируюсь с новыми Девайсами. Новый обзор позволил полностью избавиться от обзора «хаткой». Минусы – в догфайте испытываю большие проблемы с прицеливанием и в итоге часто трачу в «пустую БК», считаю дело за привыканием и тренировкой. Так же частенько в догфайте перетягиваю ручку «до пупа»- так же необходимо привыкание к новой системе обзора … зато:
- контролирую температуру, остаток топлива и пр. приборы;
- практически не использую ВВ (внешние виды), в т. ч. на рулежках при посадке-взлете;
- пару-тройку раз совершил аварийные посадки на «пузо» с перебитыми тягами РВ (руль высоты), используя РН, закрылки, шаг винта, вариометр, новый обзор.
p.s. использую беспроводную мышь и клаву Microsoft.

Попробую выложить часть ФОТО, с Уважением – Leshinss_20.03.2012
[ATTACH=CONFIG]

[Leshinss]

Больше почему-то не получается вложить фоток (еще не знаком со всеми опциями, возможностями и пр. форума), извиняюсь за безграмотность. Да ... может это и не вызывает особый интерес у посетителей.?

[=J13=Keks]

Да ... может это и не вызывает особый интерес у посетителей.?

Как это не вызывает интереса?! Не ужель клипса без Ик-диодов нормально работает? Камера не теряет отражённый свет?
Мало фоток у тебя получается выложить потому что рейтинг у тебя ещё маленький и работает ограничение.

Даже от вспышки видно сильное отражение.)))

[Leshinss]

[QUOTE==J13=Keks;1812568]Как это не вызывает интереса?! Не ужель клипса без Ик-диодов нормально работает? Камера не теряет отражённый свет?

Да вроде бы неплохо работает без светодиодов, правда я другие устройства до этого не использовал - сравнить не могу, но в своем случае не вижу смысла и толку в сборке клипса на светодиодах.
Вечером попробую выложить скрин-шот с окошком настройки FreeTr, сейчас нет возможности - на работе.

[Leshinss]

Продолжение (2): выкладываю очередную порцию фото по своему варианту "рабочего места".
По обзору добавлю - при ярком солнечном (прямом) свете, прикрываю шторку на окнах. При искусственном освещении, ну а тем более поздно вечером или ночью - все в порядке.

[Leshinss]

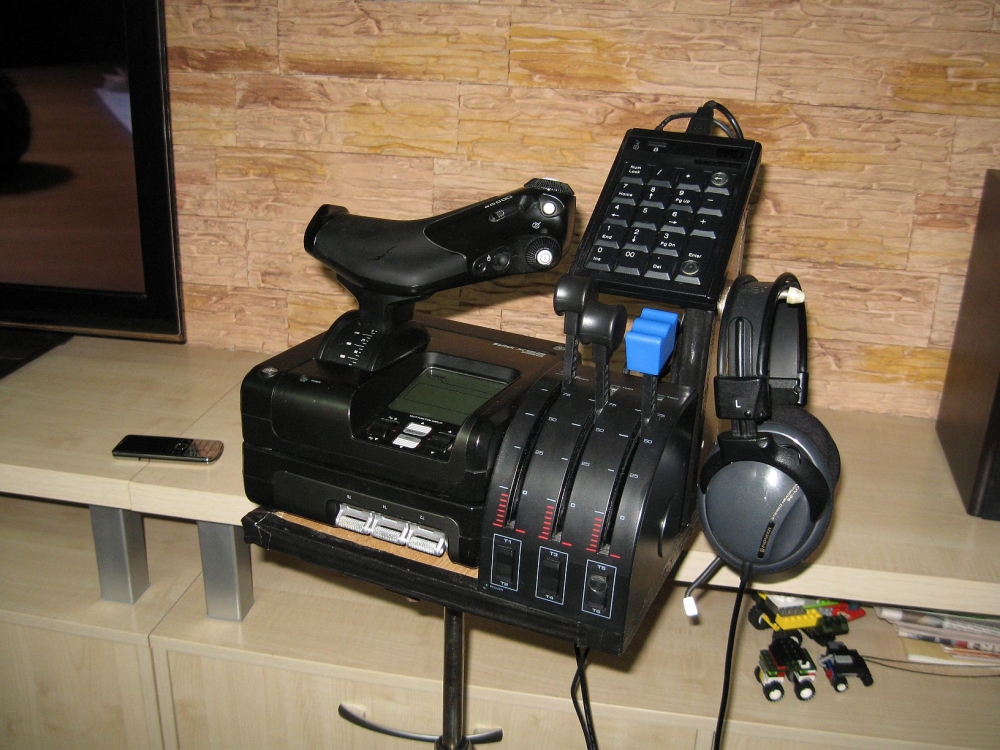

Продолжение (3): выкладываю (третью - завершающую) порцию фото по своему варианту "рабочего места" – сборка РУД + прочее на штативе. Все еще возникают трудности с прикреплением изображений (ограничение форума), поэтому часть изображений из своего первого поста временно убрал (веб-камеру и клип), а сегодняшние снимки по РУДоСборке по максимуму сжал.Не прочь выслушать мнения или комментарии, всем спасибо.


P.S._10.09.2012_ Сборку РУД впоследствии малость переделал. Убрал ручку Х-52, основание оставил, но перевернул. Добавил цифровую «Клаву». Да, и РУС поменял на Кинг-Кобру Мк1. Кинг-Кобру малость модернизировал

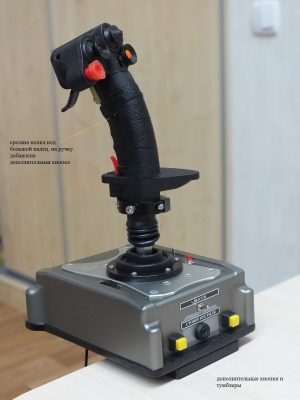

Вот РУС после "напилинга":
[IMG][/IMG]


краткое описание по джойстику Кинг-Кобра МК1 здесь:
http://www.sukhoi.ru/forum/showthrea...=1#post1953047

[=J13=Keks]

Leshinss
Молодец что стремишся организовать полётное (мобильное) место. Я вот сейчас тоже стою перед дилемой, какое кресло себе сделать, самодельное или авто-спортивное?!
Прошёлся по нашим авто-магазинам и был в шоке... Ни один магазин не может конкретно ответить, смогут ли они выполнить мой заказ.
Прейдётся в местную газету обявление давать и попробовать с рук купить. Вот же... 21 век а вот такое ещё встречается.

Нда... А ведь и впрямь точки на отражателях чётко светятся. Какую ленту светоотражательную использовал?

[Leshinss]

Нда... А ведь и впрямь точки на отражателях чётко светятся. Какую ленту светоотражательную использовал?[/QUOTE]

Светоотражающую ленту попросил купить супругу. Приобрела в каком-то магазине «Ткани», выглядит как лента-тесьма серого цвета, шириной ~ 1.5 см, т.е. обыкновенная стандартная, которую нашивают на спец.одежду шахтеров, сигнальных жилетов, ДПСников и пр.
FreeTrack установил как то спонтанно, купил камеру, скачал программку, поставил. Когда жена принесла ленту – вырезал квадратик 1*1 см, приклеил капелькой меда (!) себе на лоб и испробовал. Все заработало! В первый же вечер попробовал в догфайт (ил-2), за первый вылет «завалил» сразу четыре крафта противника! и вернулся на филд! Но поиграл около часа и ужасно разболелась голова, хотя тошноты не было.

После решил перейти на три точки и изготовил простейший клипс, в одноточечной схеме не очень понравился отклик, да еще смещения головы отрабатывались как поворот. Сейчас использую только две оси, приближение на ползунке РУДа. Про расстояние до 2-х метров я кажется «завернул», вчера еще раз проверил – конечно отражение ловит, но самая устойчивая работа на три точки все-таки на расстоянии 0,5-1,4 м от вебки. Самая главная задача сейчас – тренировки с новым обзором, в остальном уже практически привык (дискомфорт не испытываю).

По креслу. Да, автомобильное кресло хороший вариант, тоже обдумывал брать. Подобрать подходящее можно на «авторазборках», новое выйдет скорее всего слишком дорого. Но для такого кресла необходимо уже отдельное пространство. Вариант с креслом «Пилот-2» мне подошел больше, тем более решена концепция стандартно выпускаемых комплектов и доступность. Кресло вписывается в интерьер, используется по прямому назначению при работе на ПК, в общем, пользуется вся семья, вт.ч. и младший сын. Единственное – очень тяжелое, а я не установил ролики (лежат пока в упаковке). Как альтернатива есть такая же модель с тканевой обшивкой или Пилот-1 – выйдет дешевле на 1000-1500 руб. По БаттКиккеру – конечно вещь интересная, но сейчас есть альтернатива – в «ДНС» появились вибронакидки по цене примерно 2500 руб. Я вообще изначально хотел что-либо состряпать сам, дома завалялся усилитель «Пульсар», который в принципе не использую. Но по случаю (в командировке) зашел в IGALAX на Савеловском и приобрел БаттКиккер. Только вот оптимальные настройки нашел не сразу, в Ил-2 как то не понравилась отработка звука в многоканальной схеме, сейчас не использую выход центрального канала и саба, все на основном стереовыходе.

[=T=Siber]

=J13=Keks, вот такое кресло для полетушек очень подходяще

Координаты изготовителя - http://www.cyberdeck.ru/
Тема про эти кресла здесь на сухом - http://www.sukhoi.ru/forum/showthread.php?t=42479

[Leshinss]

=J13=Keks, вот такое кресло для полетушек очень подходяще

Координаты изготовителя - http://www.cyberdeck.ru/
Тема про эти кресла здесь на сухом - http://www.sukhoi.ru/forum/showthread.php?t=42479

Мнение: Я предполагаю, данную сборку корректнее назвать конструкцией, но не креслом, как таковым. Предполагает только определенное использование, занимает не мало места. Интересно, конечно, очень похоже принципом на спортивный тренажер-трансформер. Опять-же, в магазинах розничной торговли нет, да и похоже, к примеру, из командировки в портфеле такое не привезешь, тяжеловато будет, ну или при регистрации в аэропорту за багаж не мало попросят. Автомобильное кресло (и то не каждое) – скорее всего самый оптимальный вариант, с точки зрения эргономики и многочасового использования. Главный вопрос в цене, в ресурсе пространства для размещения, и в индивидуальном проекте инсталляции составляющих рабочее место (имею в виду … в т.ч. педалей, мониторов, пр.)

[PoHbka]

А педали где там ставить?

[=J13=Keks]

А педали где там ставить?

Ага! Не понятный комплект. И не для авиа и не авто педалей. Кресло я бы конечно отпилил бы от этого комплекта.

[Алекс]

для педалей у них другая модификация есть.

[U053]

Опять же,монитор на жесткую с креслом соединен-мотаться будет

[=T=Siber]

PoHbka, для установки педалей в комплекте есть специальная платформа, так же есть откидная площадка для установки джоя между ног по типу напольника. все стоит удобно в правильных местах.

=J13=Keks, не нужно кресло отпиливать от комплекта, лучше купить отдельное, например тот же "Пилот-2" как у Leshinss, у меня такое же кресло только белое )), отлетал на нем года три, очень хорошее кресло! Но поменял в итоге на этот NetSurf.

Leshinss, так точно это не кресло, а скорее "эргономичное компьютерное рабочее место" и по совместительству "схематичная кабина пилота" - так как посадка вирпила и расположение органов управления копируют таковые в реальных аэропланах. Создавалось в первую очередь именно как рабочее место, но в 2007 году наш коллега JGr124_LOOKER опробовал его в качестве кокпита, дал ему положительную оценку и потом несколько человек с этого форума обзавелись ими, все довольные.
В магазинах конечно нет, делается по индивидуальному заказу и подбором расцветок, материалов и комплектацией. Качество изготовления отличное.
Не понял для чего свое летное место возить с собой в командировки и тем более в портфель? Так не только автокресло, и офисное не получится возить
Ресурс пространства для размещения - NetSurf по габаритам ~1500 x 827 мм. Т.е. места занимает немного.
Индивидуальный проект инсталляции - тут выдумывать ничего не нужно, все уже давно придумано и продумано

Шавров "Справочник для конструкторских бюро по самолетостроению"



Рекомендуемые схемы компоновки кабины любительского самолета.



Этот девайс дает такую же посадку.

U053, монитор закреплен жестко на специальном кронштейне который идет в комплекте, кронштейн позволяет гибко менять положение монитора.

Сразу говорю, никак не связан с изготовителем, мне не платят за рекламу, просто сам недавно заказал такое кресло и делюсь своими впечатлениями. Делал разные варианты полетного места, подставки для джоев, в итоге пришел вот к этому варианту.

уф. всем ответил!

[Leshinss]

[QUOTE==T=Siber;1814284
[B]Leshinss[/B],
Не понял для чего свое летное место возить с собой в командировки и тем более в портфель? Так не только автокресло, и офисное не получится возить

Я имел ввиду, что некоторые вещи, что дома не приобрести, иногда можно взять попутно в командировке, к примеру, в Москве-Питере. Только и всего…

[PoHbka]

Случайно нету фоток с установленными педалями?

[=T=Siber]

PoHbka, спешл фор ю!

[PoHbka]

Верхняя перекладина не мешает?

[=T=Siber]

PoHbka, Когда ноги на педалях не мешает, они как раз под перекладиной двигаются, когда просто сидишь за компом ноги вытягиваешь и кладешь их на эту перекладину сверху, очень удобно. Поэтому не только не мешает, а наоборот помогает!

Leshinss, ааа теперь понял! ))) к слову этот девайс изготавливается в Москве, в Тюмень мне его доставили транспортной компанией.
