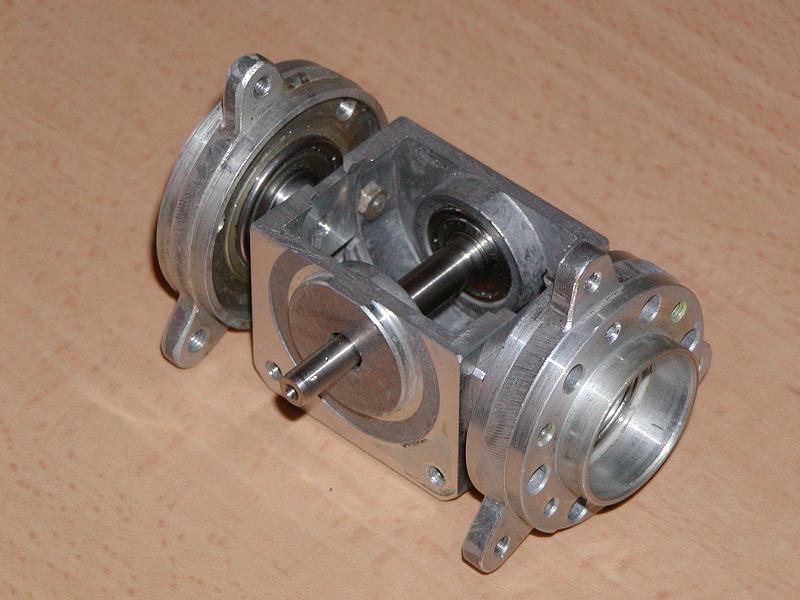

Хочу поделиться с народом технологией изготовления своего джоя , может кому пригодится , а может нет
Гриф секретности снятпосле длительной обкатки в экстремальных условиях , тест на надежность успешно пройден
Хочу поделиться с народом технологией изготовления своего джоя , может кому пригодится , а может нет
Гриф секретности снят
Last edited by Sinchuk; 13-04-2005 at 15:56.

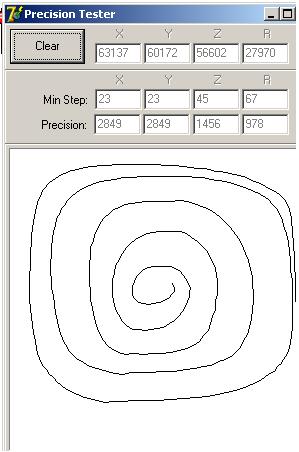

Для демонстрации точности джоя выложил результат в программе Joytester
Если какие вопросы есть пишите здесь
Last edited by Sinchuk; 23-05-2004 at 23:03.
воу! респект аднака!!! а красная шишка у меня такая естьнаши истоии похожи...а вот про холодную сварку плс подробнее, шо цэ есть и как пользовать?
А так... качать нахаляву патчи никто никого не заставляет ;)
Да это везде сейчас продается , мнешь в руках как пластилин и лепишь куда надо
Страничка нормально открылась ?
ВаХ! А у меня однако механика такая жеOriginally Posted by VGV
воу! респект аднака!!! а красная шишка у меня такая есть
Неее... Это от ПТУРСа джойстик - ручка управленияВаХ! А у меня однако механика такая же
я в данной конструкции использовал для центровки резинки для денеге + пыльник , довольно неплохо центр держит ,а вот жёсткость слишком маленькая получилась, для напольного РУСа.
Если нехватает кнопок на джое или есть желание что то сделать по своему , то нет ничего проще и удобнее. Берем в магазине самую дешевую USB клавиатуру (150-200 руб) достаем из нее платку со шнуром и делаем примерно как на рисунке 1 , в итоге в любой игре мы можем задать кнопки без проблем , на втором ресунке мой вариант размещения кнопок ( с обратной стороны рукоятки -смесь , шаг винта и т.д), можно даже кнопочку катапультирования отдельную сделать
То есть у тебя сразу две клавы к компу подключены? PS2 и USB?Если нехватает кнопок на джое или есть желание что то сделать по своему , то нет ничего проще и удобнее. Берем в магазине самую дешевую USB клавиатуру (150-200 руб) достаем из нее платку со шнуром и делаем примерно как на рисунке 1 , в итоге в любой игре мы можем задать кнопки без проблем , на втором ресунке мой вариант размещения кнопок ( с обратной стороны рукоятки -смесь , шаг винта и т.д), можно даже кнопочку катапультирования отдельную сделать
Конфликтов нету?
Я давно задаюсь таким вопросом: что,если вместо кнопки выпуска шасси
Если нехватает кнопок на джое или есть желание что то сделать по своему , то нет ничего проще и удобнее. Берем в магазине самую дешевую USB клавиатуру (150-200 руб) достаем из нее платку со шнуром и делаем примерно как на рисунке 1 , в итоге в любой игре мы можем задать кнопки без проблем , на втором ресунке мой вариант размещения кнопок ( с обратной стороны рукоятки -смесь , шаг винта и т.д), можно даже кнопочку катапультирования отдельную сделать
поставить тумблер?
тогда как сделать так,что бы когда тумблер вниз и шасси опускаются вниз,тумблер вверх и шасси вверх.
Еще вопрос:если бутут стоять только тумблеры,небудет ли комп писчать?
и последний: что будет если вместо кнопки резюк поставить?
нормально, но обе ссылки нашел после некоторого рассматривания
А так... качать нахаляву патчи никто никого не заставляет ;)
Вся фишка в том что при наличии 2-х 5-ти дюймовых дисководов , можно сделать точную и вечную механику на подшипниках, без всяких станков с ЧПУ
Last edited by Sinchuk; 25-05-2004 at 10:13.
Мда точность оптопары показали прямо на зависть USB , вот тебе и геймпорт .
Да кстати на днях буду собирать механику на подшипниках , так сказать конструкция выходного дня , без всяких деталей требующих станочной обработки , народ интересует ?
Last edited by Виктор ( =SF=BELLA-RUS ); 25-05-2004 at 01:42.
В симуляторах баланс невозможен ..... или это уже не симулятор .
Ну причем тут USB????????
В контроллере дело.
OK насчет красоты , скоро выложу фото законченной работы , так сказать все в красе

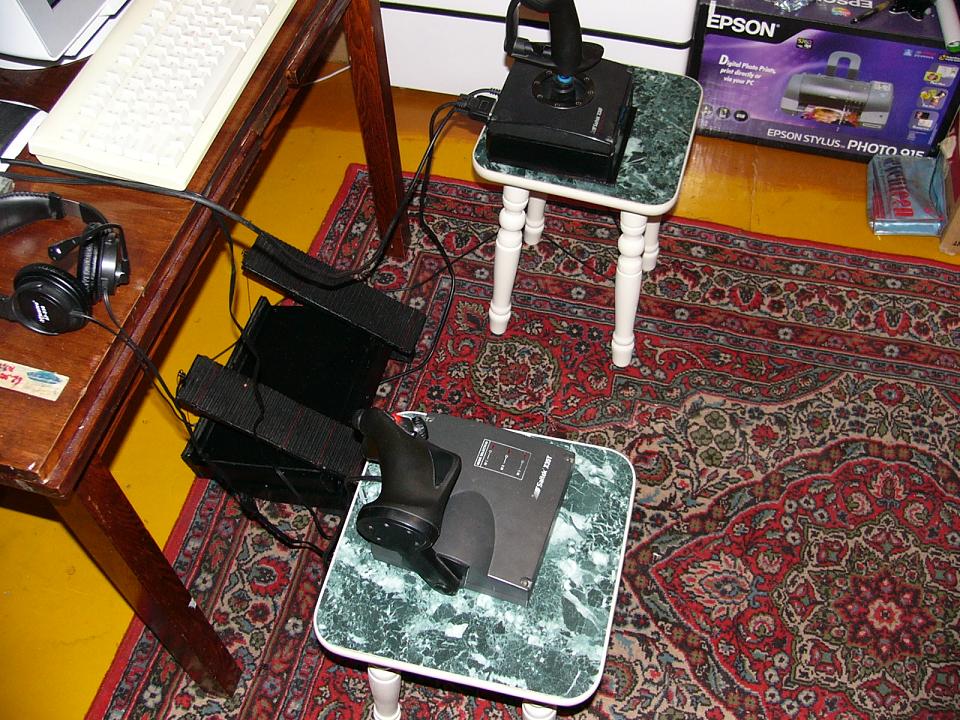

А ВОТ И ВЕСЬ КОМПЛЕКТ !
Да это точно , причем если учесть что я не старался в этом случае , а просто покрутил джоем как получилось и все . Если постараться можно расписываться научиться
Классная конструкция! Умелая работа..Да это точно , причем если учесть что я не старался в этом случае , а просто покрутил джоем как получилось и все . Если постараться можно расписываться научиться
Я всегда говорил,что имея хороший гейм порт,хорошие голову и руки можно получить хорошие оси. :-)
Хороший геймпорт еще не умер.
Вопрос автору: какой драйвер ты использовал для джоя? Я в свое время убился его искать ( подходящий по размеру шага) ?
А драйвер обычный , стандартный , встроенный в ХР :p
штурвал (6кнопок, 2POV, газ ) + педали
ОЧЕНЬ!
Ай молодца!
А чего сам не сфоткался? Мастеров нужно в лицо знать, давай, исправляйся!
ЗЫ А как в плане естетизму? Корпус сделать красивый, и прочие рюшечки?
Sinchuk
5 баллов!!!
Нет, но как все красиво и технологично!
Использование подшипников из готовых изделий,
причем не экзотики (я вот разобрал пару аппартов типа телетайпов со списанной телефонной станции), а ширпотреба, которому сейчас цена - копейка (за день нашел 4 дисковода совершенно на халяву
Крепление подшипников с помощью холодной сварки - токарь дядя Вася обойдется без лишних n-литров
Оптопара с переменным сечением светового потока - никаких шторок переменной толщины или прозрачности и прочих изысков.
Но есть ряд вопросов автору:
1. Как фиксируется ось, к которой крепится ручка, в подшипниках, и как крепится ручка к оси.
2. Фотоэлементы с дисковода - это действительно фоторезисторы, а не фотодиоды, т.е. полярность включения значения не имеет? Я таких штучек нашел 2 на одном дисководе.
3. Принцип действия шторки понятен, но может поделишься опытом подбора ее кривизны.
4. Откуда конкретно взят пыльник.
1 Вот наскорую руку набросал карикатуру чертежа
2 Это ФОТОДИОДЫ фд-256к и их должно быть 3 штуки в одном дисководе
(датчик нулевой дорожки , индекс сектор , и защита от записи )
3 со шторками придется чуть чуть попотеть , т.к. каждый диод по своему в чем то уникален
4 пыльник купил в автомагазине ( единственное знаю что он какой то "внутренний " и лишнее с него надо срезать )
вообще их там было вида 2 или 3 так что особо не ошибешся
Last edited by Sinchuk; 02-06-2004 at 09:47.
Из собственного опыта разборки (правда, дисководы болгарские - но не важно, практически разницы никакой).
Не нужно тупо выбивать молотком ось из подшипника - ось дюралевая и легко "расклепывается" и клинит. Выбивать аккуратно через медную проставку - стерженек. Можно нагреть.
...чего уж тигру лишняя полосочка... (© - не помню)
2Rik Курсант, 'Лунная Радуга' - это Сергей Павлов.
