Хм.. Вобщем, я вижу, революционных мыслей никаких нет.
А могло быть так, коль самолет свеженький (по замыслу его только-только доставили во Внуково), что в кабине вообще не было еще ремней? Это вероятно или ремни ставили уже на заводе?
Хм.. Вобщем, я вижу, революционных мыслей никаких нет.
А могло быть так, коль самолет свеженький (по замыслу его только-только доставили во Внуково), что в кабине вообще не было еще ремней? Это вероятно или ремни ставили уже на заводе?
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
Гена, ну какие еще тебе нужны революционные мысли? =)
Я думаю, что если сделаешь как сделаешь, никто тебе слова не скажет =) Ибо никто точно не знает.
Кто б самолет с завода выпустил без ремней? =)
Делай уже давай.. хватит разглагольствовать =)
Давайте пить Guinness!
ок
Я еще не совсем четко вижу, откуда шли боковые ремни..
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
сбоку чаши сиденья чуть ближе к спинке ремни крепились к ней самой на уровне дна чаши. =)
Давайте пить Guinness!
Ремни МиГ-3 .. размышления
я кстати глянул тут в чертежи И-200...
там ремни вообще не показаны.
Но видны узлы крепления чаши кресла. Вот к ним как раз нижние ремни и крепились.
А плечевые скорее всего шли изза спинки от силовой конструкции как в И-16
Кстати.... смотрел тут устройство систем привязных ремней на разных самолетах.. от японцев до американцев..
так вот интересный момент заметил на Пе-2
в польской книжке по пе-2 есть схемка кресла пилота. (сканировать надо)
под номером 10 стрелкой указаны скобы спинных ремней.
находится она на чаше кресла сбоку.. в районе бедра.
На самой спинке кресла.. в районе "между лопаток" есть еще одна скоба, названная просто "скоба"
я вот подумал..
а что если ремни проходили от скобы снизу на чаше.. вверх в центр за спиной пилота через скобу и потом через плечи пилота вниз к общему замку. Затем на бронеспинку накладывается подушка.. и вуаля!.. спинные ремни берутся как бы изза нее...
я к чему..
а к тому.. что если смотреть на чертеж миг-3.. (см. вложение) и представить, что ремни крепились к силовой конструкции (как у И-16) и потом шли за спину пилота.. то они должны были выглядеть примерно так как я нарисовал толстыми черными линиями (конечно же они "ремни" должны быть гораздо тоньше). То есть.. если теперь представить пилота сидящего в кресле, то точки крепления ремней на силовой конструкции находятся на уровне его плечей.
Вся эта представленная картинка выглядит для меня довольно странно.. т.к. точка, где ремни сходятся за спиной пилота, во-первых, ниже плечей (где-то между лопатками), во-вторых, эта точка должна была бы растягиваясь под натяжением как бы выворачиваться торцом вверх - ведь ремни идут вверх к плечам. В-третьих, вся система, на мой взгляд, была бы неэффективна, т.к. зачем ремни от силовой конструкции сверху (а длина от этой точки до точки соединения за спиной не изменяется)соединять в центре за лопатками, если натягивая их они полезут вверх за шею создавая неудобство в полете (тут было бы удобно если бы ремни шли напрямую от силовой конструкции) В-четвертых, вся система должна была бы, как я уже предположил, чуть-чуть подняться выше к уровню плеч. И, следовательно, ремни шли бы из точки чуть выше плеч.. Что было бы видно на фотографиях.
Однако, что мы видим на фото?
Смотрим второй аттачмент.
Ремни идут сзади с центра из-за спины, так ведь? Значит там есть некая неподвижная "узловая" "блоковая" точка откуда они натягиваются вниз через плечи пилота.
Вот что мне пришло в голову глядя на кресло пилота Пе-2.
Какой можно сделать вывод?
Первый, это мой бред после ужина и квашенных огурчиков
Второй, может быть чертеж-то и не врет и ремни действительно шли из под прорези в подушке на спинке пилота.
Ножные же ремни крепились внизу к чаше кресла в том же месте где и спинные ремни. (черные линии на аттачменте 3)
:old:
бред.. пойду спать =)
Давайте пить Guinness!
Несомненно рациональное зерно в твоих рассуждениях, Сергей, есть, хоть ты и сказал что сие бред. Сегодня возможно буду бредить и я, т.к. у кой-кого сегодня ДР (не у меня) Но это к слову. Вобще ты все хорошо написал, хоть и несколько сумбурно.
Вобщем я так понял, что крепление ремней к силовой конструкции ты отрицаешь. Это первое.
Потом - спинные ремни крепились внизу чаши кресла вместе с ножными, а дальше шли в район спины пилота, где сходились, а потом расходились и все через скобу?
Это второе.
И третье - на твоем чертеже ремни крепятся не к самой чаше, а ее опорам, так? Ну то есть там же где и ножные.
А вобще это здорово что тебя сей вопрос не оставил равнодушным.
Кстати сколько бы ты примерно взял ширину ремней?
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
2 GenanD
По экстерьеру МиГов.
Надысь листал Хазанова, Неизвестную битву в небе Москвы,парт тво.
Дык там есть пара интересных фото миГов пво Москвы .
Обрати внимание , там на всех фото верхняя передняя панель капота , стыкуется со следующей с здоровенной щелью.Примерно так же как и на 109хФридрихах и более поздних худых.
Но по видимому такое сопряжение панелей характерно на миГах для самолётов с длинными ганобтекателями.
Сумбурно потому что бредил =) Думал одновременно и бредил.. и бред печатал =) Но думаю, что все понятноOriginally Posted by GenanD
Несомненно рациональное зерно в твоих рассуждениях, Сергей, есть, хоть ты и сказал что сие бред. Сегодня возможно буду бредить и я, т.к. у кой-кого сегодня ДР (не у меня
Вобщем я так понял, что крепление ремней к силовой конструкции ты отрицаешь. Это первое.
Для МиГ-3 - да. Поразмыслив пару дней - отрицаю =) Это гипотеза! =)
Да, именно так я и думаю.
Да, не к креслу, а к его опорам слева и справа.
Я вчера вообще сидел и думал.. как так получилось, что в нашей стране нет ни одного МиГ-3 тех времен, хотя бы одного! Почему мы так не ценим и не бережем нашу историю и наследие. Стыдно. Особенно после посещения местных музеев авиации...
4.5 см я думаю =)
Давайте пить Guinness!
Я тоже удивлен нащет того что нет сохранившегося МиГа.
Но всяко еще должны быть живы летчики.
Тот же Микоян летал на МиГ-е к примеру, может помнить, еще жив.
1,4 мм стало быть в масштабе ремни будут.
Папиросная бумага, золотинки от шоколада, что лучше?
Last edited by GenanD; 06-12-2006 at 17:20.
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
2Savage
Если не сложно, мож покажешь фотки?
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
фольга из пачек сигаретных пойдет!
Давайте пить Guinness!
одна лишь нестыковочка - на фотке разбитого МиГ-а с сайта Массимо, к-ю ты пришпиливал ранее, нет никакой скобы на спинке кресла.
Может вообще были разные типы, кто теперь знает.
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
Кстати, посмотрел на чертежи других советских самолетов того периода (и из той же книги). У ЛаГГ-3 и Ла-5 та же прорезь вверху сидения по центру. То ли чертежник сделал однообразно для разных типов, то ли есть смысл посмотреть на фотографии бронеспинок других самолетов.

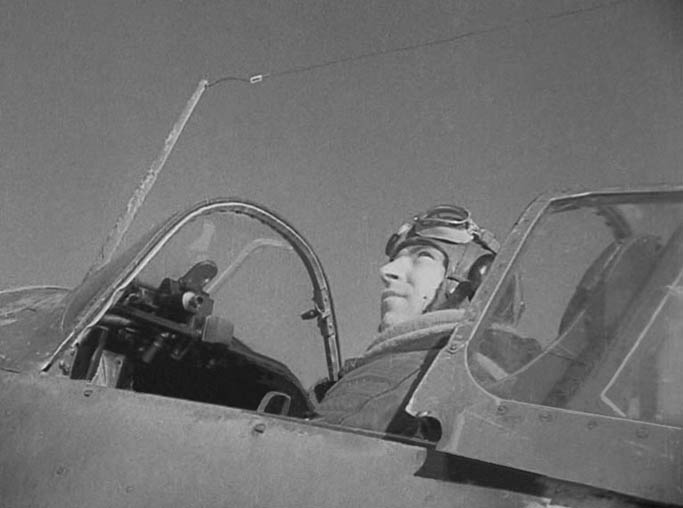

Вот кстати фотка в тему.
Видно лямку на спине, идущую видимо от центра спинки кресла, по крайней мере из того района..
Но вопрос в том - не лямки ли это парашюта?
Last edited by GenanD; 07-12-2006 at 11:03.
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
Или вот фото лейтенанта Катрича.. Видимо это все же лямки парашюта, ремни же пристегивали вероятно непосредственно перед взлетом..
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
Тоже вот разобрало на поиски.
1. Фотография плохая, но вот можно на ней разглядeть, что боковины бронеспинки вроде как "чистые", и через них ремень не идет. Погонял в разных фильтрах фотошопа. Пожалуй, что-то определенно есть по центру сидения вверху, там, где и положено.
2. По центру бронеспинки есть какой-то блик, примерно на том месте, где по версии чертежей вылезают ремни.
Склоняюсь к мысли, что чертеж не врет.
Last edited by Roman Kochnev; 08-12-2006 at 00:10.
2Roman Kochnev
То бишь ты частично отрицаешь версию Сергея в той части, что спинные ремни крепились к опорам чаши кресла, там же где и ножные? Ведь в таком случае они должны в каком-то месте пересекать боковину бронеспинки.
И еще к посту №39.
Вообще по фронтовым фотографиям смотря, можно заметить, что лямки парашюта значительно толще, чем та лямка, к-ю видно на аттачменте поста №39.. Следовательно, это как раз привязной ремень, идущий из центра..
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
Я пока просто не нахожу ей достаточного подтверждения. Но исключать ничего нельзя, разумеется. Надо будет поискать еще фотки с захваченных советских аэродромов, хотя сомневаюсь, что есть что-то неокученное в этой области.
если они и пересекают боковинки кресла то снизу (в районе поясницы пилота) и на фотографиях представленных Романом мы этого не увидим.
Фотографии эти как раз и потверждают мою версию. Ремни на фотках выходят из центра спинки в районе лопаток пилота. По моей версии они тоже там должны выходить. Но ремни ТОЧНО не могли крепиться к креслу в том месте. Они крепились где-то в другом месте. Я предположил что крепились снизу на чаше, затем проходили за спиной пилота вверх и где-то в районе лопаток через скобу (которую пока не нашли), как через блок, ремни уходили вверх на плечи пилота
=) А вообще по-моему, Гена, ты нам зубы заговариваешь.. Давай уже делай модель! =)
Давайте пить Guinness!
Да, скорее всего, идут снизу. Чтобы они шли сбоку, как было на первой схеме, этого вроде бы не видно на фотографиях. К тому же ремни в этом случае должны будут перегибаться под плохим углом, что даст горб. Так как бронеспинка на МиГе без прорезей, то остается только один вариант - они да, идут снизу, от чаши.
В общем, лично я буду делать так, как и дано у Трумпетера и есть на чертежах.
Единственный минус стало быть, пока - скобы нет..
Да, и кстати - все таки к чаше или к ее опорам крепились ремни?
И что, подушка - вот так раз, и поверх ремней что ли?
Я не зубы заговариваю, просто раз уж такой разговор зашел серьезный, то хочется, чтоб не зря
А самолет-то сам быстро очень соберется.. Детали крупные, камуфляж несложный.. тут без кокпита-то на месяц работы, не больше.. это с кабиной ж так всегда
Сегодня напал в сети на спор между московким художником Быковым и Тесситори в плане того, какому полку принадлежал мой будущий крафт - 172 или 122 ИАП. Вроде их вначале доставили в 172й, но поскольку на них там летать толком никто не умел, то их передали в 122й..
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
на всех схемах и фото устройств системы привязных ремней - штук 15 точно, как амы-япы, так и англы и наши, к самой чаше ничего не крепилось. Ремни крепили либо к каркасу, на который чаша ставилась, либо к узлу, примерно такому как на чертеже МиГа.
Быков не художник вроде.. Если это тот Быков, конечно..
Михаил Быков автор многих книг по истории авиации (Армада по Пе-2 - первое что на ум пришло), человек живущий, можно так сказать, в архивах, очень уважаемый мной человек =) Кстати, сюда иногда заглядывающий. Я бы верил тому, что он говорит.
Давайте пить Guinness!
И художник тоже
Don't happy, be worry
То бишь.. крепим ремни к задней части опоры чаши, как ты приаттачивал, тянем спинные ремни вверх, делаем прорезь в подушке, как на чертежах, через нее опускаем ремни. В таком случае наложенная на бронеспинку подушка пережмет идущие вверх ремни.. будем считать что эт нормально)
Быкову я тоже склонен верить
вот здесь ближе к концу страницы он рассказывает о тех МиГах
http://avia-hobby.ru/publ/col_122iap/MiG.html
"Кто сказал, что машина не может и не хочет работать на нас?!" (с) В. С. Высоцкий, "Мы взлетали как утки"
ЗЫ там и до самого ветерана Рыбалко дойдем, и с ножом к горлу будем приставать - где крепились ремни?
