SolidWorks

[tescatlipoka]

Я немножко не в курсе, как данная часть называется, назовем перекладиной, так вот, мне кажется, или она там уже прогибается в месте упора, в задней части?

[PoHbka]

Боковые перекладины?

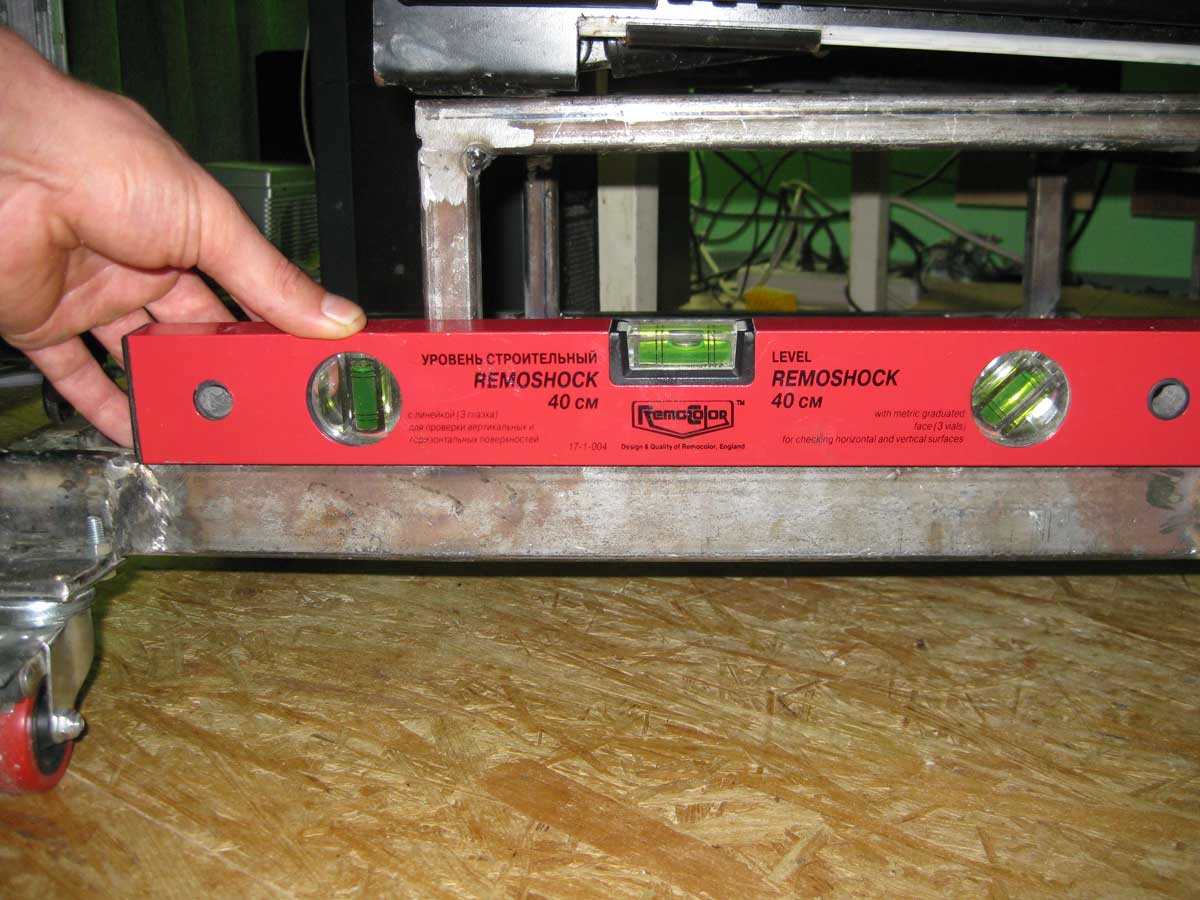

Померил на всякий случай



Труба в общем сама по себе неровная, плюс немного повело от перегрева, плюс следы обработки. Но все в рамках пристойности пока что.

[valiks]

Krasivo zdelano. Moi variant takoi.

[PoHbka]

А само крепление кресла и РУДа покажешь?

[valiks]

Mehanism РУДа takoi, on uhodit v levo kogda ja prosto za kompom, a kogda ja letaju ottalkivaju klaviaturu nazad i võdvigaju РУД. K etomu tröhugolniku prevaren podšõpnik i na jevo osi dvižetsa rama РУДа.
Kreslo krepetsa boltami k rame.

[valiks]

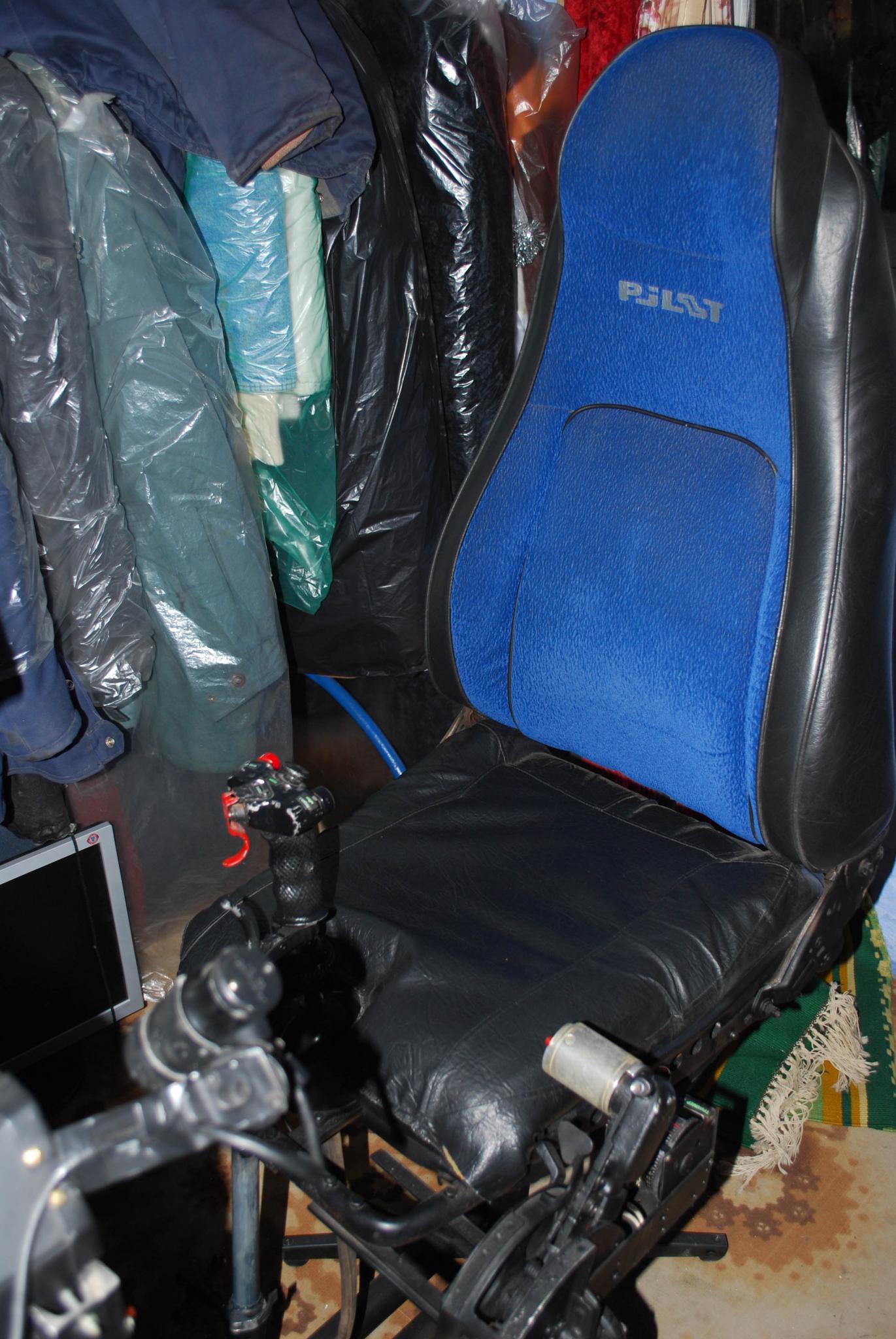

Dobavil fotki.

[valiks]

Moi savet. U majei konstruktsõi nedastatok v tom što kasaetsa РУДа, mehanism svarenõi. Hotelos bõ nemnoško opustit ili preblizit no nemogu etože kasaetsa i РУCа.

[valiks]

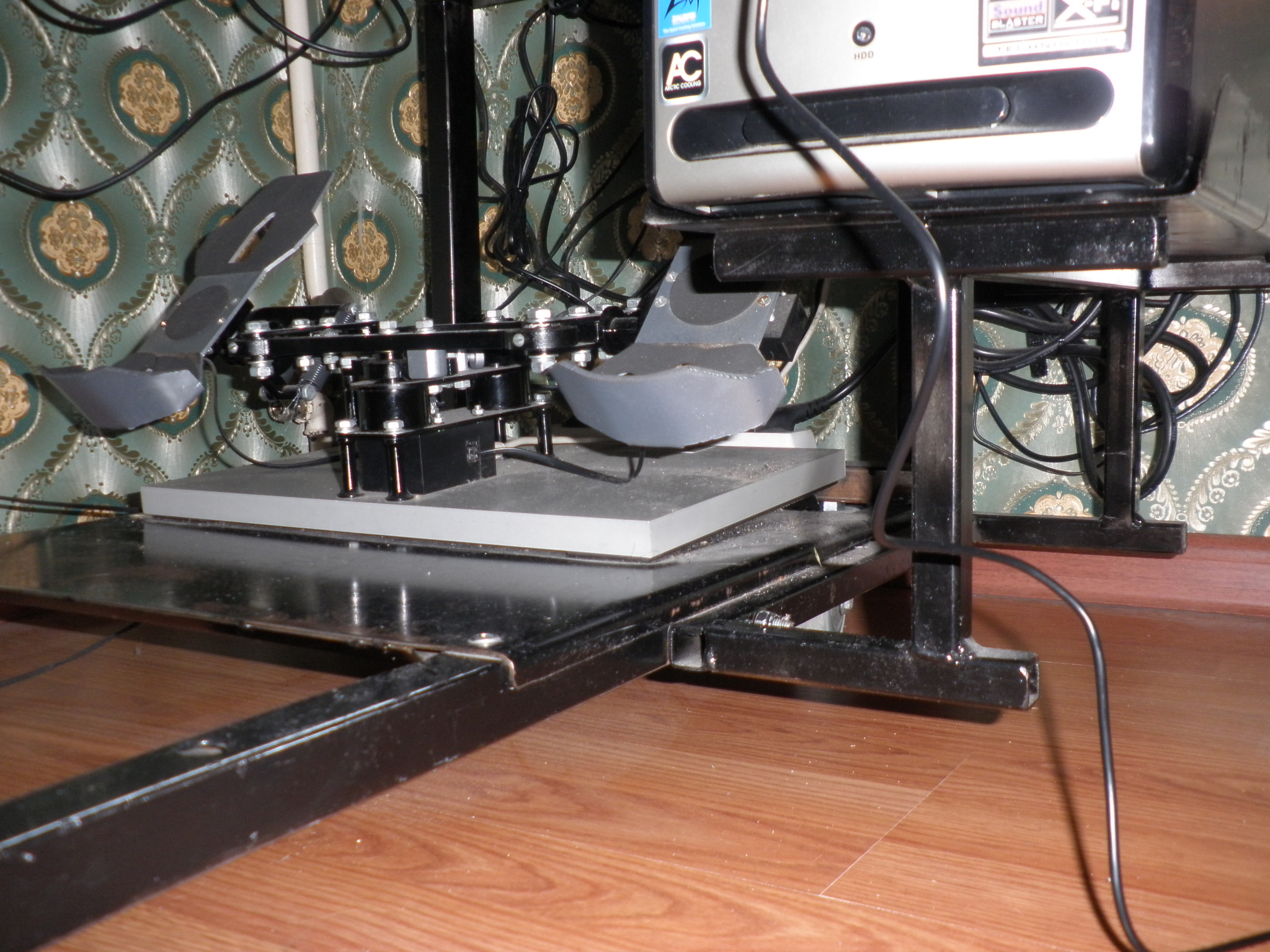

Dobavil fotki.

[valiks]

рисовал в проге: http://sketchup.google.com/download/

[valiks]

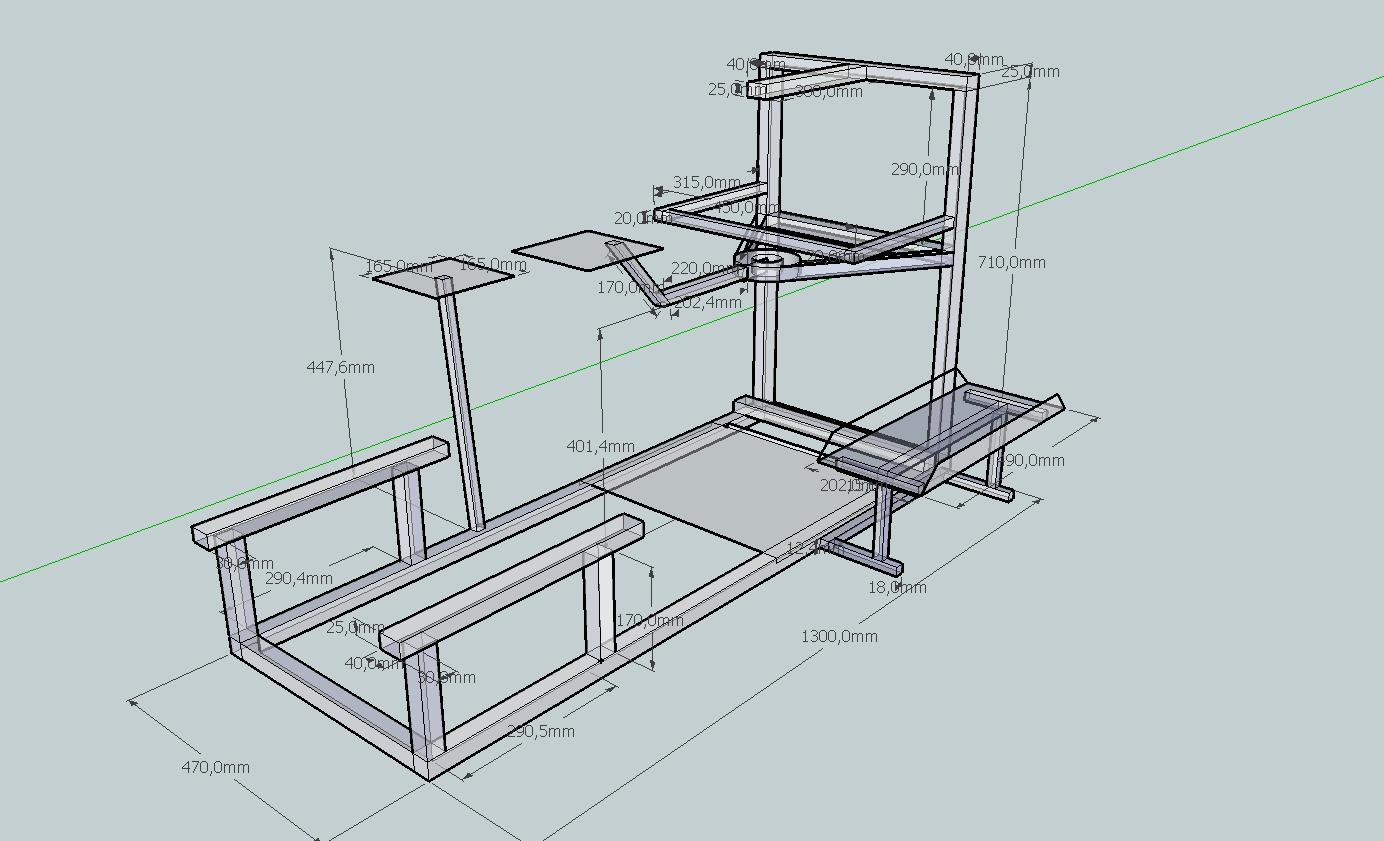

Malenkaja shema.

[Vladmode101]

Вот такой вот домашний вариантик с оживлёнными приборами под любимый сим "ИЛ-2"
Отдельная безразмерная благодарность Андрею (LeonT) за разработку "контроллера для стрелочных приборов" и ПО к нему (подробно освещено в ветке "Электроника" ), а так же теоретическую и моральную поддержку . Без Вас Андрей это было бы возможно только в моём воображении . Спасибо !

[ReviZorro]

Вот такой вот домашний вариантик с оживлёнными приборами под любимый сим "ИЛ-2"
...

Отличная работа, респект!

[carsmaster]

Вот такой вот домашний вариантик с оживлёнными приборами под любимый сим "ИЛ-2"

Все просто прекрасно выполненно. Теперь тебе не хватает только мониторов справа и слева. Если послушаешь моего совета и поставишь их и запустишь ИЛ-2 на трех мониторах, то у тебя будет полный "FULL REAL". Попробуй не пожалеешь..

[Vladmode101]

оно же

[Vladmode101]

туда же

[valiks]

да, конструктивно.

[PoHbka]

Слов нет. Класс!!!

[valiks]

PoHbka, как прогрес.

[Maximus_G]

Vladmode101,
это выглядит реально круто,
но коллиматор должен быть спроецирован на десятки метров вперед, а экран и объекты на нем - вот они, рукой дотянуться можно! Не замечаешь ли трудностей с двумя вещами:
1) одновременная фокусировка зрения на сетке и объектах экрана;
2) смещение сетки вместе со смещениями головы?

[Vladmode101]

Спасибо за коментарии и замечания . По первому пункту : фокусировка зрения на сетке и дальних объектах трудностей абсолютно не вызывает .По второму пункту . Да , смещение головы приводит к смещению сетки , но , насколько я понимаю , в реальной жизни происходит тоже самое . Ведь чем дальше объект , тем меньше смещение его при смещении головы пилота . А колиматор проэцирует изображение прицельой сетки на наклонное полупрозрачное стекло .Даже в реале , присмещении головы - сетка гуляет туда -сюда . Т.е. получается , что эффект тот же . Не спорю целиться трудно , но кому сейчас легко На практике можно выбирать какую сетку использовать : симовскую , неподвижную ПКИ колиматора , или центральную марку колиматора , или любую из их комбинаций . Всё имеет раздельные цепи комутации . Хотя с колиматором намного реалистичнее !

---------- Добавлено в 17:55 ---------- Предыдущее сообщение было написано в 17:48 ----------

Вооще , насколько я понимаю , во всех симах эффект прицельной сетки реализован не совсем правильно . Т.к. нет физ.возможности реализовать эффект смещения сетки при движении головы . Поэтому и пользоваться симовской сеткой удобнее .

[Maximus_G]

Спасибо за коментарии и замечания . По первому пункту : фокусировка зрения на сетке и дальних объектах трудностей абсолютно не вызывает .

Ясно. Глядя на фотки было сомнение - на одной фотке сетка четкая, а мессер размыт.

По второму пункту . Да , смещение головы приводит к смещению сетки , но , насколько я понимаю , в реальной жизни происходит тоже самое . Ведь чем дальше объект , тем меньше смещение его при смещении головы пилота . А колиматор проэцирует изображение прицельой сетки на наклонное полупрозрачное стекло .Даже в реале , присмещении головы - сетка гуляет туда -сюда . Т.е. получается , что эффект тот же . Не спорю целиться трудно , но кому сейчас легко

Поправка: коллиматор проецирует чёткое изображение сетки вдалеке - примерно там же, где находится цель. Если сфокусировать взгляд на самом стекле-отражателе прицела - сетка будет размытая, это можно увидеть на одном из твоих снимков.
Поэтому, если изображение сетки и изображение цели находятся вдалеке - это одна ситуация, где при смещениях головы сетка и цель отклоняются практически на один и тот же угол, благодаря чему сетка остается на цели (в чем смысл коллиматора).
А вот если изображение цели находится близко - это другая ситуация. Тут при смещениях головы сетка и цель будут отклоняться на разные углы, возникнут погрешности, которых нет в воздухе.

Интересно, можно ли управлять фокусировкой коллиматора, чтобы она приходилась как раз на плоскость экрана.

Было бы очень интересно посмотреть на видеосъемку через этот прицел. Если тебя не затруднит - запиши пожалуйста, выложи где-нибудь на ютубе. Можно взять трек со стрельбой, чтобы в прицеле были цели, а камеру держать в руках примерно там, где должны быть глаза.
Было бы здорово заснять видео в двух режимах - с немного плавающей камерой, имитирующей смещения головы, а также тест с большими смещениями камеры, в пределах поля зрения коллиматора.

Еще не хватает вот этого "электропендаля":
http://shop.key.ru/shop/goods/59856/

Есть и более продвинутое устройство:
http://www.ivibe.com/product.htm
