Originally Posted by rc-club
. Не жди от Лохитека, основы для хорошей самоделки.
Да, здох быстро!!!Работа будет продолжатся...вопрос, объясните пожалуйста, как размещать магниты и датчики Холла? кто должен двигаться, магнит или Холл?
Обычно магнит двигают, иначе надо будет думать как провода будут ходить.
-----
Live Long and Prosper
ладно, сразу ставится магнит(+) потом датчик, снова магнит (-). между магнитами датчик - ВЕРНО?
Здесь посмотри: http://avia-sim.ru/forum/viewtopic.p...er=asc&start=0
А вот и рядом тема по переделке Logitech : https://old.sukhoi.ru/forum/showthread.php?t=46924
Last edited by Fog_07; 11-01-2012 at 14:12.
Первые 4 файла Логитеч, а последний джой Свен!!!!
- это Sven, на єтом буду тренироваться, хотя дизайн и внутренность сперли с Логитех!!!!
Смысла не вижу на такую механику ставить холлы. Будет так же хреново как с резисторами ,если не хуже.
Надо на подшипники ставить-однозначно! Как здесь вот подробно расписано : http://squad.9gviad.com.ua/viewtopic.php?f=25&t=388
работа возобновляется, прочитал я тему как ставить подшипники, и решено - сделать также...
Паралельно и разобрал Логитеч Force 3D PRO, сама конструкция заведомо сделана на провал - ничего изменить нельзя, резисторы стоять крепко может и ходить будут но сам РУС так болтается, такие люфты что Пипец.
п.с. мое мнения.Фото будет позже...)))может поможете что то изменить или подадите идею...)))
Проблема, не могу ни как найти пластмассовые стойки крепления материнской платы чтоб взять втулки от них...что придумать - не знаю...
Как ставить датчики, тоисть какой стороной до магнита?там где срезаны углы или другой стороной???

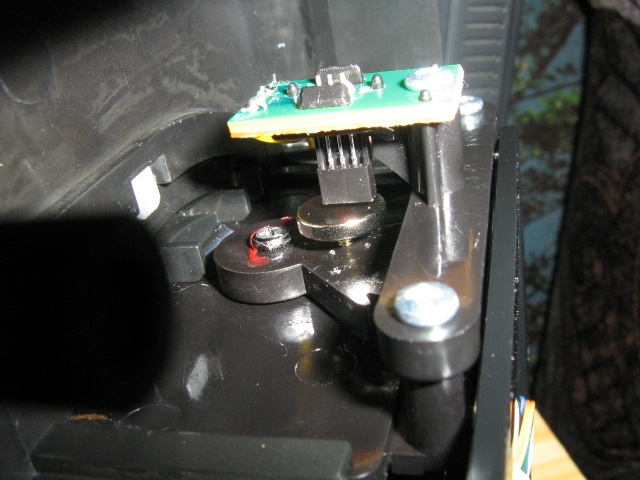

Датчики ставь верхним торцом к магниту. Так как на фотке. Фотка от модернезированного Х-52 но схема установки самая правильная.
Куда ты эти втулки собрался ставить?
Core 2 Quad Q8400, 2666 MHz Gigabyte GA-EP41-UD3L. 2х2Гб DDR2-800 . GeForce GTX 460 (768 Мб). ST31000520AS 1000 Гб. Win-7 64Bit
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------
В БоБе Keks_pilot.
по етому примеру http://squad.9gviad.com.ua/viewtopic.php?f=25&t=388 делаю, еще и питания для датчиков не хватает, тестер показывает 2,98
Я тоже приобрел Sven Aggressor и обнаружил у него большие и несимметричные мертвые зоны, с новья.
Внимательная разборка и исследования показали: в нем используются переменные резисторы с разрезанным токопроводящим слоем! (посредине, на центре калибровки) Именно за счет широкого выреза на токопроводящем слое и были мертвые зоны.
(первый раз такие вижу, даже не знаю как их назвать - двухплечными?)
А у ТС что-нибудь получилось?
Есть у кого опыт борьбы с такими джоями? В плане переделки на датчики Холаа.
А то я уже думаю, что и электронику надо выкидывать...
ЗЫ. Не надо! Припаял обычный переменник - пашет! Значит и датчик Холла тоже пойдет.
ЗЫЫ. Датчик Холла - пошел! Осталось продумать механическое крепление - и все.
ЗЫЫЫ. Не стал я заморачиваться с доработкой механики на подшипники, джой новый, тупо поразбирал резисторы, на их штоки клею магниты, а датчики с подстроечниками-делителями леплю рядом с ними. Одна ось уже заработала - нормально вроде. Только пришлось в софтине джоя увеличить чувствительность.
Last edited by DrLivsyA; 07-10-2013 at 19:07.
При замене на магнитные датчики мертвые зоны пропали, а то я где то слышал предположение, что там заведомо в схеме прописаны мертвые зоны, дабы увеличить срок службы резюков? Если пропали, разберусь с механикой, есть пару идей. Джой то удобный, легко в руке лежит... Может показать себя намного лучше...Я тоже приобрел Sven Aggressor и обнаружил у него большие и несимметричные мертвые зоны, с новья.
Внимательная разборка и исследования показали: в нем используются переменные резисторы с разрезанным токопроводящим слоем! (посредине, на центре калибровки) Именно за счет широкого выреза на токопроводящем слое и были мертвые зоны.
(первый раз такие вижу, даже не знаю как их назвать - двухплечными?)
А у ТС что-нибудь получилось?
Есть у кого опыт борьбы с такими джоями? В плане переделки на датчики Холаа.
А то я уже думаю, что и электронику надо выкидывать...
ЗЫ. Не надо! Припаял обычный переменник - пашет! Значит и датчик Холла тоже пойдет.
ЗЫЫ. Датчик Холла - пошел! Осталось продумать механическое крепление - и все.
ЗЫЫЫ. Не стал я заморачиваться с доработкой механики на подшипники, джой новый, тупо поразбирал резисторы, на их штоки клею магниты, а датчики с подстроечниками-делителями леплю рядом с ними. Одна ось уже заработала - нормально вроде. Только пришлось в софтине джоя увеличить чувствительность.
