Дареный конь - Extreme 3D Pro

[tsinik]

идем дальше.

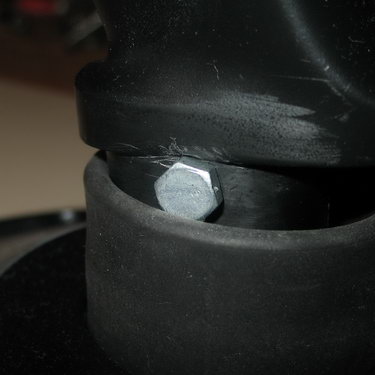

первые два снимка - крепление ручки РУС к штоку. как видно - обычный болт М5. дешево и сердито.

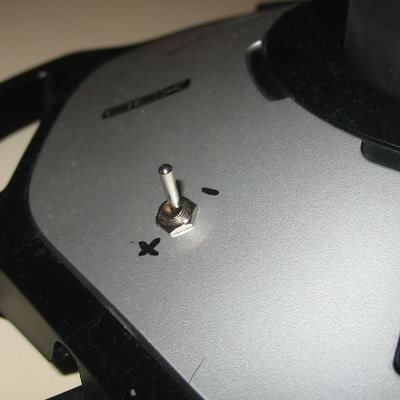

затем - контроллер и выключатель на функцию Init. почему именно выключатель - не было под рукой подходящих кнопок

и наконец - фото в интерьере.
как видно, есть еще одно отличие от оригинала - кнопка №2 выкрашена в красный цвет .
каким-либо внешним моддингом решил не заниматься - бо лучшее, как говорится, враг хорошего.

[noname-r]

что то тема затихла...

есть logitech attack 3. Там механика вроде такая же. Стал переделывать на подшипники и столкнулся с такой проблемой загрузки:
даже при использовании подшипников остаётся огромный люфт. Дело в тарелке, которая загружает шток. Мало того, что она сидит на направляющем пальце с огромным люфтом, так еще и сам палец шатается.
Какую можно сделать загрузку, чтоб влезла в стандартный корпус?
У всех проблемы с этой тарелкой?

[FataLLex]

"Extreme 3D Pro" - Джой очень хорош, но быстро появляется люфт, и начинают "западать"/"залипать" некоторые кнопки. На пол года хватает даже при крайне бережном обращении... взгляд падает на X52 но один разок пробовал его... крайне не понравелся легкий ход руса или он настраивается?

[JGr124_Romer]

Лёгкий ход Х52? Это хорошо. Он ещё и большой. А с лёгкой загрузкой быстрее от края до края...
А по теме, в конце февраля переделал 3D Pro, для знакомого. Ему понравилось вроде.
Фотки делал друг, если даст, положу сюда.

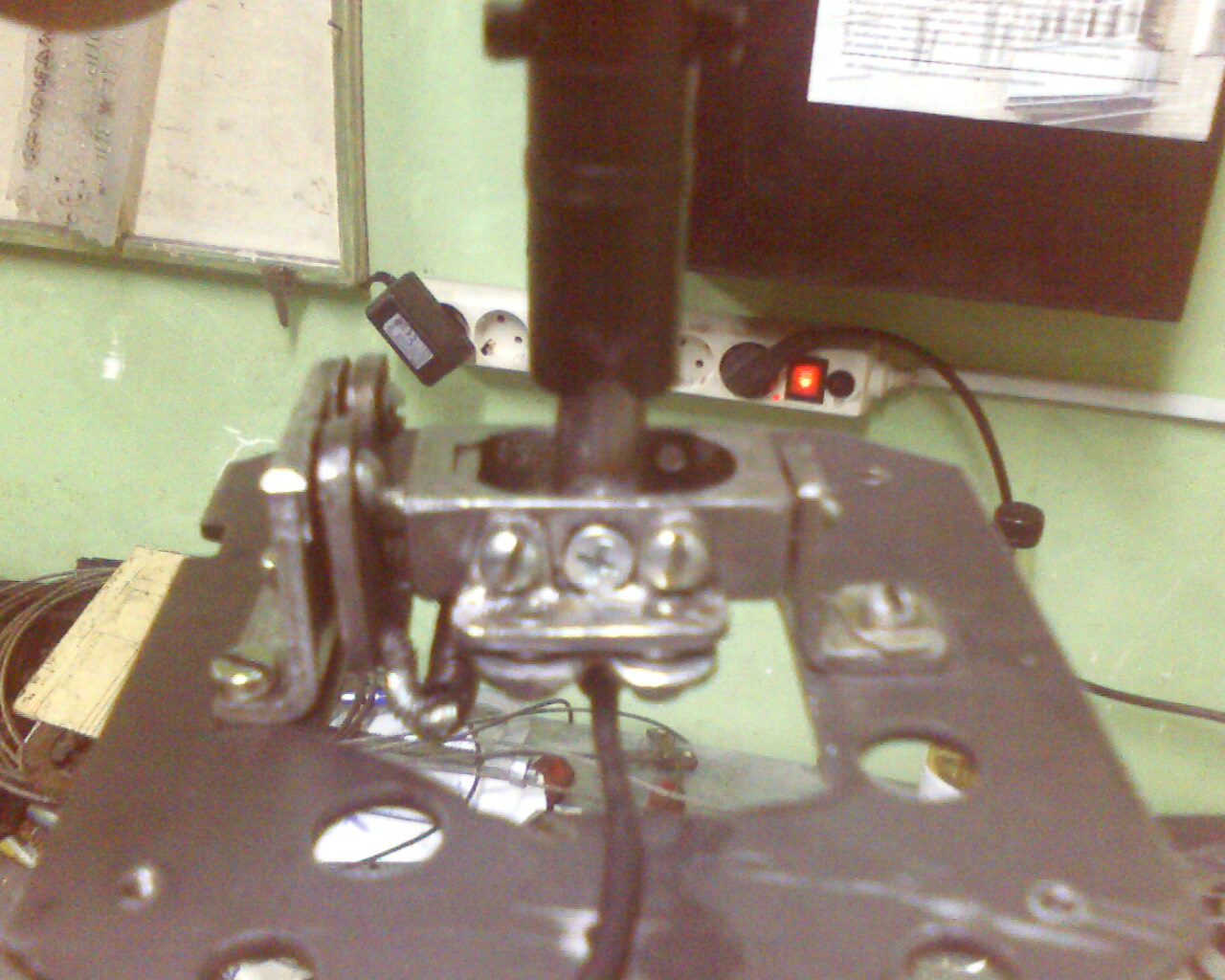

А суть какая, просто сделал 2 металлические детали, в которые посадил осевые подшипники 1000084, эти детали на резьбовое соединение к большой, родной, металлической, балластной плите. Между ними повесил эту деталь с одним отличием - длина 40. В качестве оси использовал трубку диаметром 10 мм. На которую в последствии в тугую насадил и закрепил винтом родную, пластиковую ось, с предварительно отрезной нижней частью. Вся эта железная механика накрывается родной пластиковой деталью, имеющей квадратный, ограничительный прорез. Центровка - двух рычажная, упорная, одно пружинная. На каждую ось. Датчики SS495a1, на 3 оси, расположение к магниту по системе Кондора, для Х52. На трёх проводной системе не стал закорачиваться с дополнительными сопротивлениями. Просто поставил холл. Питание брал на прямую с USB.
Обнаружил любопытный момент у родного контроллера - автокалибровку.
При включении контроллер запоминал напряжение на сигнальном проводе в центральном положении. При крайнем отклонении в одну из сторон оси получал вторые данные и по ним рассчитывал второе плечо оси. Так что, как мне показалось, родной контроллер не такой уж и плохой.
По окончянию остались люфты, в месте входа оси в ручку. По твисту. Проблемно туда поставить подшипники. Хотя очень хотелось.
Попробую найти то изделие, и положить фотки для Вас.

[JGr124_Romer]

Вот и картинки.

[YoZHeG]

а никто случаем не замечал у родного контроллера этого джоя наличие мертвых зон?
я тут недавно повесил на ось твиста чисто резюк (наружу его выводил), и покрутил, и нашел у твиста мертвую зону... потом ручку подергал и нашел весьма нехилую МЗ на тангаже. на крене вроде не сильная МЗ.

[fedduk]

Господа товарищи, у меня тут в преддверии БоБа возникла идея воскресить свой старый логитеч. Он мне всем нравиться, кроме сломанной хатки и определенных люфтов. Что с ним можно такого сделать (фиг с хаткой) не сильно напряжного, чтоб он хоть немного поменьше люфтил? Смазать резюки чем? Сильно заморачиваться не хочеться, но и на таком инвалиди в боб - тоже не особо.

[Harh]

Резюки обычно WD40 смазывают, хотя чую, что это неправильно, просто все-таки работает. Люфты даж не знаю - без переделки вряд ли там что изменится.

[fedduk]

А обычным машинным маслом можно?

[Roma]

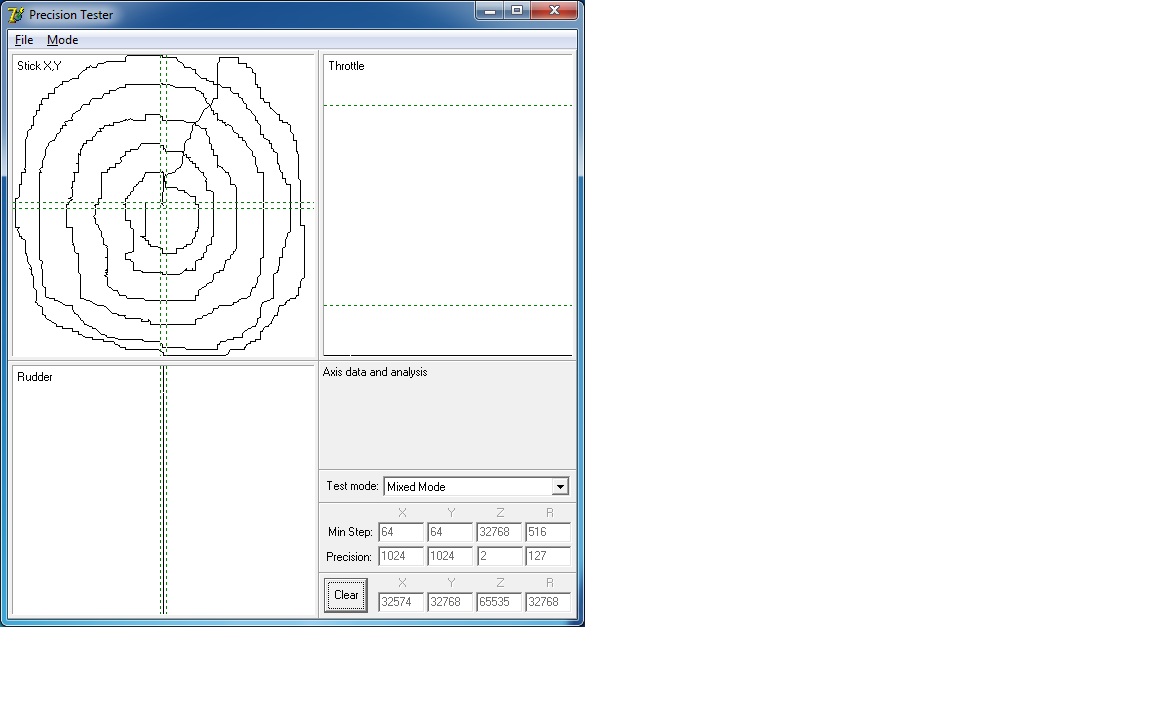

Это мне беушный джой продали , или так и должно быть?

[GVL224]

Это мне беушный джой продали , или так и должно быть?

Для этого джоя это нормально

[fedduk]

У тебя еще неплохие кружочки получились У меня куда страшнее. Может терпения не хватает...

[Alex Oz]

Господа товарищи, у меня тут в преддверии БоБа возникла идея воскресить свой старый логитеч. Он мне всем нравиться, кроме сломанной хатки и определенных люфтов. Что с ним можно такого сделать (фиг с хаткой) не сильно напряжного, чтоб он хоть немного поменьше люфтил? Смазать резюки чем? Сильно заморачиваться не хочеться, но и на таком инвалиди в боб - тоже не особо.

Когда-то в своем "заплавлял" люфты паяльником - сначала в зазор смазки силиконо-тефлоновой, потом потихонечку паяльником прогреваешь зону в миллиметрах 3-х от канавки - и придавливаешь к зазору, так по всему контуру. Изначально получилось туговато - пришлось разрабатывать даже. Вообщем вполне летабельно(контроллер и датчики - неродные, минус родная тарелка + пыльник), со временем как бы даже несильно разболталось.
Как то так.

[Harh]

Это мне беушный джой продали , или так и должно быть?

Так не должно быть, но так есть И не только на новых Логитеках. Потому и появились всякие переделки с металлически блестящими деталюхами и всякими бесконтактными датчиками

[Roma]

Джойстик не реально удобный , и как я его раньше пропустил. Evo переделал под РОШ для Ка50, теперь просто все замечательно.
Но к нему наверно еще педали надо покупать , потому что , когда я рисую круги , то и твист тоже работает. Пока я поставил на твист мортвую зону по больше. Ни знаю как для других симов , но для DCS Ka50 и так все хорошо, там не надо колбаситься как в Иле.


Если по быстрее вести рукой , то и круги гладкие

а первый раз я пытался очень медленно нарисовать спираль , но рука то не железная


Вот тока софтина (скачал версию lgs510_x64.exe) странно себя ведет : программирую профиль , но он не пашит.
На форуме DCS слышал про такую проблему.

[Harh]

Джойстик не реально удобный , и как я его раньше пропустил.

Логитек - один из самых удобных джойстиков. Но при этом один из самых недолговечных, к сожалению.

Но к нему наверно еще педали надо покупать , потому что , когда я рисую круги , то и твист тоже работает. Пока я поставил на твист мортвую зону по больше.

ИМХО зря ты МЗ поставил. Небольшие паразитные отклонения по твисту - ничего такого. Просто из-за МЗ ты будешь терять точность по оси раддера. Хотя, дело вкуса.

а первый раз я пытался очень медленно нарисовать спираль , но рука то не железная

Нет, там видно - это не рука не железная, а именно джой.

[Alex Oz]

Так не должно быть, но так есть И не только на новых Логитеках. Потому и появились всякие переделки с металлически блестящими деталюхами и всякими бесконтактными датчиками

Мой, бедолага, пережил - оптику - холлы- магниторезисторы(2)-МАRSы(3) )
И все из-за ручки - все остальное потом в руку не ложится... ) А так бы давно в утиль уже пора)

[Harh]

Мой, бедолага, пережил - оптику - холлы- магниторезисторы(2)-МАRSы(3) )
И все из-за ручки - все остальное потом в руку не ложится... ) А так бы давно в утиль уже пора)

Я тебя понимаю У меня похожая фигня с ФФ2. После него на РУС Х52 Про рука вообще не легла и сказала, что "ага, привыкнешь со временем, но к плохому", в результате от него отказался. У Логитека да, ручка удобная, правильная.

[Roma]

Понравилась точность прицеливания , на простом Evo не получалось нормально . Пока минус джоя сам пластик, почему то об него патеет рука . Мне нравится метериал , что-то средние между резиной и пластмассой , а на этом джое просто скользкая пластамасса , уже пришлось наклеить шуршавую бумагу на хатку , и сей час вяжу для ручки облигающий чехолчик.

[Roma]

Посоветовали ослабить шурупы в низу . Ослабил , что стало , и что было , это день и ночь . С затянутами шурупами он дрожал как бешаный , и это новый джой).

И заработала кнопка 12. Получается слишком тесный корпус?

[KiborG27]

Тоже недавно достал свой Логитек 3Д про ... Хочу переделать его на холлы.
И вот вопросик кто-нибудь вот так делал http://forum.by-portall.com/viewtopic.php?f=46&t=129 Немного не понимаю как датчики соединить и сопротивление обязательно нужно ли ??

[MASSTAK]

что то тема затихла...

есть logitech attack 3. Там механика вроде такая же. Стал переделывать на подшипники и столкнулся с такой проблемой загрузки:
даже при использовании подшипников остаётся огромный люфт. Дело в тарелке, которая загружает шток. Мало того, что она сидит на направляющем пальце с огромным люфтом, так еще и сам палец шатается.
Какую можно сделать загрузку, чтоб влезла в стандартный корпус?
У всех проблемы с этой тарелкой?

Рецепт довольно прост - включаем токарный станок, вытачиваем стальной стержень направляющий (старый направляющий стержень вырезаем - в донышке делаем отверстие диаметром примерно 24 мм) и новую капролоновую втулку (пластик капрон), устанавливаем стальной стержень базируясь на диаметре 18 в нижней стальной пластине джойстика, с обратной стороны ставим шайбу диаметром 22 мм, завинчиваем винтом М5 (с потайной головкой). Зазор между стержнем и втулкой сделать 0,02 -0.04 мм.

Подробнее здесь http://www.77fs.org/forum/viewtopic....t=264&start=10 .

[fedduk]

Что-то мне подсказывает что в сознании среднего человека "довольно просто" и "достаем токарный станок и вытачиваем..." не очень совпадают Но я всегда уважал людей которые могут вот что-нибудь подобное замутить...

А хатку реально починить? ИЛи даже пробовать не стоит?

[Crecker]

А хатку реально починить? ИЛи даже пробовать не стоит?

А что там с хаткой? Разбери и все увидешь. Реально. Там 4 кнопки, такие же как и все остальные кнопки в джое, и шток по середине которые отклоняется нажимая кнопку. Т.е. либо у тебя кнопки сломались, либо этот шток. Скорее конечно кнопки. Рецепт довольно прост - включаем паяльник и перепаиваем

[AIRgun]

Кнопки рублей 10 стоят. Федь, у тебя же вроде вообще половина кнопок не работает, ты это в последний раз говорил год назад примерно

Был бы станок в кармане, на подшипники бы не переделывали
