Уважаемы вирпилы.
Данная тема посвящена апгрейду джойстика Defender CobraM5. Из этого джойстика вы можете получить устройство управления совершенно другого уровня.
Надеюсь, данная тема поможет владельцам Кобр на NJoy32 добиться максимума функционала от своих джойстиков.
Предыстрия

Скрытый текст:

Джойстик Дефендер Кобра М5 стал действительно популярным джойстиком на просторах постсоветского пространства. ВКБ прилагало все усилия, чтобы дать вам неплохой джойстик - мы участвовали в разработке, помогали при производстве, старались дать поддержку пользователям по техническим вопросам на форуме.
В прошлом году Дефендер стал производить второе поколение Кобр на нашей лучшей разработке - контроллере NJoy32. Этот контроллер вместе с цифровыми датчиками MaRS имеет богатые возможности, не хуже, а в чем то даже лучше контроллеров, применяемых в топовых джойстиках от Thrustmaster, Saitek, Logitech. В джойстиках Кобра использовался NJoy32 в "Лайт" конфигурации - контроллер был "заточен" именно под этот джойстик, дополнительные возможности были заблокированы.
С 2014 года Дефендер полностью сменил электронику внутри Кобры. К этой электронике ВКБ не имеет практически отношения. Только внутри головы ручки осталась плата нашей разработки, обрабатывающая нажатия кнопок. А контроллер и датчики заменены на более дешевые и менее функциональные аналоги. Дефендер говорит, что различий нет - но это лучше решать вам, вирпилам. Более подробно о разных версиях Кобр описано в данной теме https://old.sukhoi.ru/forum/showthre...t=80142&page=4

В общем, сейчас начались продажи третьего поколения Кобр. Визуально отличить второе поколение разработки ВКБ от третьего невозможно. Даже упаковка сделана одинаковой.
Отличить можно только двумя способами:
1) Снять металлическое основание и проверить контроллер. На контроллере ВКБ стоит маркировка NJoy32_v1_1
2) Подключить джойстик к USB и проверить версию прошивки с помощью программы http://ftp.vkb-sim.pro/Programms/show_hid.rar
Контроллеры NJoy32 имеют версию прошивки от 01.27. Дефендеровский новодел имеет номер прошивки 1.01

Хоть Дефендер и прекратил производство джойстиков на нашей платформе, мы продолжаем осуществлять поддержку джойстиков Кобра М5 на NJoy32.
Мы вывели это в отдельный проект, который назвали "Кобра Z". "Z" - потому что это последняя буква английского алфавита, больше разработок для Кобры от ВКБ не будет.

Итак, новые прошивки для Кобры Z будут выкладываться здесь http://ftp.vkb-sim.pro/VKB_Cobra/Firmware/
Софт здесь http://ftp.vkb-sim.pro/Programms/
Документация по платформе NJoy32 здесь http://ftp.vkb-sim.pro/Documentations/
Залив новую прошивку, вы получаете все возможности NJoy32 Pro только с одним ограничением - возможность сохранять измененные параметры ограничена 18 раз. После этого от Про режима останется только возможность калибровать датчики. Контроллер будет использовать настройки от крайнего сохранения. Также можно будет вернуть дефолтные настройки, загрузив начальную прошивку.
Новые прошивки "Кобры Z" находятся на стадии бета-тестирования. Если вы новичок, пока слабо разбираетесь в настройках джойстика - подождите стабильной версии. Так же, чтобы избавить пользователей от досконального изучения NJoy32, мы подготовим с десяток профилей с различным функционалом. От вас потребуется только загрузить нужный профиль в контроллер.

Активные бета-тестеры, помогающие нам сделать функционал Кобры еще лучше, получат бесплатную разлочку контроллера в постоянный "Про" режим. И знак вирпила - брелок для ключей, копия курка легендарной ручки KG12

Скрытый текст:

Attachment 176095

Итак вкратце, что может "Кобра Z":

Скрытый текст:

- ручные калибровки всех осей.
- настройки мертвых зон, уровней фильтрации, названий и точностей осей.
- настройка кривых отклика для разных осей
- возможность переключения кривых "на лету"
- возможность создания виртуальных осей и кнопок
- специализированные режимы "осей-триммеров"
- возможность подключения дополнительных осей и кнопок.
- настройка любой раскладки кнопок (шифты, хатки, генераторы нажатий кнопок)
- использования внутреннего аппаратного маппера
- встроенная аппаратная клавиатура, для генерации нажатий клавиатурных команд
- и многое другое

Инструкция по апгрейду Defender Cobra и VKB Cobra Z http://ftp.vkb-sim.pro/Documentations/Cobra_Z.pdf
Апгрейд №1. Подключение РУД Gametrix ECS непосредственно к Кобре
Attachment 175340
Апгрейд №2. Подключение педалей.
Attachment 175339
Апгрейд №3. Замена твиста на "крутилку" под большой палец.
Attachment 175649
Апгрейд №4. Вывод светодиодного индикатора стостояний.
Attachment 175650

Крайние версии прошивок и софта
Прошивка РУД Gametrix http://ftp.vkb-sim.pro/VKB_Cobra/Fir...ttle_v1_33.vkb
Прошивка Кобра Z http://ftp.vkb-sim.pro/VKB_Cobra/Fir...aZ_v1_51_8.zip
Конфигуратор платформы NJoy32 http://ftp.vkb-sim.pro/Programms/VKB...C_v0_60_65.zip
Прошиватель платформы NJoy32 http://ftp.vkb-sim.pro/Programms/zbootloader-c.rar
Прошиватель РУД Gametrix http://ftp.vkb-sim.pro/Programms/firmwareloader.zip
Тестер джойстиков от ВКБ http://ftp.vkb-sim.pro/Programms/vkb_joytester.rar
Утилита DiView от Logitech для теста джойстика http://ftp.vkb-sim.pro/Programms/diview.rar

[tvorec18]

где в СПБ можно еше достать кобру на 1,27 версии?кто подскажет?

[Discovery]

В конфигураторе жал Bootloader, в Z-bootloader выбирал прошивку и шился. Все как положено, вроде. Затем фиксировал РУС в центре и калибровал его с задержками в крайних положениях, усилий не прилагал. Т.е. Start Calibr -> калибровка - > End Calibr, после чего контроллер, судя по звуку винды, перезагружался. Один раз с физическими осями баловался, но Set ни разу не использовал, соответственно настройки осей дефолтные.

P.S. Ужас какой, не знаю как скрины сделать миниатюрными.

[ArtemKA]

Щас глюк словил на 1,50С, при первом включении твист показывал аццкую кардиограмму, через 5-6 полных движений туда-сюда все выровнялось.

[DuHast]

Прошил 1.50С , после продолжительных тестов нареканий нет, ВСЁ ПРОСТО ПРЕВОСХОДНО

[UIV]

В конфигураторе жал Bootloader, в Z-bootloader выбирал прошивку и шился. Все как положено, вроде. Затем фиксировал РУС в центре и калибровал его с задержками в крайних положениях, усилий не прилагал. Т.е. Start Calibr -> калибровка - > End Calibr, после чего контроллер, судя по звуку винды, перезагружался. Один раз с физическими осями баловался, но Set ни разу не использовал, соответственно настройки осей дефолтные.

P.S. Ужас какой, не знаю как скрины сделать миниатюрными.

Форум сам делает скрины миниатюрные. Вы вставляете большую картинку, он делает превью автоматом.
Выкладывайте картинки не на хостинг. картинки с imageban.ru не могу открыть(((

- - - Добавлено - - -

Щас глюк словил на 1,50С, при первом включении твист показывал аццкую кардиограмму, через 5-6 полных движений туда-сюда все выровнялось.

Повторно проблема проявлялась?

- - - Добавлено - - -

Прошил 1.50С , после продолжительных тестов нареканий нет, ВСЁ ПРОСТО ПРЕВОСХОДНО

На следующей неделе будут обновления. Добавим глюков))))

[ArtemKA]

Повторно проблема проявлялась?

Да, сегодня опять. Вот скрин - после нескольких качаний график выравнивается.

Резюк не шумит.

[Discovery]

Форум сам делает скрины миниатюрные. Вы вставляете большую картинку, он делает превью автоматом.
Выкладывайте картинки не на хостинг. картинки с imageban.ru не могу открыть(((

Готово. В VKBj показано нейтральное положение ручки.

Заметил что при просыпании ПК издает звук, будто я выдернул к.л. устройство из USB. Ранее джой был подключен через хаб, но с подключением напрямую та же ерунда.
Видимо джойстик сам калибруется в этот промежуток времени. За нейтральное положение ручки принимает текущее. Я не использую пружины и резинки, летаю на пмс 250, соответственно ручка отклонена.

[olegserg1]

Вы просто ... У меня Слов нет
Как уже писал выше джой у меня всего с 23 февраля .
За это время в игре WOWP какие внутренние настройки игры не перепробовал , не настраивал - сбить на коброчке было почти нереально .
Да даже полноценный таран был невозможен , чисто случайность .
И вот на свой страх и риск всё же поставил VKB_Cobra_Z_v1_50_C !!!
Всё моё знание о игре на джоях ассоциировалось с аркадой в кинотеатре где все просто и бонально , за это время я и правда поверил что у меня просто кривые руки и я не способен играть на джое в WOWP .
Поставив Вашу прошивку я узнал что такое счастье
Низкий поклон за Ваши труды !!! Это НЕЧТО !!! Это просто другой джостик теперь !!!

[Maelstrom]

Да, сегодня опять. Вот скрин - после нескольких качаний график выравнивается.

Резюк не шумит.

Вот такая же кардиограмма у меня была ещё на первой версии прошивки, выкладывал скрины в предыдущей теме

[vensaj]

Оффтопик:
Прошу прощения за оффтоп, но профильная тема закрыта.

Скрытый текст:

Я так понимаю, что описание джоя на сайте Дефендера теперь, мягко говоря, не соответствует действительности?

Бесконтактная магнитная технология позиционирования M-Force. Благодаря применению специальных сенсоров, реагирующих на изменение магнитного поля во время движения ручки джойстика, мы смогли отказаться от контактных деталей в механизме измерения угла отклонения джойстика. Это позволяет добиться потрясающей точности, надежности устройства и отсутствия мертвых зон.

Заходил в феврале-марте в магазин - ручка болтается как... цветок в проруби. Отнес это на счет "витринного экземпляра". А оно вон как оказалось

[ArtemKA]

Оффтопик:
Прошу прощения за оффтоп, но профильная тема закрыта.

Скрытый текст:

Я так понимаю, что описание джоя на сайте Дефендера теперь, мягко говоря, не соответствует действительности?

Заходил в феврале-марте в магазин - ручка болтается как... цветок в проруби. Отнес это на счет "витринного экземпляра". А оно вон как оказалось

Скажем так, формально соответствует действительности, но раньше соответствовала лучше
Бесконтактные датчики остались, но уже не MARSы, и контроллер другой, китайский хэнд-мэйд.

[UIV]

Вы просто ... У меня Слов нет
Как уже писал выше джой у меня всего с 23 февраля .
За это время в игре WOWP какие внутренние настройки игры не перепробовал , не настраивал - сбить на коброчке было почти нереально .
Да даже полноценный таран был невозможен , чисто случайность .
И вот на свой страх и риск всё же поставил VKB_Cobra_Z_v1_50_C !!!
Всё моё знание о игре на джоях ассоциировалось с аркадой в кинотеатре где все просто и бонально , за это время я и правда поверил что у меня просто кривые руки и я не способен играть на джое в WOWP .
Поставив Вашу прошивку я узнал что такое счастье
Низкий поклон за Ваши труды !!! Это НЕЧТО !!! Это просто другой джостик теперь !!!

Спасибо. Приятно слышать.

- - - Добавлено - - -

По описанным багам разбираемся. Проблема в том, что нам не удается повторить похожее на наших экземплярах.
Сейчас несколько дней не будет апдтейтов (может неделю). На следующей недели будут подробные инструкции по апгредам. Мало свободного времени, проектом Кобры Z удается заниматься всего по часу в день.(((

[olegserg1]

2й день наслаждаюсь джоем !! Управление сказачное !!
Замечен слёт назначений кнопок в WOWP и регулировки оси тяги.
Переназначение кнопок на те же самые и оси тяги лечит ситуацию .
Прошит VKB_Cobra_Z_v1_50_C

[vensaj]

Оффтопик:
Очередной оффтоп
Ответ Дефендера на мой вопрос, сводившийся к "чёзанафиг?"

Скрытый текст:

Здравствуйте!

В джойстике изменили только платы контроллеров и сенсоров, механическая часть не менялась, т.е. люфтов бОльших, чем были раньше, быть не может.
Новый контроллер работает намного быстрее, чем предыдущий, в том числе и потому, что сейчас датчики стоят аналоговые, быстродействие которых выше, чем цифровых.
Не совсем понятно что означает "паленые элементы платы". Могу Вас уверить, что все компоненты куплены у официальных представителей компаний-производителей.
Изменение электроники привело к улучшению характеристик джойстика (увеличилось быстродействие, новое ПО позволяет индивидуально калибровать оси, регулировать размеры мертвых зон).
С уважением
Николай

Выводов делать не стану - не мое это.
nikos@defender.ru

[tescatlipoka]

Замечен слёт назначений кнопок в WOWP и регулировки оси тяги.

Заранее извиняюсь за подколку, но не удержусь, пожалуй :

Это джойстик пытается протестовать против его использования в этом... кхе-кхе, игре...

[olegserg1]

Заранее извиняюсь за подколку, но не удержусь, пожалуй :

Это джойстик пытается протестовать против его использования в этом... кхе-кхе, игре...

Возможно Но для меня WOWP первое знакомство с виртуальным пилотированием , хотя думаю что Вас и слово "пилотирование" рассмешит .
Я не спорю что есть красивые симуляторы , но сидеть и изучать управление неделю мне признаться лень , а летать на джое всё же приятнее чем управлять мышкой .
Сорри что засираю тему ОффТопом

[Discovery]

Господа, есть возможность изменить названия кнопок на джойстике?

[Pavel_Kh]

Господа, есть возможность изменить названия кнопок на джойстике?

Вместо D назвать Д что ли?

[UIV]

Господа, есть возможность изменить названия кнопок на джойстике?

Это как? Может нумерацию? Тогда можно.

[Forman]

Attachment 175514Прошил 1.50С, с твистом беда просто стала и по оси крена не отрабатывает до конца. Хоть там шума меньше. Тем не менее управление даже в этом случае лучше, чем со стоковой прошивкой. Спасибо за Ваш труд.

Пользуясь случаем=). UIV в другой теме Вы упоминали, что можете помочь с пружинами на Кобру. Есть ли такая возможность еще? Буду очень благодарен.

[Discovery]

Я про индивидуальное название для каждой кнопки. Например при нажатии курка в тестере или в играх будет написано "Кнопка 1". Я хочу чтобы курок назывался курком.
Разумеется это не критично, все для удобства. Кнопок-то в районе 25.

[UIV]

Attachment 175514Прошил 1.50С, с твистом беда просто стала и по оси крена не отрабатывает до конца. Хоть там шума меньше. Тем не менее управление даже в этом случае лучше, чем со стоковой прошивкой. Спасибо за Ваш труд.

Пользуясь случаем=). UIV в другой теме Вы упоминали, что можете помочь с пружинами на Кобру. Есть ли такая возможность еще? Буду очень благодарен.

А на первой прошивке твист как работает? Можете выложить скриншоты с вкбджойтестера на первой прошивке и на крайней?
Резисторы твистов действительно паршивого качества. Плюс можно проверить как контакты обжаты в кабеле, который идет из ручки в голову. Были случаи плохо обжатого контакта, от этого возможны шумы.
По оси крена. Выложите скриншот с конфигуратора и dxtweak2. После перепрошивки джой калибровали?

По пружинам. Можем, поможем. Обратитесь к Павлу https://old.sukhoi.ru/forum/member.php?u=40439

- - - Добавлено - - -

Я про индивидуальное название для каждой кнопки. Например при нажатии курка в тестере или в играх будет написано "Кнопка 1". Я хочу чтобы курок назывался курком.
Разумеется это не критично, все для удобства. Кнопок-то в районе 25.

Виндовс не поддерживает именованные кнопки. У кнопок есть только номера.
НДжой позволяет делать любые конфигурации кнопок\хаток. Вы можете первый курок сделать номером 64. Или вторым. Или тремя разными, если используете шифты. Поэтому невозможно соотнести номер кнопки с ее именем. ТОлько для фиксированных профилей. А их и сотню штук можно сделать.

[UIV]

Оффтопик:
Очередной оффтоп
Ответ Дефендера на мой вопрос, сводившийся к "чёзанафиг?"

Скрытый текст:

Здравствуйте!

Выводов делать не стану - не мое это.
nikos@defender.ru

Ну почему оффтопик? Это две стороны одной медали.

А вы какой ответ хотели услышать?
- Извините, мы всего лишь рубим бабло, раз уж джойстик стал популярным.

Конечно, KOS будет говорить, что все хорошо, что аналоговые датчики намного лучше цифровых, что хиленький 8-битный PIC с чуть больше 10 килобайтами памяти лучше, чем мощный 32-разрядный ARM со 128 килобайтами. Про офигенные функциональные возможности прошивки "новодела" вообще молчу.

Одни делают продукт, глядя на джой со стороны клиента, глазами клиента. А вторых интересует лишь содержимое карманов клиента.
Определяйте где правда, а где ложь - не по словам, а по делам.

[Forman]

Решил еще раз перепрошить и отколибровать теперь вот такая картина. За ответ по пружинкам спасибо.Attachment 175518Attachment 175519Attachment 175520

[UIV]

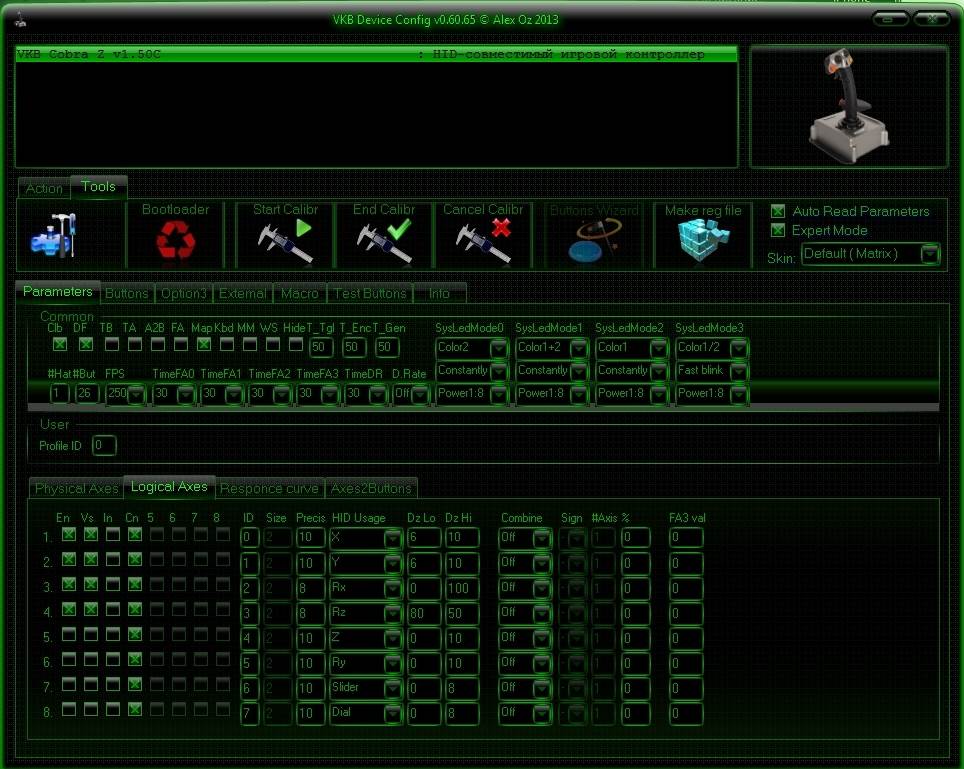

Если какие то проблемы с осями и вы хотите понять причину, выкладывайте вместе со скриншотами с vkbJoytester также скриншоты с конфигуратора. И не будет лишним с dxtweak2. Конфигуратор покажет параметры осей, а dxtweak - что у вас виндой джой неправильно калиброван.
Только скришоты с этих трех программ дадут наибольшую информацию. У вас сейчас твист откалиброван не на весь диапазон. Я вижу это по джойтестеру. А почему - скажу только после предоставления остальной информации.
