Подшипники и механика для Х-45, Х-52, Х-52pro.

[JGr124_Romer]

На флуд отвечать не буду.
Почта: romer50@ya.ru
ICQ: 277-124-512
Весь флуд туда.
Но и там на флуд отвечать не буду!!!

[ironman]

На флуд отвечать не буду.
Почта: romer50@ya.ru
ICQ: 277-124-512
Весь флуд туда.
Но и там на флуд отвечать не буду!!!

Сорри , комрад , ещё больше насмешил Удачи в паянии и лужении , а также в снижении норм выработки.

[JGr124_Romer]

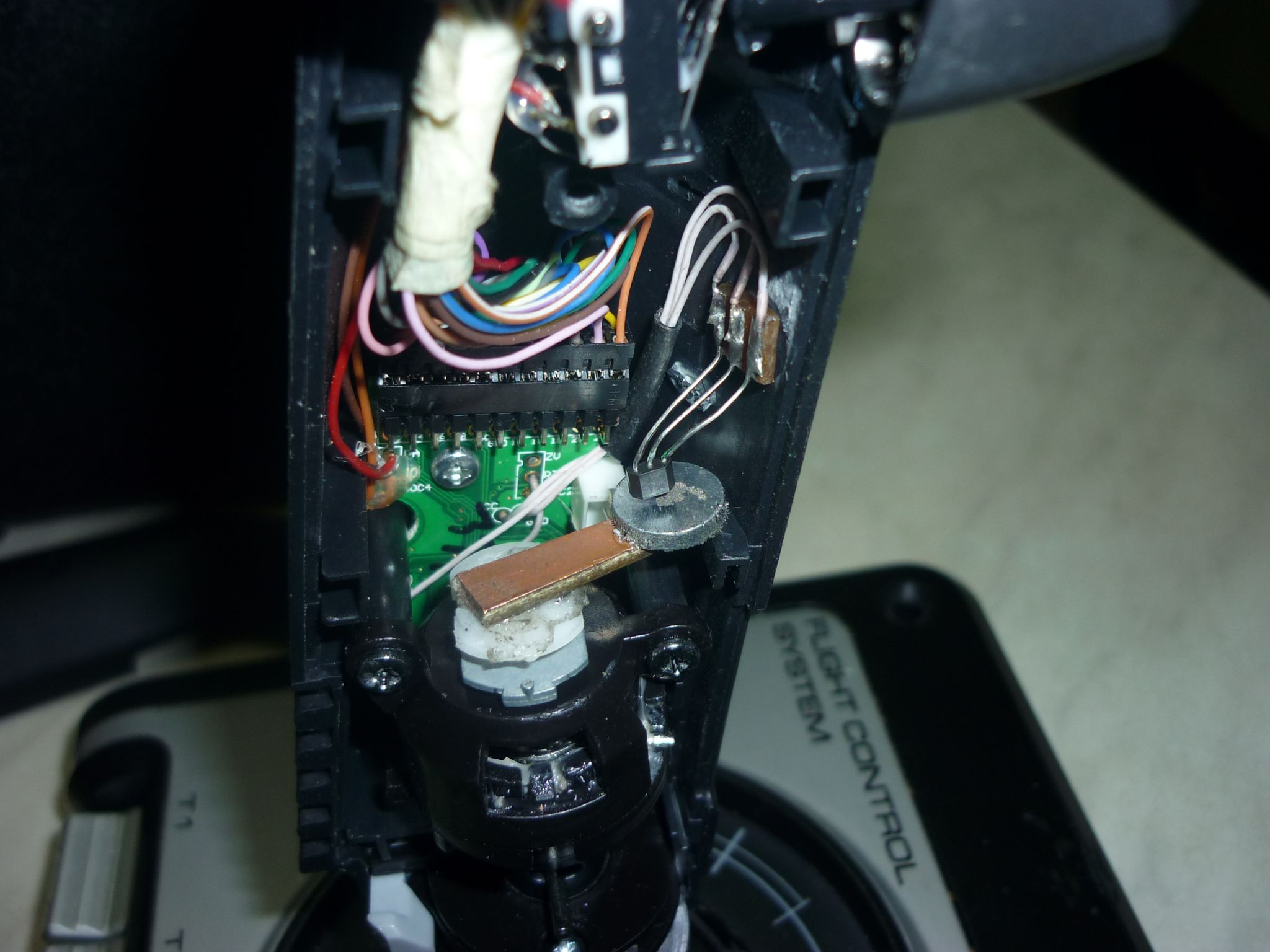

Ещё картинки.
Мне интересно, кому нибудь пригодилось то что я выложил?
Смогли сами сделать? Повторяли или внесли какие то изменения?
Может что-то не нравится?

[Dragon220]

Приветствую всех.
Озаботился я переделкой своего 52. Уж больно заюююла родная система центровки. Пошарил по нету и остановился на Вашем варианте.
Возникло несколько вопросов.

1. Сваял по указанным размерам чертёжик (см. вложение) и, что-то он у меня получился не совсем похожим на Ваш. Или на рисунке просто эскиз без пропорций?

2. Отверстие под крепление датчика оси Y. В чертеже указанно смещение от верхней кромки 6мм. Но тогда оно должно находиться на осевой, так как толщина детали - 12 мм. И не указано расстояние от торца. Возможно эти размеры не существенны?

3. Можно поподробнее описать механизм центровки? И по возможности выложить тут чертежи или эскизы деталей оного с размерами.

4. Регулировка усилия на оси осуществляется только подбором пружин? Если да, то нет ли в планах прикрутить механизм регулировки?

Заранее благодарю за ответ.
