Тема: Ищется ветеран / эксперт по тему Су-17М

  1. #1
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ищется ветеран / эксперт по тему Су-17М

    Занимаюсь как использовать ракеты ПРЛ телевизором ИТ-23М.

    Кто-то знает?

    Заранее спасибо,

    -SK

  2. #2
    Просто... дракоша
    Регистрация
    04.03.2001
    Адрес
    SPb
    Возраст
    58
    Сообщений
    494

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    По М3 еще мож чего и написал, но на нем не было телевизора, только аппаратуру вешали для телевизионной разведки

    С уважением dragon!
    "В моей душе живет Дракон. Когда закат превращает небо в кровь, он просыпается и расправляет крылья, чтобы далеко, над самым последним морем, отделяющим жизнь от смерти, танцевать на осеннем ветру..."

  3. #3
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Да пожалуйста, и без телевизор!

    Как лётчик знает дальность цели РЛС, если он уже может ракету ПРЛ пускать или не?

    -SK

  4. #4
    Просто... дракоша
    Регистрация
    04.03.2001
    Адрес
    SPb
    Возраст
    58
    Сообщений
    494

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Как только на "Березе" загудел сигнал захвата наземной РЛС, можно пускать

    С уважением dragon!
    "В моей душе живет Дракон. Когда закат превращает небо в кровь, он просыпается и расправляет крылья, чтобы далеко, над самым последним морем, отделяющим жизнь от смерти, танцевать на осеннем ветру..."

  5. #5
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Цитата Сообщение от dragon
    Как только на "Березе" загудел сигнал захвата наземной РЛС, можно пускать
    (1) То есть, наземный РЛС что работает только в режиме обзора, не может на его пускать? На ракеты Х-25МП нет инерциалная навигация при отсуствии сигнала?

    (2) А без данные по дальности целя, как знает ракета, на каком дальности сделать маневр "горка" прежде чем пикировать на цели?

    (3) Вообше на каком угле по азимуту возможно пускать? Наверно не назад..

    (4) Прицель что-то показивает?

    (5) Кнопка "пуск" - это на ручки? Если самолёт носит и Х-25МП и бомби, как может лётчик выбрать оружие?

    Очень благодарен!

    -SK

  6. #6
    Просто... дракоша
    Регистрация
    04.03.2001
    Адрес
    SPb
    Возраст
    58
    Сообщений
    494

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    1. Можно пускать, только в режиме захвата РЛС (т.е. активный режим) и находится на оптимальной дальности пуска.
    2. Не помню
    3. Если память не изменяет, то 120 град
    4. Прицел для этого не предназначен (ИЛСа нету)
    5 Да, кнопка на РУС, выбор оружия осуществляется переключением на щитке БП

    С уважением dragon!
    "В моей душе живет Дракон. Когда закат превращает небо в кровь, он просыпается и расправляет крылья, чтобы далеко, над самым последним морем, отделяющим жизнь от смерти, танцевать на осеннем ветру..."

  7. #7
    Chizh
    Гость

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Извините, что перебиваю, но хочу тоже поучаствовать.
    Цитата Сообщение от SwingKid
    (1) То есть, наземный РЛС что работает только в режиме обзора, не может на его пускать? На ракеты Х-25МП нет инерциалная навигация при отсуствии сигнала?
    Я думаю, что для пуска по цели одной "Березы" мало. Хотя, теоретически, захват радиоизлучающей цели может быть произведен и с помощью ГСН ракеты, но все равно, должна быть какая-то индикация для того, чтобы узнать, что и где захватила ракета.

    (2) А без данные по дальности целя, как знает ракета, на каком дальности сделать маневр "горка" прежде чем пикировать на цели?
    Дальность до цели нужна только для определения разрешенной дальности пуска, что бы ракета долетела. Для этого можно использовать кинематический метод, с отворотом от цели на некоторый градус и вычисляя дальность методом триангуляции. Ракете не нужно знать дальность до цели, чтобы сделать "горку". Используется простой алгоритм - ракета набирает высоту с определенным углом визирования на цель, и затем, когда этот угол становится равным 15 градусов (к примеру), начинает пикировать на цель.

  8. #8
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Спасибо dragon!

    Цитата Сообщение от Chizh
    Я думаю, что для пуска по цели одной "Березы" мало. Хотя, теоретически, захват радиоизлучающей цели может быть произведен и с помощью ГСН ракеты, но все равно, должна быть какая-то индикация для того, чтобы узнать, что и где захватила ракета.
    Я так же надеялся. Но на всех фотки кабины Су-17М3 - где такая индикация может находиться? Вот зачем спрочал.

    Дальность до цели нужна только для определения разрешенной дальности пуска, что бы ракета долетела. Для этого можно использовать кинематический метод, с отворотом от цели на некоторый градус и вычисляя дальность методом триангуляции.
    Конечно да, в теории. Но где в кабине такая индикация дальности, или "пуск разрешён", или "кинематический метод хорошо окончен - приближаете пожалуйста 4 км перед пуски"? Как это сделать без никакой индикации, что dragon говорил?

    Ракете не нужно знать дальность до цели, чтобы сделать "горку". Используется простой алгоритм - ракета набирает высоту с определенным углом визирования на цель, и затем, когда этот угол становится равным 15 градусов (к примеру), начинает пикировать на цель.
    Это работает, только если ракета приближается целью на высоти. На малой высоти угол будет близко 0 град. на всех дальности. А вот по тему Х-27ПС:

    "Автопилот СУР-73 для скрытности маршевого полёта ведет ракету на малой высоте, перед целью она выполняет <<горку с последующим пикированием под углом 27-300 (при этом фугасный удар БЧ оказывается наиболее эффективным)."

    :confused:

    -SK

  9. #9
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Цитата Сообщение от Chizh
    Я думаю, что для пуска по цели одной "Березы" мало. Хотя, теоретически, захват радиоизлучающей цели может быть произведен и с помощью ГСН ракеты, но все равно, должна быть какая-то индикация для того, чтобы узнать, что и где захватила ракета.
    Сегодня получил ещё некоторые детали Словакии по тему Су-22М4 -

    "The Kh-25MP missile is assigned to destroy active ground radars with known or unknown co-ordinates at all weather conditions, day or night.

    To do this, the pod LO-86E is attached to the aircraft centerline pylon 0. The Lo-86E device ensures:

    1. Searching of active ground radars and tracking them with the missile head.
    2. Determining the correct missile launch distance.
    3. Self-monitoring and checking the missile head operational capability.
    4. The visual information is shown on the 'Луч' indicator.

    To operate the LO-86E device, a special control panel is needed in the cockpit.

    The 'Луч' indicator shows symbols such as:

    1. Search sector symbols, -20, -10, 0, 10, 20 degrees
    2. Symbol of a target when 'scan'
    3. Symbol of a target when 'track' for left and right missile head independently
    4. Symbol of a target when 'lock on' for left and right missile head independently
    5. Symbol when missile launch is allowed for left and right missile head independently"

    http://www.ecf.utoronto.ca/~pavacic/scans/luc.jpg

    Интересует, как симбол "[" для "пуск разрешён" похожи на такой симбол на рис. СИО-1 в режиме "ПРГ" в книги Бедретдинова...

    Chizh, если у тебя друг от ОКБ МиГ, возможно спрочать его по этой теми, если там информация по индикаторе "Луч" для МиГ-27? Никогда фотку не видел. Кажется, что он не в каждому Су-17М4.

    Заранее спасибо,

    -SK
    Крайний раз редактировалось SwingKid; 13.10.2004 в 15:12.

  10. #10
    Chizh
    Гость

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Спасибо Andrew.
    Это очень интересно.
    По системе "Луч" у нас нет никакой информации, но я попробую что-нибудь узнать.

  11. #11
    механюга Аватар для King_Rat
    Регистрация
    04.08.2001
    Адрес
    BG
    Возраст
    47
    Сообщений
    61

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Цитата Сообщение от SwingKid
    ......... Кажется, что он не в каждому Су-17М4.
    На етом месте стоит индикатор системы Луч, счетчик для ККР или ТВ индикатор.
    a la guerre comme a la guerre

  12. #12
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Цитата Сообщение от Chizh
    По системе "Луч" у нас нет никакой информации, но я попробую что-нибудь узнать.
    Должен быть в МиГ-27:

    http://forum.sukhoi.ru/showthread.php?t=13877

    А что такое? Ксожалению я русский рукопис не знаю читать... Vadifon может на клавире?

    http://aerofencer.narod.ru/2/92.jpg

    -SK

  13. #13
    Сварка пепелацев. ДОРОГО Аватар для Vadifon
    Регистрация
    13.04.2002
    Адрес
    Днепропетровск
    Возраст
    57
    Сообщений
    1,879

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Цитата Сообщение от SwingKid
    Ксожалению я русский рукопис не знаю читать... Vadifon может на клавире?
    Может

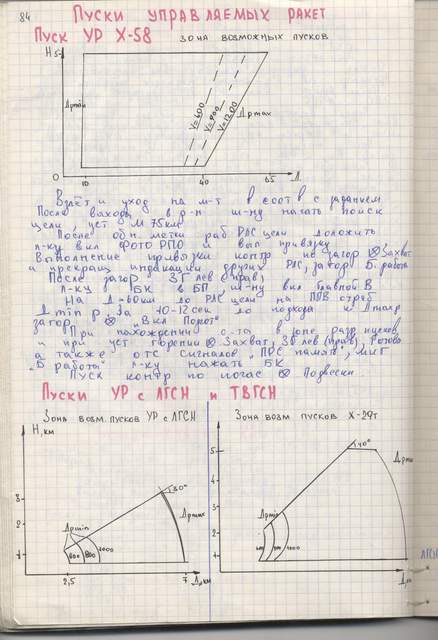

    Пуск УР Х-58
    Взлет и уход на маршрут в соответствии с заданием.
    После выхода в район штурману начать поиск цели, установить М-??? 75 км.
    После обнаружения метки работающей РЛС цели доложить летчику, включить ФОТО РПО и выпольнить привязку.
    Выполнение привязки контролировать по загоранию (знак в виде "крест в кольце) Захват и прекращения индикации других РЛС, заход, боевая работа.
    После загорания ЗГ левый (правый) летчику БК в БП, штурману включить главной В.
    На дальности 60 км. до РЛС цели на П?В строб Дmin р. За 10-12 сек. до подхода к Дmах р зогорается (знак в виде "крест в кольце) "Вкл Подлет".
    При прохождении самолета к зоне разрешенных пусков и при устойчивом горении (знак в виде "крест в кольце) Захват, 30 левый (правый), ???
    а также отслеживание сигналов, ПРС память, ИИГ-?? "Боевой работы" летчику нажать БК.
    Пуск контролировать по погасшему (знаку в виде "крест в кольце)
    Хорошо там, где я есть... и пить

  14. #14
    Зашедший
    Регистрация
    29.10.2003
    Адрес
    Canada
    Сообщений
    95

    Ответ: Ищется ветеран / эксперт по тему Су-17М

    Спасибо Vadifon!

    Ещё получил информация и рисунки по тему "Луч". К сожалению фото индикатора нет, но... кажет что связи для "Вьюга" в каждому Су-17М есть, а перед миссии инженер должен создать необходимого индиактора - или телевизор для штурмовик, или ККР для разведчик, или "Луч" для ПРЛ.

    Ещё симболи:
    http://www.ecf.utoronto.ca/~pavacic/scans/luc2.jpg
    http://www.ecf.utoronto.ca/~pavacic/scans/luc3.jpg
    http://www.ecf.utoronto.ca/~pavacic/scans/luc4.jpg
    http://www.ecf.utoronto.ca/~pavacic/scans/luc5.jpg

    Пульт управление:
    http://www.ecf.utoronto.ca/~pavacic/scans/upr1.jpg
    http://www.ecf.utoronto.ca/~pavacic/scans/upr2.jpg

    Спасибо!

    -SK
    Крайний раз редактировалось SwingKid; 13.10.2004 в 15:11.
