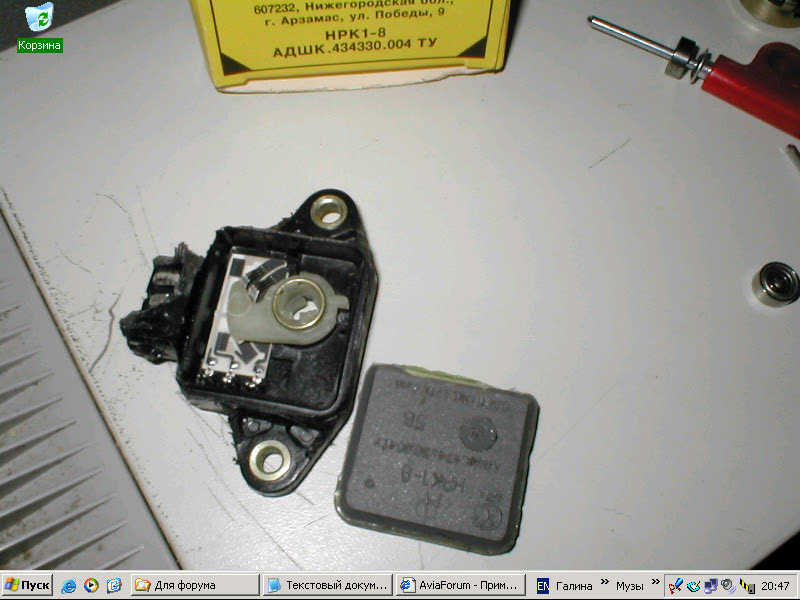

Решил наконец-то для собранного Mjoy механнику сделать. Собственно РУД. Со всякими оптическими и магнитными датчиками связываться не хотелось, да и редуктор для обычного потенциометра как-то в лом было делать или искать. Купил в автомагазине датчик полодения дроссельной заслонки НРК1-8, устанавливаемый на Волги, Газели и УАЗы. У нас стоит 200 руб. Есть еще и от фирмы Bosch, они за 460. Чем хорош этот датчик: Угол поворота 90 градусов, то-есть без редуктора можно обойтись. Весьма высокая надежность и линейность (если на брак не нарваться), так как используется в канале АЦП блока управления двигателем в тех-же, что и Mjoy условиях, толко с гораздо большими нагрузками. Пока собрал одну ось, сектор газа. Для заинтересованных прикрепляю фото.

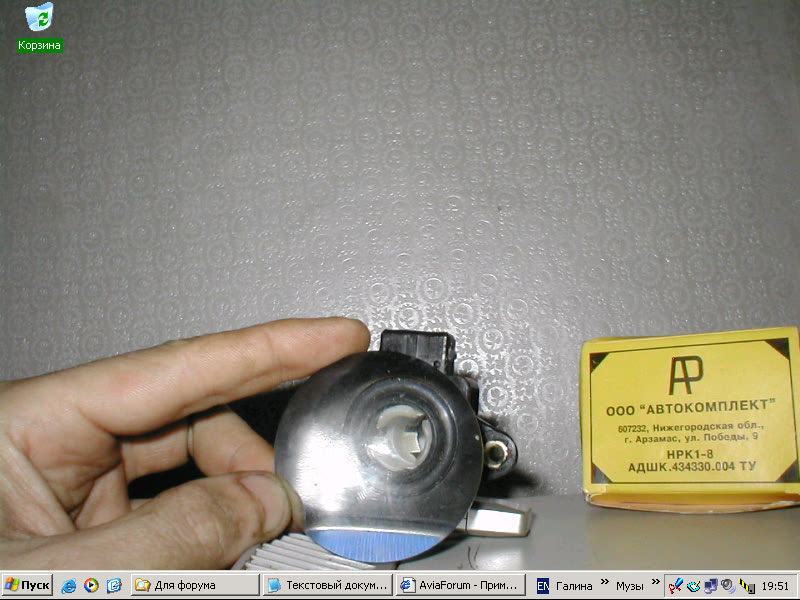

Самостоятельно изготовленные детали, это кронштейн из уголка, ось вращения из болтм М8, рычаг, 2 латунных трубки и 2 ограничителя поворота, без них датчику легко свернуть мозги. Для увеличения трения при вращении рычага (что-бы не падал под собственным весом) и придания некоторой элластичности вращения, между рычагом и кронштейном вставлена шайба, вырезанная из кислородного шланга. Подтягиванием гаек это самое усилие регулируется. Все это временно закреплено на фанерке.
