Привет всем жителям Сухого. Вот решил высказать благодарность всем "МЕТРАМ" джоестроения, за идеи, вдохновение которые я подчерпнул с нашего форума.
Впервую очередб РЕСПЕКТИЩЕ пилоту Sinchuk Точный , и почти вечный джой (рассекречен )
за его идею использовать отработанные шаговики. Точнее крышечки шаговиков с посадочными местами под подшипники. Я с гордостью и сознанием того что ети крышечки и подшипники в далеких 80-тых сделали японцы (тогда китайцы ничего подобного не делали) установил их в свою конструкцию. Они необслуживаемые,закрытого типа. Тем самым подтверждаю что гарантия на них вечная.

Также РЕСПЕКТ пилоту USSR_Rik
с его темой "Два килограмма железа = РУС"
Очень много полезного подчеркнул. Взял его идею кольцо под пыльник, ограничитель хода штока.

"Акушеру" радиотехники Володе пилоту Gogoblin который родил схемку датчиков угла поворота и разжевал нам. Объясню: акушер ето тот кто изобрел-родил идею. А наш пилот KorZhik он нейрохирург. Он вставляет мозги нашим пластиковым китайпрома девайсам тем самым вдыхает в них новую жизнь.

Пилоту KorZhik тоже отдельная благодарность и уважение (которое он получит при встрече) за консультации и помощ, оказанную в моем проекте.

Система загрузки джоя заслуживает рассмотрения. пару слов о ней.

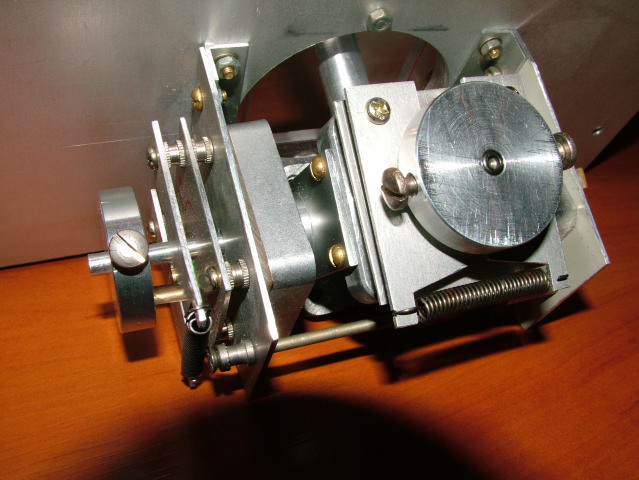

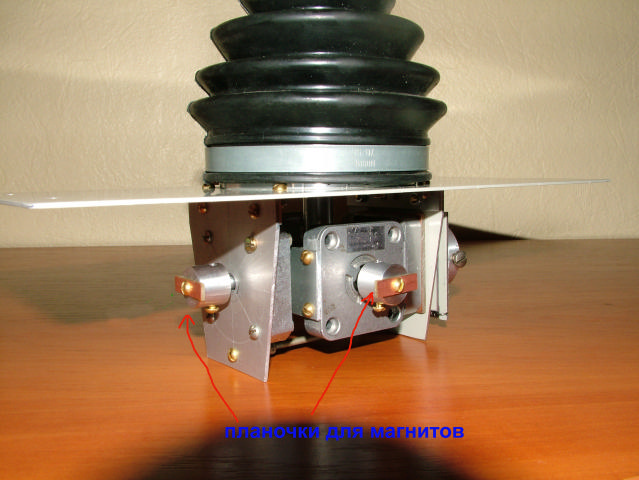

На фотографиях виден пыльник шруса от ВАЗ2109. Ета система выбрана как дублирующая основную. При условии что основная мне не понравится. Летая на КИБОРГЕ ЕВО я понял что у однопружинной системы есть свои недостатки которые можно побороть, сделав раздельную загрузку. Посмотрев на ВКБ-шные педали у пилота Peresvet, я понял что вещ полезная и очень нужная. Я решил слепить самопальные.
ТУТ МОЖНО ПОСМОТРЕТЬ НА НИХ http://forum.il2.com.ua/forum/showthread.php?t=1103
Полетав немного на них, в процессе модернизации возникло желание сделать четко выраженный центр. Пилот KorZhik подкинул идею я ее воспроизвел и был доволен как слон. Она же и лягла в способ загрузки РУСА. При желании я одним движением руки снимаю пружинки, одеваю пыльник и получаю полный аналог однопружинной не раздельной загрузки.

Думаю на фотографиях будет все понятно.

[AtamaN]

ПРОДОЛЖЕНИЕ

[Bond.K]

Отличная работа!

[Zeliboba]

Отличная реализация очень неплохой системы загрузки.
Завидую.

[AtamaN]

Насамом деле деталей сделанных на токарном станке немного. Они все очень простенькие и махонькие. Все остальное ето 1.5 мм дюраль листовая, ножевка по металу 2 напильника надфиля, прямой металический уголок вертикальный сверлильный станок и немного терпения.

[gogoblin]

Насамом деле деталей сделанных на токарном станке немного. Они все очень простенькие и махонькие. Все остальное ето 1.5 мм дюраль листовая, ножевка по металу 2 напильника надфиля, прямой металический уголок вертикальный сверлильный станок и немного терпения.

Саша , охренеть. Насчет "немного терпения" имхо гигантское преуменьшение. Особенно с ножовкой и напильником.
Напольник , настульник , настольник - что получим в итоге?

[Karlson]

Напольник , настульник , настольник - что получим в итоге?

Подствольник (подствольный гранатомёт)
Видел эту механику "в живую" ,сделано ОЧЕНЬ аккуратно
С интересом жду окончания работ...

[whiter]

Работа действительно заслуживает уважения.
Хотел спросить о размерах.
Особенно итересует высота. Не высоковато ли для настольного устройства?

[AtamaN]

Если откажусь от пыльника напроч, тогда можно будет шток укоротить очень существенно. Щас железяка лежин на работе, и цифрами оперировать немогу. Все обмеряю и подробно разъжуюи выложу. Устройство делается методом свободного експромта, не потому что ленивый а потому что все делается поместу, зачастую просто придумывается с целью максимально избежать токарно фрейзерные работы, и добится максимальной повторяемости конструкции. Сразу скажу что габариты самого поворотного устройства (качалки в простонародии) получились немного крупнее из-за того что я использовал те каленные калиброванные оси что снял с шаговиков, а не точил и фрезеровал держатель штока цельным. Я на все оси одел пружины которые расперли их со значительным усилием тем самым повыбирал все люфты самих подшипников. Что тоже не способствовало минимизации конструкции. Я был очень удивлен когда зажав подшипник и покачал пальцами родную оську, вставленную в него заметил незначительный но всеже люфт. Как мне объяснили грамотные в механике спецы что подшипник должен немного люфтить, а чтобы в конструкции его небыло применяются системы из 2-х желательно конических подшипников. Поетому я принял решение габарит на второй план и максимально прицезионная ручного изготовления механика.
Если публике будет интересно я при окончательной сборке сделаю пошаговые снимки и опубликую.
На данный момент есть детали которые претерпевали по 2 переделки из-за того что дальнейшее продвижение и изобретение заставило переделать предыдущее. Так например родилась промежуточная пластинка на которой стоит латунный фиксатор-центровщик. И переделывалась она по два раза а из 2 штуки. Так что терпение и прилежание впервую очередь. Я скажу с полной уверенностью что если деталька на листе дюрали очень тщательно расчерченна остренькой чертилочкой и с любовью ножовкой отрезана (при етом точило не применять) точило для снятия лишнего ето зло. То ето 50 процентов успеха аккуратности и точности изделия.

Итак лирика в сторону. Скорее всего джой получится настульным, но если не пыльник а раздельная загрузка то может быть и настольным.
Напольную конструкцию не рассматривал так как немогу позволить себе такую роскош. Мне не 15 лет и меня мои домашние не поймут если я сочиню такое на своем столе. Они на педали итак косятся и у виска пальцем покручивают ) .

[fred kaa]

Симпатичная система!

Летая на КИБОРГЕ ЕВО я понял что у однопружинной системы есть свои недостатки которые можно побороть, сделав раздельную загрузку.

Если эти два(выделенные) понятия обьединить, то получится раздельная загрузка на одной пружине.
К сожалению, не могу представить действующую модель ...пытаюсь делать(не на чем), но есть схемы, рисунки, "чертежи", пакет(gfrtn.7z 631.3 Кб) файлов для SolidWorks2005(и выше) тут(вложения можно смотреть без регистрации на форуме).
Буду рад, если кто использует идею на полную катушку. Собственно, это шарнир кардана с пружиной внутри.
...ещё, этот механизм чуть засветился тут: Железная механика на Х-52

[gogoblin]

Напольную конструкцию не рассматривал так как немогу позволить себе такую роскош. Мне не 15 лет и меня мои домашние не поймут если я сочиню такое на своем столе. Они на педали итак косятся и у виска пальцем покручивают ) .

Млин , а ты предложи домашним на выбор хобби настоящих взрослых серьезных мужиков - бухание , рыбалка , охота , картишки , тачки , баня с девочками , можно вместе или по очереди. Пускай сами выберут. Да и вообще болт на тех кто не понимает.
Думаю родне большой разницы нет где именно будет твоя цацка стоять - делай уж сразу напольник - ощущения другие совсем.

[AtamaN]

Я про баню с бабами, бухло в немеряном количестве както сразу не догадался предложить на выбор.

Спасибо Володя за подсказку. )

[Varga]

Эт вековая отмазка самодельщика) Иначе они реально не понимают Причем разок лучше им таки устроить демонстрацию на плэнэре, очень просветляет

А конструктив - отменно, решпект! Люблю такие аккуратные изделия

[AtamaN]

Примерно так выглядят рисунки в "JoyTester"

[BaubasLT]

Prekrasnaja rabota.Moi pozdravlienija. Uvazaju za takije raboty
U menia zagruska zdelana takze <<kleshchi>> No poletav ja snial pruziny i postavil rezinu ot donki " rybatskije prinadlieznosti" Pochemu.Pri popytke vyvesti ruchku iz centra na neskolko gradusov poluchaetsa nebolshoi ryvok.Rezinki ja natenul tak, shto oni chut chut derzit ruchku v centre.I tokda vyvod ruchki iz centra poluchaetsa ochen plavnym, i centr vystavliaetsa ochen horosho.
Teper delaju novyj joy.Elektronika MJoy16.I ot <<kleshchiai>> ja otkazalsia, hotia osi vsio taki sdelal. Postavil pilnik ot granaty. No evo mochil diz toplive 4 sutki.Hotia joy i nastolnyj, etot kusok reziny ochen horosho dajot nagrusku. No centra kak takova netu.To est rukoj centra nechustvuesh.No esli ruku sniat s ruchki, centr stajok prekrasna, potomu shto rezina stla miahaja, no nepoteriala i formy, i kakoi to zoskosti.
Kogda zakonchiu, vylozu fotki svoevo chuda dlia vsieobshevo rasterzanija

[AtamaN]

Одел ручку от Х52 которую любезно предоставил под мой проект пилот САДКО,на свое самопальное чудо. Впечатления самые положительные. Плавность и мягкость хода, очень точное позиционирование прицела на кабине СПИТФАЕРА, просто неможет не порадовать. Пока летаю без гофра с клещевой загрузкой. Ступенька перехода не раздражает и нисколько не мешает. Зато при пилотировании позволяет оценивать мысленно положение рулей.

Распаял две хатки и все кнопки какие были на контролер МДЖОЯ, трохи морочливое занятие резать дорожки на сайтековских платках, зато кнопалок хаток и всяких переключалок теперь с лихвой. Конструкция временно прикручена струбцинкой к слоту, а вообще планируется что ето будет настульная конструкция.

[Varga]

Конструкция временно прикручена струбцинкой к слоту.

Улыбнуло))

[VenK]

Санёк! Даш за ручку подержаться, ты обещал!!!

[RusIvan]

Весьма и весьма) Респект. Особенно за тщательность и аккуратность). Когда каждая деталь сделана с любовью, и отовсюду не выпирают потеки клея пучки кое как припаянных проводов это вызывает особое восхищение)))

[AtamaN]

Клей вообще нигде не применялся. Все металическое (скажу больше дюралевое) ниодной детальки кроме каленых осей от шаговиков нет из черного метала. И когда вся конструкция механики в собранном виде была вымыта кисточкой в керосине, то в рабочем кабинете воцарила определенная атмосфера авиации. Очень много деталек выпиливалось надфилями, поетому без вдохновения ниделалось ничего. К некоторым узлам возвращался по 2,3 раза. И после 1 месячной експлуатации в тестовом (безкорпусном прикрученом струбциной к столу) варианте выяснилось что еще раз переделаю "клещи" от механизма центровки. Сделаю их пошире дабы была возможность одну пружину ставить с разным начальным натяжением. И латунный толкатель который их раздвигает обретет или трансформируется в толкатель с махоньким подшипничком на своей оси. Дабы свести к нулю трение его о "клещи". Он будет по ним катиться.

[gogoblin]

Красненькие струбцины заполонили весь мир.
Где-то на пневманутых сайтах встречал методики тонирования металлов в разные цвета - было б наверное красиво.

[AtamaN]

Да купил както. Их в наборе было 4 штуки. Самоя большая сразу лопнула средненькие я отдал комуто их в руках было противно держать из-за облоя. Выжила самая маленькая.
А вообще у нас в строительном супермаркете "ЭПИТЦЕНТР" Топексовские струбцинки есть недорого и такие что можно кончить если в руки ее взять. Молодцы поляки научились делать.

[Karlson]

Дабы свести к нулю трение его о "клещи" ....

..нужно было половинки клещей насаживать прямо на ось...

[AtamaN]

Да, маестро КАРЛСОН прав. Если центр вращения клещей посадить на ось, тогда трение (проскальзывание) толкателя сводится к нулю. Но из за того что посадить клещи на ось является сложно, то как выход из положения ето маленький подшипник на толкателе.

[Karlson]

сложно? и это говорит человес сваявший такую механизьму?

попробуй сделать центровку кри помощи пружин как на коте,пружины навить дело не хитрое,конструкция намного проще и места меньше занимает...ИМХО для настольника оптимальный вариант..
