Напольный легко повторяемый металлический РУС

[smpl]

Здравствуйте, уважаемые вирпилы!
Сделав когда-то флопподжой, зародилась идея о конструкции из более доступных материалов, ведь 5" флопповоды теперь не так часто и встречаются.
При просмотре тем данного раздела встречал много качественных механизмов, изготовленных с помощью станков. Но доступа к станкам не имеется, поэтому хотелось, чтобы джой легко собирался в домашних условиях. Решение было найдено, и может быть кого-то и заинтересует.

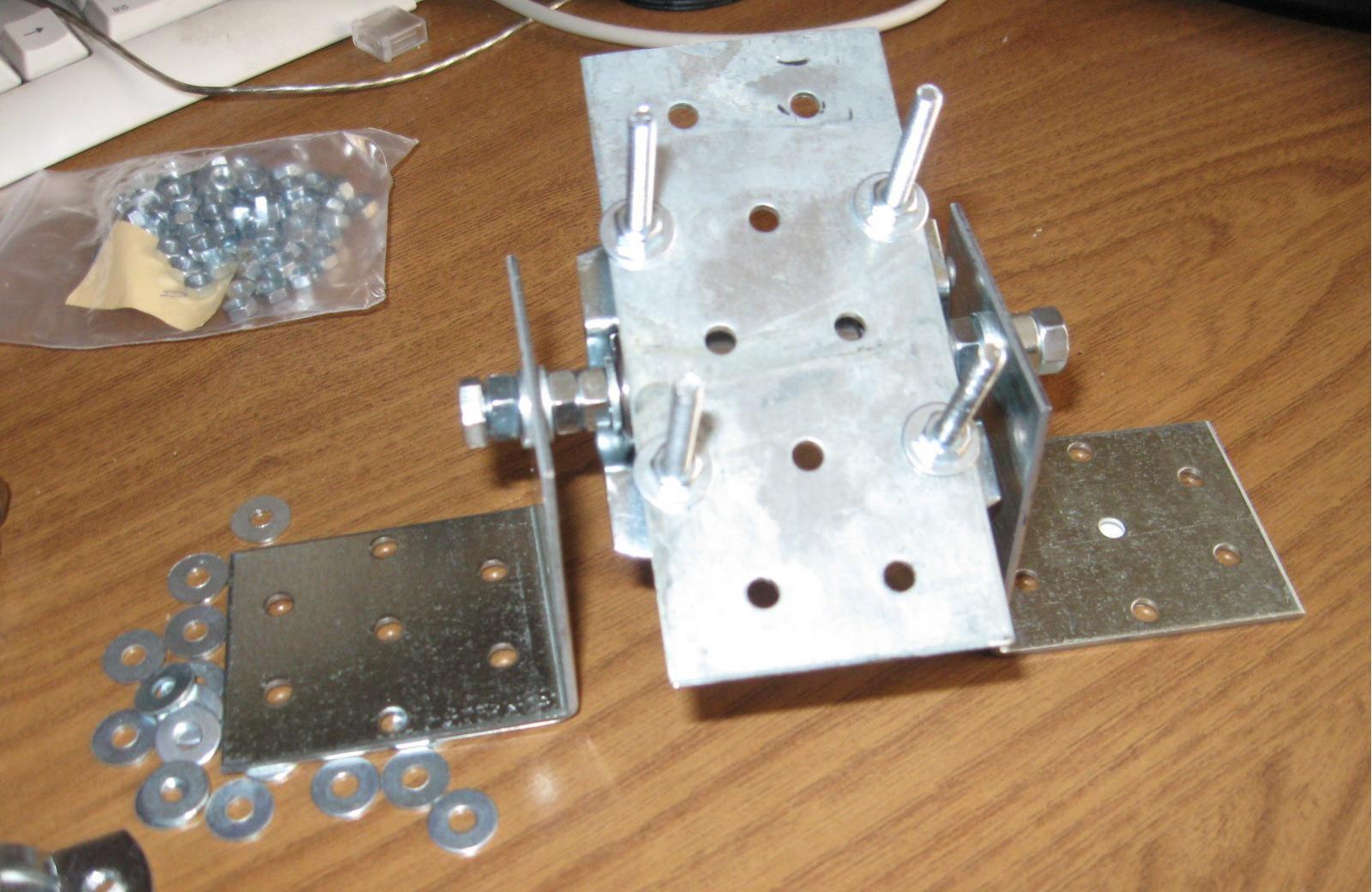

Основная идея - подшипники крепятся с помощью хомутов.

Для изготовления понадобились:
- 8 подшипников (Dвнутр=6мм, Dнешн=19мм) (по 2 подшипника на полуось);
- два хомута для труб (одна его половинка прижимает два подшипника);
- 2 уголка 50х60 мм;
- пластина 50х100 мм;
- болт М6х80 и болт М6х90;
- гайки М6 и шайбы dвнутр=6мм;
- 4 винта М4х45;
- гайки М4 и шайбы dвнутр=4мм;
- сверло d=6 мм (в уголках 50х60 мм сверлиться отверстие под болт М6);
- дрель;
- палка от лыж.

На все-про-все вместе с деталями для ограничения хода ручки (который еще не сделан) ушло около 700 руб.

Продолжение следует...




----------------------------------------
Подробный мануал по изготовлению






----------------------------------------

[PoHbka]

Прэлестно, прэлестно! (с)
А в деле как, пробовал? Мне подход нравится.

[smpl]

В деле (в ил-2) еще не пробовал, поскольку не до конца собрал.
А вообще ход ручки очень даже нравится.

[PoHbka]

А если еще такого плана педали придумаешь, то вкбшники призадумаются )))

[GRAF 39]

А с нижней оси как вращение снимать?

[smpl]

2 PoHbka
Педали я уже придумал и использую их)

2 GRAF 39

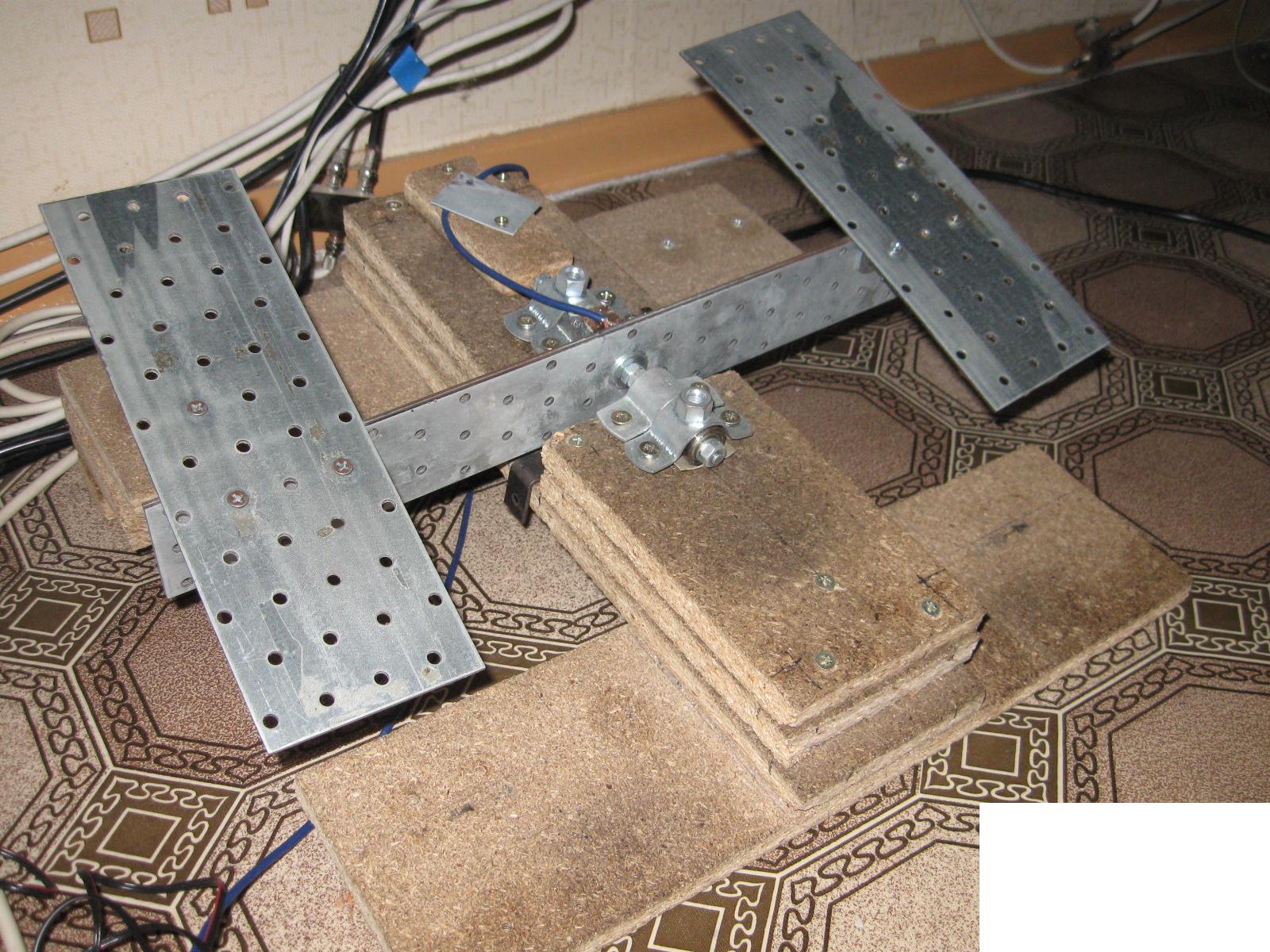

С обоих осей угол буду снимать примерно как на педалях (см. фото)

Такую систему использую на флоподжое - ее преимущество - легкая настройка. Линейность вполне удовлетворяет, я бы даже сказал, что нелинейности не замечаю.

[PoHbka]

Не, педали не впечатляют ) Вкбшникам можно расслабиться

[Flanker13]

Интересная конструкция. Обязательно доделайте. Очень интересен результат ДжойТестера. Какие резисторы будут, какой контроллер?

[smpl]

будут датчики холла SS495A и контроллер Mjoy16

[Color111]

Оригинально!
А какой будет механизм центровки?

[smpl]

Для некоторых это может показаться недостатком, но механизма центровки не будет, поскольку отношусь к категории вирпилов, летающих без нее.

Конечно, возможны варианты с пыльниками или пружинами, но я эти темы, если признаться, даже не изучал

[Color111]

Для некоторых это может показаться недостатком, но механизма центровки не будет, поскольку отношусь к категории вирпилов, летающих без нее.

Конечно, возможны варианты с пыльниками или пружинами, но я эти темы, если признаться, даже не изучал

Я тоже при постройке флоподжоя не продумал сразу схему центровки(потом долго ходил вокруг джоя, в надежде, что какая-нибудь мысля в голову придет). Одно время летал без неё. Могу сказать, что точность позиционирования крафта в бесцентровочном варианте джоя достигается потрясающая(ничего не мешает). Но, постоянно удерживать палку от падения у меня уставала и затекала рука. И к тому же, как мне мыслится, искажается реальность положения вещей - прикладывается сила не на отклонение, а на удержание палки от падения(о, бедный реализм).
В твоем случае, я бы попробовал сделать раздельную цетровку(см.картинку).
На тангаж, исходя из твоей конструкции, так и просится такая. На крен, можно подумать...
Я не стал рисовать мелочи для тихой работы пружин. Если надо расскажу.

[Cyber-Cyber]

smpl, идея классная, респект. Сама технология - находка. Недостаток один - не очень компактно, в корпус заводского джойстика не запихнуть. А компоновать можно по-разному - кроме напольного, и "табуреточный" вполне получится.
Железа много - это не будет мешать датчику Холла?

[BorzoMetr]

Спасибо за идею, потому как уже года 2 ищу подходящие пятидюймовки фдд ,но одно японское abnormal попадается.

[Вадим70]

Идея по материалам хорошая! Не так давно заходил в магазин "Центр крепежа", всевозможные уголки, пластины и т.п. Подшипники тоже не проблема. Кому не досталось флопов и трезвых токарей, можно примерить на себя. А так, конечно молодец!

[Gelo]

Для такой конструкции так и просятся корпусные подшипники, но я не видел маленьких

[smpl]

В твоем случае, я бы попробовал сделать раздельную цетровку(см.картинку).

На флоподжое без центровки летаю год. Привык и очень нравится. Вообще, конечно, в напольном русе ручка будет поувесистее. Как говориться: "Время покажет" . Но за идею большое спасибо! Возможно и пригодится в перспективе.

Железа много - это не будет мешать датчику Холла?

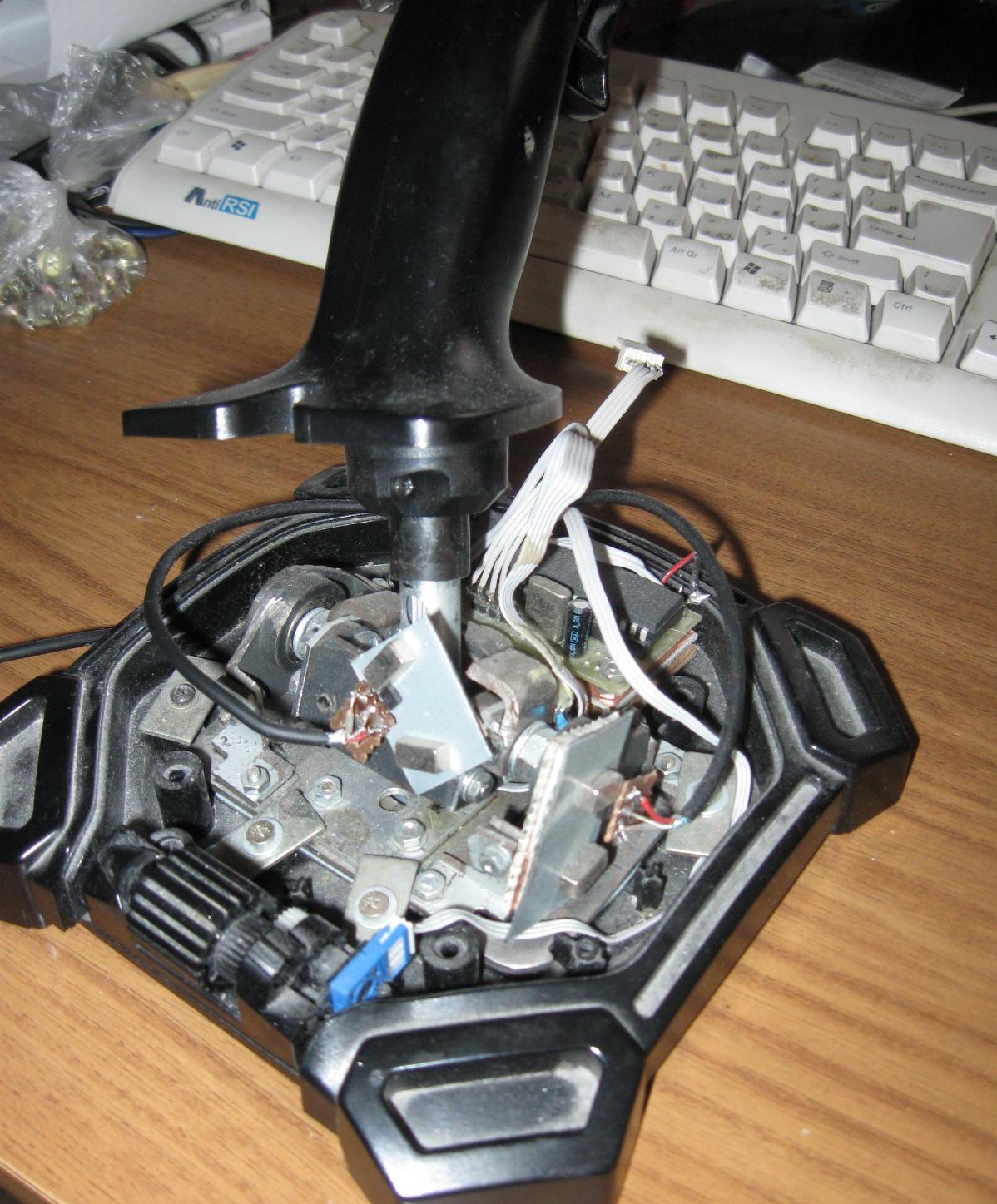

Как оно будет, пока не могу сказать. Хотя, если судить все по тому же флоподжою (см.фото), где на мой взгляд железа предостаточно, то датчики холла чуствуют там себя очень даже хорошо Обязательно отпишусь, когда поставлю их на штурвал.


Очень рад, что идея понравилась и, возможно, кому-то и пригодится.

[Color111]

Железа много - это не будет мешать датчику Холла?

Самое главное, чтобы не было очень близко расположенных металлических частей с задней стороны датчика Холла. У меня с задней стороны ДХ металл на расстоянии 1см - работает нормально!

[L-i-S]

У меня вопрос. Если я понял правильно с фотки то нижняя ось в этой механике неподвижна. Так как туда датчик с магнитом думаешь устанавливать ?

[GRAF 39]

L-i-S, я этот же вопрос задавал Ответ на фотках в 6-м посте.

[smpl]

Поставил датчики холла. Пока вариант не законченный (брал провода те, что были под рукой, а не те, которые хотелось )

"Ограничитель хода" - тоже пробный. Получилось как-то громоздко, позже переделаю на более компактную конструкцию.

Также привожу результаты джойтестера. Круги, конечно рисовать не умею - корявые получаются, но в остальном - jTester можно считать графическим редактором

[Baur]

Ну конкурс рисунков в джойтестере ты ТОЧНО ВЫИГРАЛ Такого терпения я ещё не видел

[PoHbka]

Мда... Впечатляет )

[Вадим70]

Я подобную живопись, воспроизводил, когда летал на мышеджое и то надо попыхтеть. Джой на данном этапе выглядит громоздко, но не в эстетике весь смысл-то! Автор его "постругает" и будет подражательный образец, с доступными материалами, без походов к токарям. Мне увы напольники не вставляют, хоть я и не против их, можно попробовать и настольник, по тому же принципу, сделать. только центровку-загрузку я бы всё таки сделал, бывает с адреналином боя так "надёргаешь", что и попасть не возможно.

[Varga]

но не в эстетике весь смысл-то!

Cильно ошибочное мнение. Как гласит классическая легенда - красивый самолет и летает хорошо... Но если смотреть утилитарно - это не громоздкость - это хаос. Ощущение творчества школьника мощнейшее, причем вплоть до отторжения. Я не хочу обидеть автора - любой, делающий сам и для себя, заслуживает уважения... Но это несколько некомильфо.

Думаю тест-вариант можно считать зачотным - сейчас надо сделать и красиво и удобно. А как уж там автор себе загрузку реализует - его дело, тут все тока на привычках строится...
