изготовление надежных кнопок для джоев

[2GvShAD_Drakon]

Привет народ!
Если на этом форуме уже есть про переделку кнопок типа МТ, КМ то сори.

Короче меня просто бесят плохо срабатывающие кнопки на джоях, по этому начав конструировать свой комплекс задался вопросом элементной базы, а именно с кнопок, тумблеров переключателей и хаток.

Лучшая элементная база это конечно военная!
Лично у меня на работе много кнопок типа КМ, покрутив их в руках, попив пивка - поперла масть.

начал с простого - переделка тумблера МТ1
+ высокая надежность
+ удобный крепеж
+ относительно малые габариты
- слишком маленький "клювик"
- большое усилие переключение

сначала пробовал ослабить пружину, получилось геморойно и ненадежно переключается,
по этому тумблер оставляем как есть, просто удлинняем рычаг ручкой!
слегка обтачиваем "клювик" надфилем или маленьким наждаком и нарезаем резьбу М3!
а дальше кто на что горазд в подборе или изготоалении декаративной ручки.

[2GvShAD_Drakon]

Следом взялся за кнопку КМ1-1
плюсы вышепечисленные
- большое усилие для нажатия
- большой ход штока
устранил след образом:
спилил клёпки с микрика, разобрал кнопку, убрал пластинку, пересверлил отверстия в корпусе, закрепил микрик винтами 1,5 мм.

процедуру делал давно так что процесс не сохранился но
на фото вроде все понятно....

для еще более слабого нажатия можно изъять пружину которая во втулке с резьбой кнопки, но мне и так показалось неплохо!

[2GvShAD_Drakon]

Нус а теперь самое интересное! изготовление двойного переключателя, птойного и хатки.
Для изготовления нужно: фальгированный стеклотексталит, микрики от указанных кнопок или тумблеров.
Главным и наиболее сложным элементом кнопок является специально точеная шпилька.
чертеж забыл на работе завтро если народу интересно выложу...
Особо распространяться не буду с фоток вроде все предельно понятно....
Просто несколько советов:
сначала я делал осования переключателей т.е. нижнюю плстинку размерами 33Х17 мм,
сверлил отверстие строго по центрам сверлом 3мм чуток разбивал отверстие тем же сверлом,зенковал.

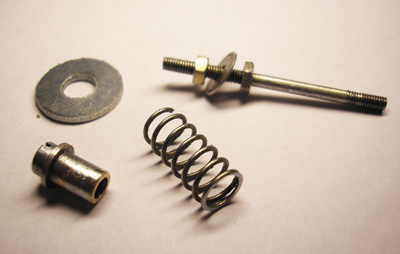

собирал стойку с пружинкой ( пружинку брал от той же раскуроченой кнопки КМ1 , которая в верхней её части).

[2GvShAD_Drakon]

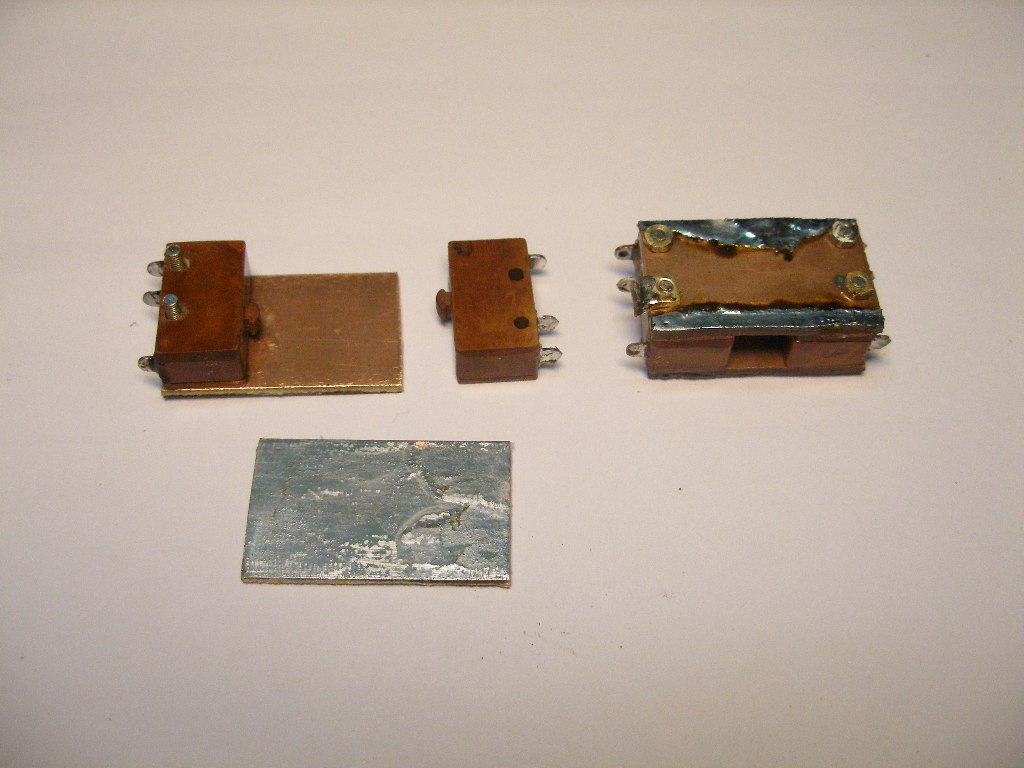

затем собирал микрики в сборку, как на фотках с расчетом, что между кнюпелем микрика и штоком должно быть по 1 мм ( подобрал опытным путем, хотя на любителя, можно без зазора, тогда ход штока будет совесм небольшим).
затем припаивал дно со штоком к сборке (тут работа самая кропотливая, нужно все сделать аккуратно и по центру от этого зависит качество сработки).
затем верхнюю крышку в которой сверлил прорезь шириной 4,3мм длиной 10мм для центровки штока.
размеры боковин 33Х20мм, верхней крышки 17Х50мм в которой в последствии можно сделать отверстия для крепежа

[2GvShAD_Drakon]

дальше все аналогично на фотках все видно.

[2GvShAD_Drakon]

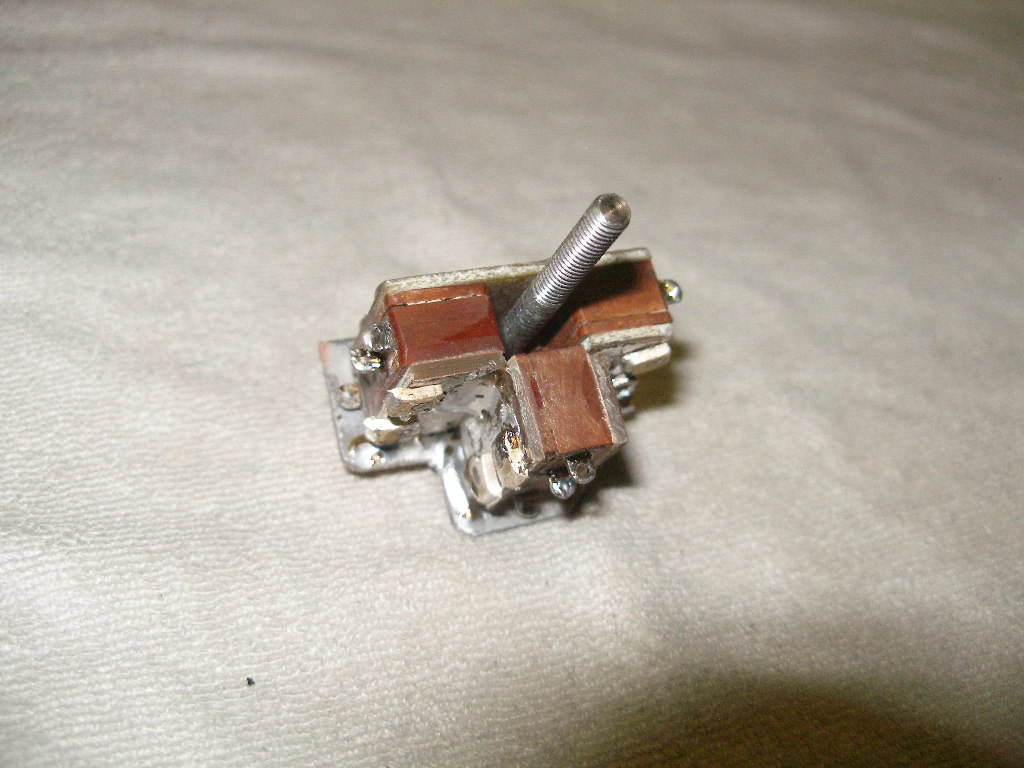

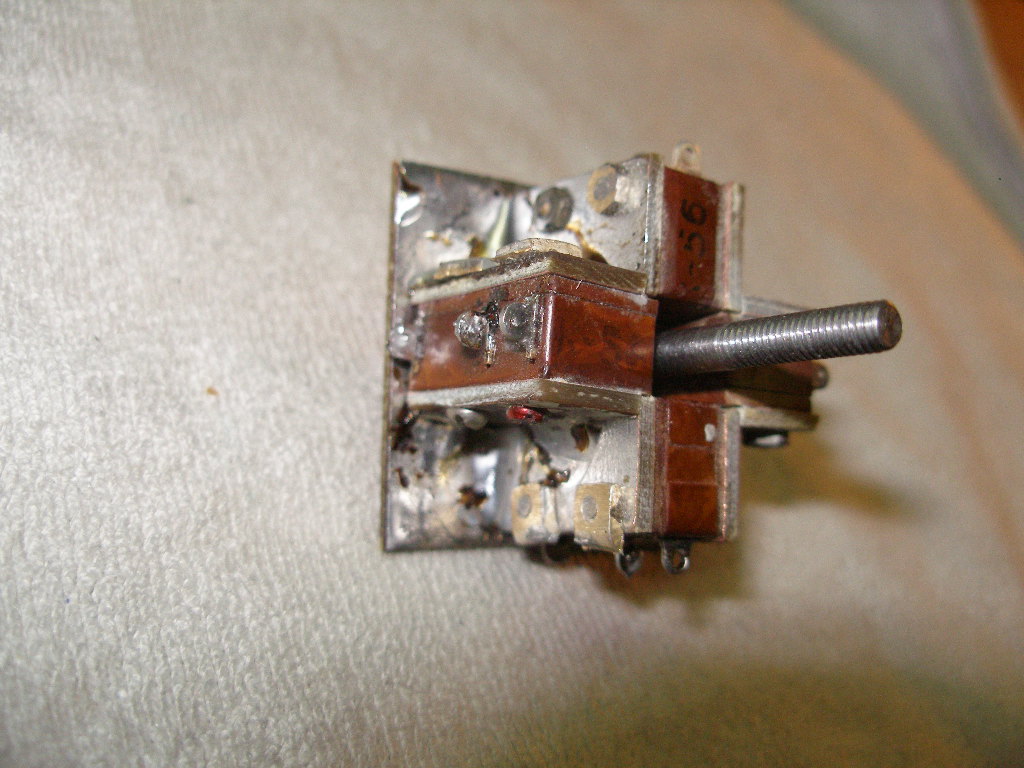

и хатка.....
на хатке пришлось изменить тактику крепления микриков.
на противоположных микриках крепил винтами пластинки стеклотексталита размерами 12Х20 и 10Х20
припаивал каждый микрик к основанию отдельно по очереди.
соблюдая растояние 1мм между кнюпилем микрика и штоком!

и напоследок еще очень важный совет!
я использовал БУ кнопки и тумблеры, по этому я их все вскрывал и чистил контакты нулёвкой, затем промывал спиртом! чего и вам настоятельно советую!

после небольшой практики я насабачился делать по 7 переключателей за вечер.

[2GvShAD_Drakon]

красавцы!

[Alex Oz]

Боюсь огорчить, но высокой надежности вряд-ли получится - кнопки KM1-1 имеют износостойкость порядка 10000 циклов( гарантированных), (реальных пусть в 2-5 раз больше) - для хатки все равно маловато будет. В практике встречались такие, причем именно ещё советского производства, и вроде бы несильно работали - ломалась бронзовая пружина центрального контакта. В любом случае - удачи в творчестве

[servio]

Я для своего джоя хатку тоже сам делал. У меня была уже изготовленная ручка и размер посадочного места для хатки был определен ее конструкцией. Запихнуть четыре микрика в хатку у меня возможности не было. Пришлось придумать что-то покомпактнее. Пока все успешно работает, не жалуюсь.

[servio]

[Алекс]

а как таких кружков из текстолита нарезал?

[2GvShAD_Drakon]

Я для своего джоя хатку тоже сам делал. У меня была уже изготовленная ручка и размер посадочного места для хатки был определен ее конструкцией. Запихнуть четыре микрика в хатку у меня возможности не было. Пришлось придумать что-то покомпактнее. Пока все успешно работает, не жалуюсь.

вот после этох "китайских" кнопок я решил переделать на "военные" т.к. закалебался их на хатке джоя перепаивать!
а насчет миниатюризации - есть кнопки МП7 из той же серии но меньше раза в два...
у меня на них аж 3 хатки на РУСе Х45!
на русе и руде это работает 1 год и ни одного сбоя....
кроме того хорошо чувствуется момент сработки всех этих кнопок

[2GvShAD_Drakon]

вот эскизик штоки
в автокаде рисовать влом так, что сори народ.
еще были мысли по изготовлению бесконтактных кнопок и хаток на холлах ну или герконах.
с электроникой все более или менее ясно (можно использовать электронный ключ типа К176КТ1 или 3 для управления контроллером потенциалом +5В).
а вот компактную и надежную механику чета не придумывается...

[AIRgun]

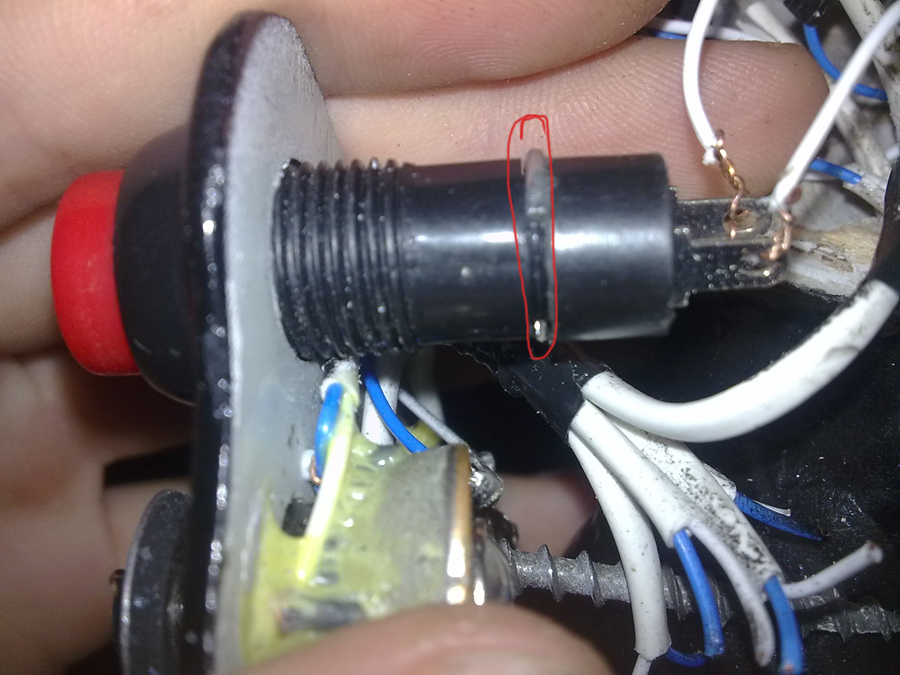

Купил случайно кнопки с фиксацией, система там как в ручке. И тут подумал, а ведь можно сделать вечные кнопки.
Нужно сделать так, чтобы контакты после щелчка не продолжали контачить, а отходили чутку обратно, получается и мощный щелчок и долговечная кнопка.
Вначале нужно обрезать деталь, с ребрами заточенными под 45град, она крутится при нажатии вставляя свои ребра в пазы разной глубины, как в ручке.


Далее все собираем и тупо не докручиваем колпачок до тех пор, пока не уйдет фиксация.
