Кокпит у Вас дома

[WerVolK]

Всем привет!
В рамках проведения программы "Коккпит в каждый дом" стартует проект по созданию "гнезда вирпила" чем мы хуже буржуев!
Здесь и далее буду излогать свои мысли на этот счёт, если вы не против.
Концепция такова:
За основу я решил взять кабину МИГ-3 (нравится больно) - материал фанера 10мм.

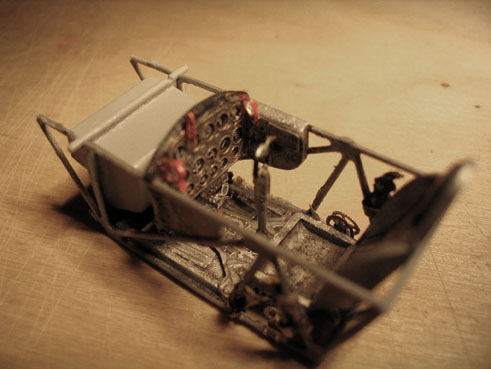

Принципиальная схема изображена на эскизе.
Устройства управления планируется создать на основе контроллера от Maxika и будут состоять из: Педали от многоуважаемого Ильи UIV
Рус надеюсь от него же
Руд в "коробочке" см оригинал
Пока всё продолжение следует....
Советы и помощь "добрым словом" приветствуется....

[WerVolK]

Вот в частности вопрос,
1.Как и из чего сделать ручку последовательного переключения
2.Как сделать так, чтобы тумблер работал как кнопка на джое "щёлк импульс" без фиксации.

[UIV]

Попробую дать совет на основе изготовления своего кокпита.
Проектирование кокпита лучше начать с разработки эргономики.
1. Сначала определить, скока места ты можешь под это дело выделить. Удобно кокпит сделать разборным или состоящим из нескольких частей. Мало ли, перевезти надо будет или просто убрать в другое помещение - например ремонт делать будешь))
2. Очень важное значение имеет расположение кресла, РУС, педалей. Например, если посадка достаточно низкая, то педали должны быть вынесены вперед и если РУС находится не сбоку, а между ног, то при большой длине хода РУС, когда "даешь ногу" на педалях, то возможно задевание ручкой РУС коленей или бедер когда ее отклоняешь вправо или влево. Лучше закрепить ограны управления подручными средствами, выбрать оптимальное\удобное расположение - затем уже это все дело обвешивать приборными панелями и полочками...
Педали внутри кокпита лучше не закреплять стационарно, придут к тебе друзья полетать, а у них ноги короче или длинее))) Будет неудобно, или вообще не смогут
С фанеры не делай. Ее придется лаком покрывать (ведь не будет у тебя в квартире фанерный некрашенный кокпит стоять - неэстетично) - а это кошмар (фанера лаком покрывается в несколько слоев, с последующей шлифовкой). Я свой копит вырезал из фанеры за 2 дня, лаком покрывал 2 недели, очень трудоемкий и нудный процесс. Лучше делай из МДФ, там готовое покрытие нанесено, правда толщина должна быть больше 10 мм (18мм должно подойти по прочности)

[klAster]

Вот в частности вопрос,
1.Как и из чего сделать ручку последовательного переключения
2.Как сделать так, чтобы тумблер работал как кнопка на джое "щёлк импульс" без фиксации.

http://www.avsim.ru/forum/index.php?showtopic=12052

[WerVolK]

Семь раз отмерь один отрежь

[WerVolK]

Продолжение: отмерили - отрезаем...

[WerVolK]

Решил я всёж изфанеры ваять.
Её обрабатывать проще:
1.Берём лекало нужной нам детальки, переносим на фанерку.
2.Лобзиком електрическим по рисуночку проходимся, ех хорошо...
3.Мона шкуркой всё обработать до сборки, я потом шкурить буду, когда все размеры устаканются, строится всё на глазок так сказать-отпилил,прикрутил,внутри посидел,не нравится ещё пиликнул и т.д.
4.Потом шпаклёвочкой по дереву прошелся зачистил как следуети крась себе.Можно балончиками задуть (например места имитации металла), можно валиком алкидную красочку накотать,да и водоимульсионкой тоже хорошо, но тут лак это да...Кста, лаки щас есть на водной основе -сохнут быстро и безвредные...

Стройка идёт но не быстро но идёт,хотя....

[klAster]

Дарю идею. Приборную панель можно сделать из оргстекла, слегка подкрашенного (полупрозрачно) белой краской. Со стороны монитора установить проекционное устройство для слайдов, наподобие детского фильмоскопа, и проецировать на стекло изображение приборной панели. Таким образом число сменных панелей ограничится только числом их слайдов. Естесвенно слайды надо с нормальным разрешением.

[WerVolK]

Гы круто спасибо!

[WerVolK]

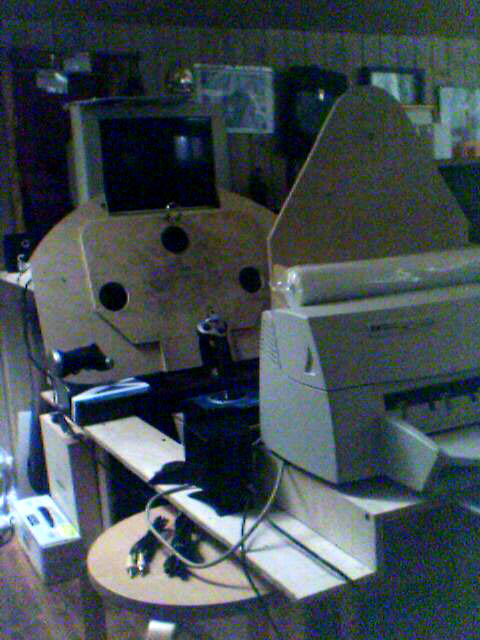

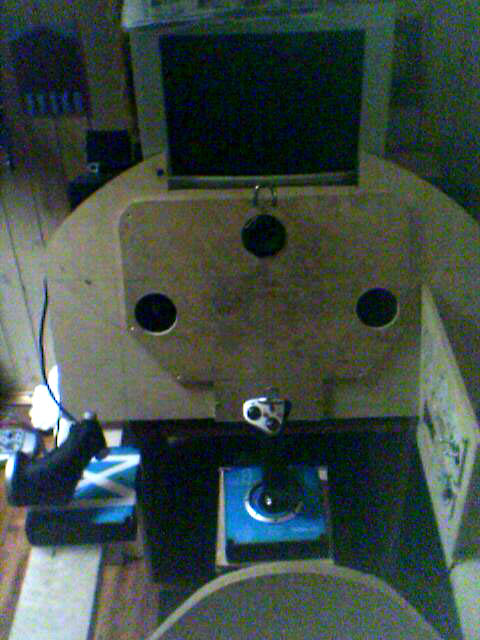

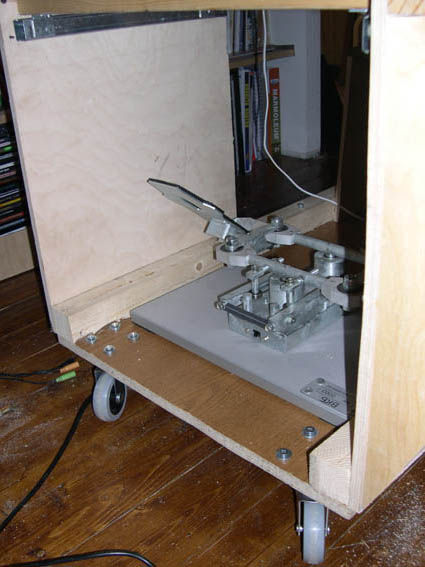

Продолжаем разговор:

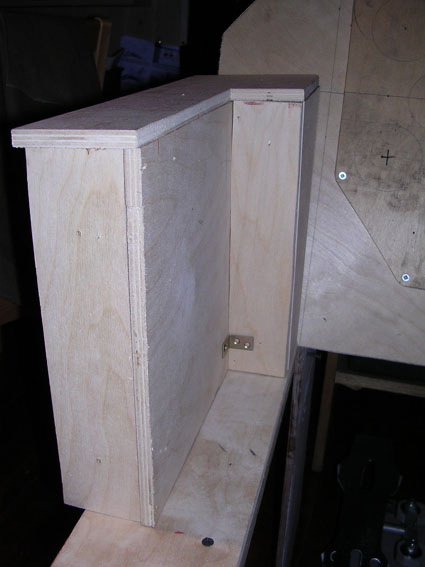

"коробка" под руд-слева, под тумблеры с кнопочками справа

[WerVolK]

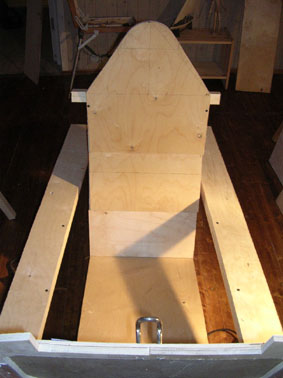

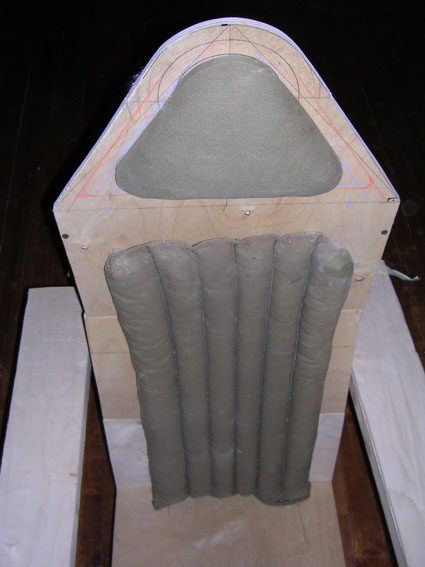

кресло пилота)

[Wherewolf]

а приборы как буш делать? Или glass cockpit будет?

[WerVolK]

ну, приборы пока отложим, хочется конечно полного реализма http://www.simkits.com,но доля условности должна присутствовать мне кажется.

[WerVolK]

СОРРИ ЗА КАКЧЕСТВО

[WerVolK]

к вопросу о приборах, просто песня

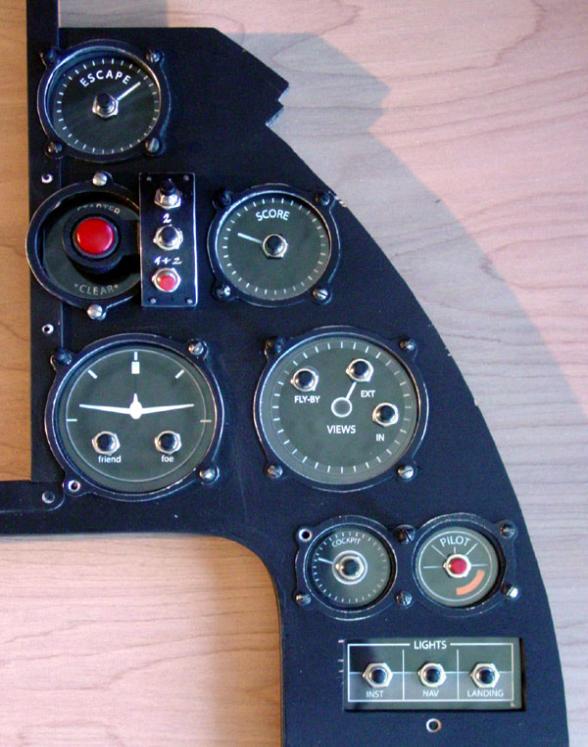

бралося тут http://www.simpit.net/

[Voz]

http://www.simpit.net/

Блиииннн... а парень то просто безбашенный... молодец!

[WerVolK]

есть к чему стремиться

[King Size]

Явот тоже решился на кабину
Завтра за фанерой еду, сегодня електролобзик прикупил.
Если что тоже фотки буду выкладывать, правда у меня тока вебкамера с 640х480 для кручения башкой в Иле.
Тумблеры кстати нормально работают, есть тока проблема с фиксацией положения и приходится постоянно перед взлетом возвращать в исходное положение если сбили или разбился, а принормальной посадке все нормально, просто по порядку все выключил и все.
Кстати чтобы тумблер нормально работал надо вешать на него 2 кнопки клавы, и в Иле соответственно тоже на шасси допустим назначить Q и A.
Я таким макаром сделал фары, АНО, подсветку приборов шасси , выбор движков, и даже стояночный тормоз, еще извратился и сделал предохранитель на бомбах, пока тумблер не щелкнеш бомбы не сбрасываются.
летать стало забавно, щелк-щелк туда сюда

[Necroscope]

Явот тоже решился на кабину
Завтра за фанерой еду, сегодня електролобзик прикупил.
Если что тоже фотки буду выкладывать, правда у меня тока вебкамера с 640х480 для кручения башкой в Иле.
Тумблеры кстати нормально работают, есть тока проблема с фиксацией положения и приходится постоянно перед взлетом возвращать в исходное положение если сбили или разбился, а принормальной посадке все нормально, просто по порядку все выключил и все.
Кстати чтобы тумблер нормально работал надо вешать на него 2 кнопки клавы, и в Иле соответственно тоже на шасси допустим назначить Q и A.
Я таким макаром сделал фары, АНО, подсветку приборов шасси , выбор движков, и даже стояночный тормоз, еще извратился и сделал предохранитель на бомбах, пока тумблер не щелкнеш бомбы не сбрасываются.
летать стало забавно, щелк-щелк туда сюда

Дорогой человек!!!!
ПАЖАЛУСТА выложи схему подключения тумблеров!
Или пульни на мыл tqs(сабака)Mail.ru
А то я себе ужо голову сломал всю как их подключать. :_)

[Maximus_G]

не надо мылом, давай прямо тут =)

[King Size]

Привет!
Схему врядли, у разных клавиатур разные платы и разводка тоже наверно разная (не проверял).
А принцип такой, у клавы сейчас делают разводку из пленки с нанесеными токопроводящей фигней дорожками.
Дорожки идут вертикально и горизонтально, и всегда есть два ряда кнопок у которых горизонтальная или вертикальная дорожка одна и таже,
таким макаром на 3контактный тумблер вышаем по краям сигналы с разных кнопок а посередке общий вот и все, для примера у меня так: Q-A,W-S,E-D,R-F,T-Y,G-H,U-O,I-K,O-L,P-;,[-'.И так далее.

З.Ы. Да кстати это проверено тока в Иле так что за другие симы не ручаюсь, в Ил-2 повторные нажатия игнорируются, я пробовал даже чат включать и все нормально было , хотя несколько раз какуюнить кнопку клинило но это из сажем 30-35 раз всего 2-3, скорее всего какойто тумблер давал дребезг

[Necroscope]

Привет!
З.Ы. Да кстати это проверено тока в Иле так что за другие симы не ручаюсь, в Ил-2 повторные нажатия игнорируются, я пробовал даже чат включать и все нормально было , хотя несколько раз какуюнить кнопку клинило но это из сажем 30-35 раз всего 2-3, скорее всего какойто тумблер давал дребезг

Т.е. ты не заморачивался из-за того что "кнопка" остаёться перманентно нажатой! Я праильно понял?

Блин, я думал у тя релейная или ещё какая-нибудь схема.
Просто для ЛО такая штука не проканает.
Да и для других гам. Жалко.

ДЯДКИ!!!!!
КТОНИТЬ ЗНАЕТ КАК РЕАЛИЗОВАТЬ СХЕМУ ТУМБЛЕР-КНОПКА?!!!!??????

P.S. В поиск не слать! Всё прочитано, ясности нету.
P.S.S. Хочеться всётаки схему без реле.

[WerVolK]

Явот тоже решился на кабину
Завтра за фанерой еду, сегодня електролобзик прикупил.
Если что тоже фотки буду выкладывать, правда у меня тока вебкамера с 640х480 для кручения башкой в Иле.
Тумблеры кстати нормально работают, есть тока проблема с фиксацией положения и приходится постоянно перед взлетом возвращать в исходное положение если сбили или разбился, а принормальной посадке все нормально, просто по порядку все выключил и все.
Кстати чтобы тумблер нормально работал надо вешать на него 2 кнопки клавы, и в Иле соответственно тоже на шасси допустим назначить Q и A.
Я таким макаром сделал фары, АНО, подсветку приборов шасси , выбор движков, и даже стояночный тормоз, еще извратился и сделал предохранитель на бомбах, пока тумблер не щелкнеш бомбы не сбрасываются.
летать стало забавно, щелк-щелк туда сюда

Хе-хе добро пожаловать, приятно видеть что я не один такой псих
Обязательно выкладывай фоты с коментами, и у нас процесс быстрее пойдёт (обмен технологиями и всё такое) да и народу полезно будет.
А с тумблерами я так и не понял.

[WerVolK]

так что сделано за истекший период:

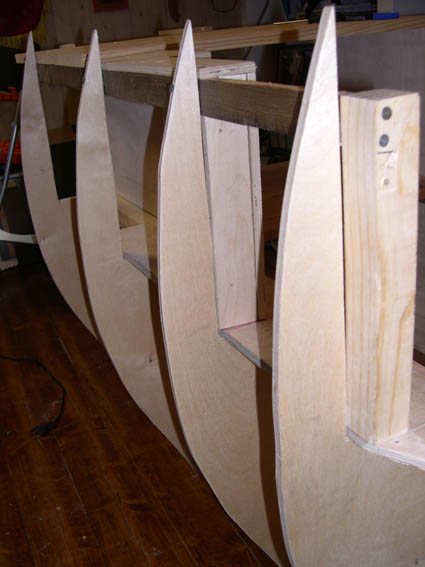

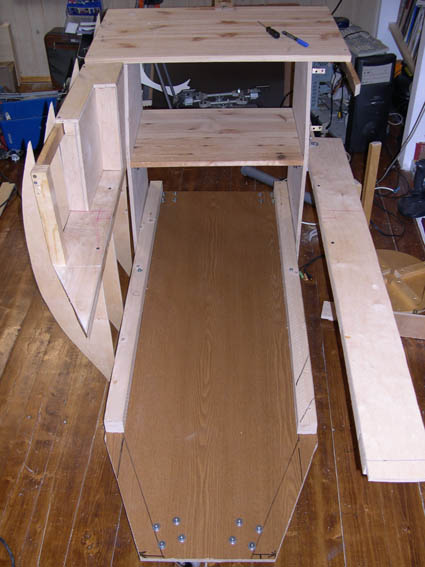

1. Сечения фюзеляжа

[WerVolK]

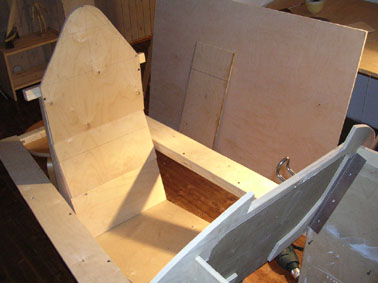

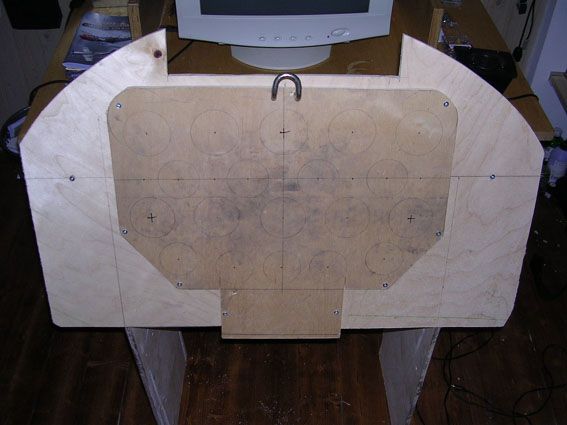

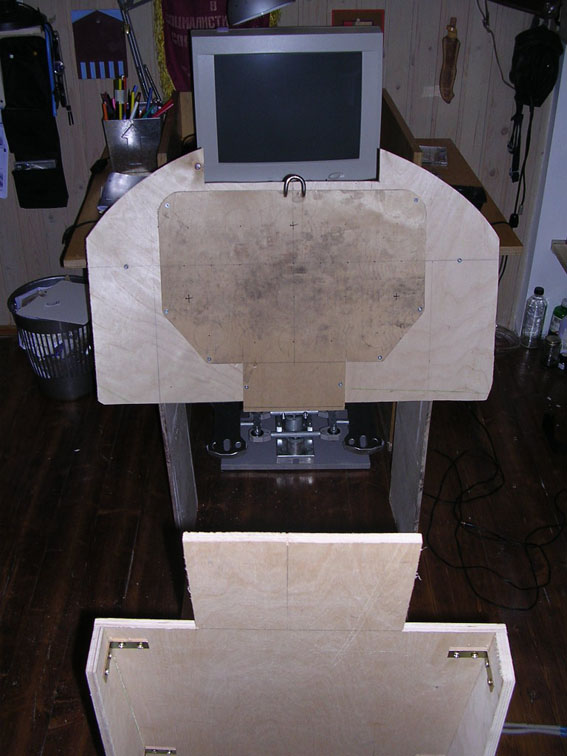

2. Сечения проверены на практике...
