3D MAX и все-все-все

[KAPEH]

Кто-нибудь занимается создание новых крафтов для ИЛ2/ЗС? Хотелось бы получить какие-нибудь ссылки или информацию от таких людей о технологии сборки 3D моделей самолетов для упомянутых симов. Может что-нибудь типа уроков, что ли. Занятие 1: Рисуем крыло. Занятие 2: Фюзюляж. и т. д. И все это с рассмотрением бы конкретного аппарата. Чтоб понять до мелочей, от желательного количества полигонов на каждый конкретный агрегат до создания работающих приборов и анимирования.

[ReviZorro]

Многое много узнать из IL-2 Modelling Q&A на сайте Luthier'а:
http://www.il2center.com/FAQ.html

[naryv]

Я вот тут начал B25 делать, правда не знаю, на сколько всё правильно делаю, могу выкладывать, это потихоньку, может кто из знающих людей подскажет что не так сделал В общем если есть интерес - то начну

[McFlyer]

Давайте в этой ветке обсуждать 3D моделирование. Может ее в скором времени наверх пришпилят, если окажется полезной.

[operok]

Давайте.
Я сходил купил последний 3д студио. Поставил. Что дальше делать?

[KAPEH]

2 naryv:
Ну, так покажи чего наваял. Интересно же !!! Знатоки подтянутся, укажут путь-дороженьку ... надеюсь. Да и нам "чайникам" полезно будет.
Я вот хочу .. может и не в тему, но ... Миг15бис заделать. Может моя работа сподвигнет ОЛЕГа про Корею вспомнить. Материальчик коплю.

[naryv]

Ну что ж тады приступим пожалуй
Сразу предупреждаю, моделированием самолётов в 3DS е никогда не занимался так с=что будем действовать по принципу - "не умеешь сам - научи другого"
Я делаю всё в 5 Махе. Делал всё как рекомендуется в туториале Маха для низкополигональных моделей. Самолёт - штука симметричная, поэтом делаю одну половинку, вторую потом присоединим.
Для начала находим максимум информации по интересующему нас самолёту(самое главное  - естественно чертежи). Фотки помогут для моделирования деталей. Чертежи вставляем как бэкграунд для вьюпортов left, front, top. Делается это через меню Views->Viewport Background(Alt+B) - выбираем файл и активный вид. (Важно!!! Делать Aspect Ratio - Math Bitmap, а то его растянет и масштаб не будет соблюдён) Итак - первый результат работы Если я слишком подробно говорю, вы свисните, буду поменьше на детали отвлекаться

[naryv]

Сразу совет - сохраняйтесь почаще и в разные файлы(в диалоге сохранить как есть волшебная кнопочка "+" она к имени файла добавляет постоянно увеличивающийся номер).
Да вот сразу то до чего я добрался к текущему моменту, а то может не стоит и огород городить

[naryv]

Вот отрендеренное

[naryv]

Начал с хвостовой части фюзюляжа(про то какие части должны быть в модели - на il2center.com у Лютиера)Для этого делаем box такой, чтобы как на картинке по длине и высоте попадал (примерно) на тот кусок самолёта который сейчас делаем в одном из видов. Если бэкграунды не всех видов попали в одну точку(как у меня) то можно просто подвигать объект до совпадения а потом изменить размеры. Да забыл вначале указать, что в опциях Viewport Background. Надо поставить галочку Lock Zoom/Pan.
У бокса поставить такое количество Segments, чтобы видеть как этот бокс потом будет изгибаться - у меня LengthSeg =3,Width = 2,Height= 3.Если сразу не получилось, то все параметры можно поправить во вкладке Modify(следующая справа за Create ).Да забыл - у меня главный вид - Left поэтому во всех остальных я двигаю объекты чтобы добиться наложения

[KAPEH]

А переплеты фонаря и штурманской кабины потом вырезать планируешь? И вот еще. Вспоминая как у "мессов" хвосты обрываются, могу предположить что при моделировании используются оболочки а не твердые тела. У тебя как?

[naryv]

А переплеты фонаря и штурманской кабины потом вырезать планируешь? И вот еще. Вспоминая как у "мессов" хвосты обрываются, могу предположить что при моделировании используются оболочки а не твердые тела. У тебя как?

Да, всё это - "на потом" , когда будет ясно сколько всего полигонов в модели, где можно добавить, где - нужно убавить. По второму вопросу - не очень понял - что ты подразумеваешь под "оболочками" и "твёрдыми телами" - если "твёрд. тело" - это закрытый объект (в смысле без дырок) - то я пока не понял - так ли их надо делать, или это потом в ДМ само произойдёт, в любом случае - дырки между отсеками сделать - не проблема

[Maza]

Ребаты!! Делайте больше крафтов хороших и разных!! Бог в помощь (может и сам возьмусь еси найду подходящую кандидатуру самолета) Но тут такая вещь что все надо делать в 3Дмакс версии 3..У них проги конвертирования под 3 версию расчитаны ,так что уточните этот факт...(сам вот не пойму в чем делать ,либо сносить 4 версию ставить 3 либо все же в 4 мона работать)...

[naryv]

Итак - идём дальше

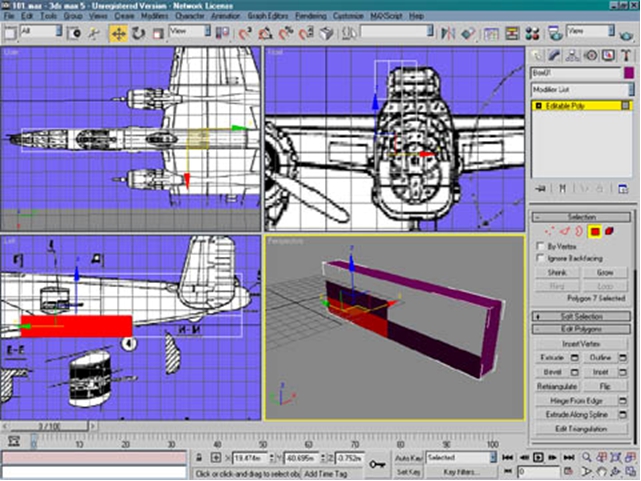

Надо преобразовать наш бокс в Editable Poly, для этого - правый клик на боксе и convert to -> Editable Poly. Переходим на вкладку Modify и выбираем SubObject Level - Polygon. Поворачиваем (лучше всего это делать в окне перспективы) бокс той стороной, которая будет в центре фюзеляжа(т.е. снаружи - не видна) и кликаем на все полигоны которые с этой стороны будут, и удаляем их. Следите за тем, чтобы не наудалять лишних полигонов (можно поставить галочку Ignore Backfacing - так будет проще)

[naryv]

Ребаты!! Делайте больше крафтов хороших и разных!! Бог в помощь (может и сам возьмусь еси найду подходящую кандидатуру самолета) Но тут такая вещь что все надо делать в 3Дмакс версии 3..У них проги конвертирования под 3 версию расчитаны ,так что уточните этот факт...(сам вот не пойму в чем делать ,либо сносить 4 версию ставить 3 либо все же в 4 мона работать)...

По - моему - там главное чтобы все объекты были Editable Mesh, а конвертнуть в этот самый меш - не трудно, кроме того экспорт ещё никто не отменял - из 5 Маха можно сохранять хоть в формате 3D Studio 4 для DOS , так что не думаю что это - большая проблема, а делать что-то в 5 мне удобнее

[naryv]

Итак - получили корзинку (может быть =SF=KAPEH это и назвал оболочкой?)

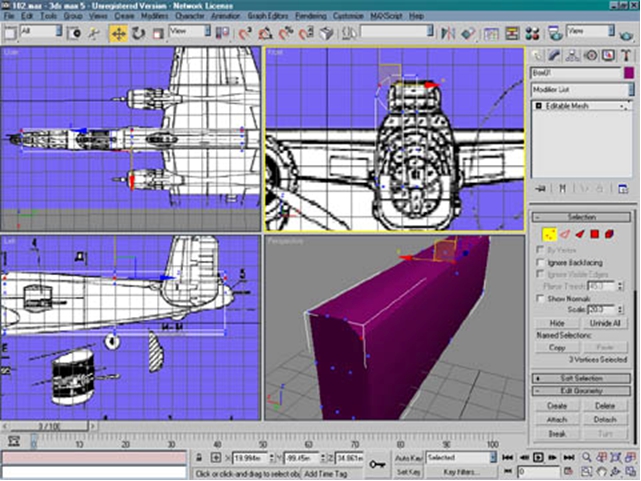

Дальше - придаём ей форму фюзеляжа - сначала как в разрезе - чтобы был как-ба квадрат со скруглёнными границами- для этого выбираем SubObject Level- Vertex и перемещаем вертексы примерно как у меня, всё конечно зависит от конкретного самолёта

[naryv]

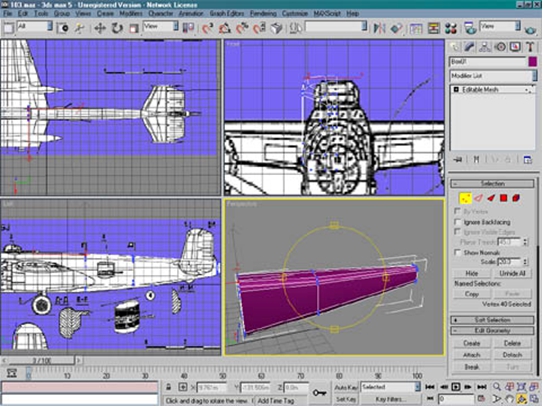

Теперь - вид сбоку - так же вертексами меняем форму нашей уже не коробки

[naryv]

Ну что-ж Будем считать первый урок оконченным Если что -то не понятно, спрашивайте, может это и мне не понятно , вместе разберёмся. Ну а продолжение, после рекламной паузы

[48H6]

Это супер интересно!
А попробуй NURBSами вдоль направляющих обтянуть, птотом в MESH конвертнуть, потом оптимайз, там, полигонов убрать, и приехали. Получится именно поверхность.
самолет то так и сделан в реале - оболочка натянута на шпангоуты, или как там в авиации они называютя

[naryv]

Это супер интересно!
А попробуй NURBSами вдоль направляющих обтянуть, птотом в MESH конвертнуть, потом оптимайз, там, полигонов убрать, и приехали. Получится именно поверхность.
самолет то так и сделан в реале - оболочка натянута на шпангоуты, или как там в авиации они называютя #

Да вобщем-то так и у меня получается - только изначально - низкополигональная модель, а с NURBS-ами мне лично сложнее работать)))

[Pavel Shirshov]

Неплохо написано!

[FarCop]

Во как!!! У вирпилов оказывается это семейное! А я думал, что один такой ерундой втихаря занимаюсь . Вернее, начал в августе. Правда еще ничего дельного не сваял, т.к. занимаюсь освоением с "0" (книга 800 стр.) и пока потихоньку приближаюсь только к середине, но всё
впереди!
Как говорил товарищ Саахов: "Тарапыца нэ надо, товарищ Щурик"(с) "Кавказская пленница"


С уважением,

[48H6]

2 naryv:
ага! то есть, потом из бокса можно сделать MESH и она будет пустотелой? так?

[KACATKA]

У нас вроде для моделирования целый раздел есть.

Или только в Ил2 ходим?

[KAPEH]

2 naryv:
Вся фигня в том, что я 3D моделированием занимаюсь токо в АвтоКАДе. Там такая фигня - есть тв. тельное моделирование (т.е. создаем, например, куб и можем в нем дырку сделать, кусок оттяпать спилить че-нибудь и т.д., тобишь объект ведет себя как тело из куска дерева, бетона, г ... не важно из чего), и поверхности (так называемые сети). Ни дырок, ни всего вышеописанного с ними сотворить не возможно.
Я, хотя уже немного пробовал в 3D MAXе работать, думал что в оном пакете такая же фигня. Но из твоего описалова понял, что ошибся. Буду учиться заново. Ты главное продолжай уроки. Народ уже в восторге, потом еще и спасибо скажут.
Кстати, лазил к Лютиеру в FAQ - ни фига не понял, там все для продвинутых. Может г-н Лютиер по-русски чего-нибудь напишет?
2 КАСАТКА:
Зашел я в упомянутый спецраздел, да там, судя по всему, только один =SF=LOFT 3D интересуется , а остальной народ без 3D MAXа как-то ... платмассой обходится. Уважаю их увлечение, сам такой. Только вот еще и по-летать на своем ваянии хоца
