Thread: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

  1. 13-03-2007, 15:53 #1
    Soul
    Soul вне форума
    Зашедший
    Join Date
    Mar 2004
    Posts
    84

    Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Привет всем!
    Представляется на суд общественности данный летный комплект.
    При проектировании ставилась задача категорически отказаться от люфтов и обеспечить максимальную плавность хода и точность.
    Кратко о изделии.

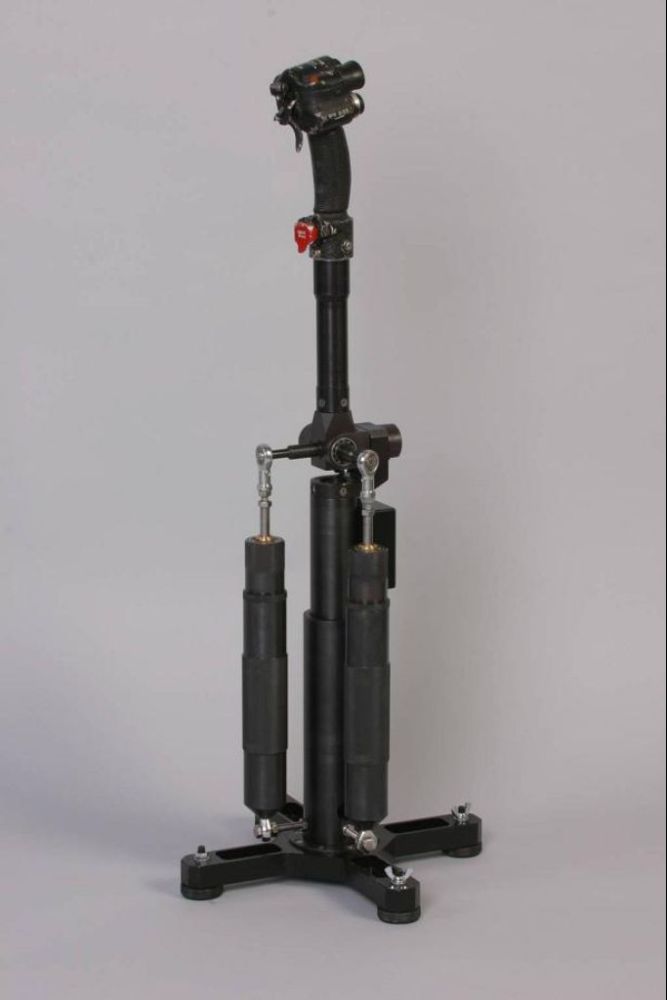

    РУС выполнен из металла. Верхняя часть, ручка и шарнир изготовлены из В95 и анодированы в чернвй цвет. Основание и колонка выполнены из стали и оксидированы. На основании установлены регулируемые опоры с резиновой пяткой.
    В качестве датчиков используются датчики Холла и магниты. Точность - 1024 отсчета. Контроллер Миндога.
    Ручка ранее принадлежала славному МиГ 23. На ручке расположены кнопки и четырех позиционная и восьмикнопочная шестандцатипозиционная хатки.
    Загружатели обеспечивают независимую загрузку каналов крена и тангажа. В загружателе установлены две предварительно затянутые пружины. Верхняя часть загружателя содержит латунные буксы, установленные в самоориентирующихся опорах для избежания заклиневания и трения при качании загружателя и штока.
    В шарнирах установлены подшипники качения.
    ПЕДАЛИ выполнены из В95, основание выполено из стали. На основании установлены регулируемые опоры с резиновой пяткой, что исключает сдвиг педалей при полетах.
    На педалях установлены гидродемпферы качания. Загрузка осуществляется пружиной с жестким центром и качающимися ламелями.
    В качестве датчика используется датчк Холла и магниты. Контроллер Миндога.
    РУДЫ выполнены из металла. Ручки и рычаги - из В95, основание - из стали. На ручке установлены кнопки и четырехкнопочная хатка. На корпусе установле верньер триммеров РВ. Ручки могут соединяться и перемещаться одновременно для полетов на двухдвигательных самолетах или раздельно.
    К качестве датчиков применены резисторы. Контроллер Миндога.
    Для всего добра изготовлены ящики с ложементами для укладки изделий.

    Отдельное спасибо CatFish за помощь в изготовлении контроллеров.

    На все ваши вопросы с удовольствием отвечу!
    Attached Thumbnails Attached Thumbnails Click image for larger version.  Name: IMG_2301.JPG‎  Views: 2336  Size: 35.3 KB  ID: 70616   Click image for larger version.  Name: IMG_1.JPG‎  Views: 3839  Size: 36.5 KB  ID: 70698   Click image for larger version.  Name: IMG_2.JPG‎  Views: 2178  Size: 34.4 KB  ID: 70699   Click image for larger version.  Name: IMG_4.JPG‎  Views: 2549  Size: 45.6 KB  ID: 70700   Click image for larger version.  Name: IMG_5.JPG‎  Views: 2570  Size: 33.8 KB  ID: 70701

    Last edited by Soul; 14-03-2007 at 18:22. Reason: ф
  2. 13-03-2007, 16:12 #2
    crumstler
    crumstler вне форума
    Зашедший
    Join Date
    Jun 2006
    Posts
    23

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Больше фоток, хороших и разных!...
  3. 13-03-2007, 16:34 #3
    -vik-s
    -vik-s вне форума
    некий разработчик -vik-s's Avatar
    Join Date
    Jun 2001
    Location
    где то в Москве
    Age
    45
    Posts
    1,263

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Rise of Flight
    Работаю за еду
    www.riseofflight.com
    __________________
    VikS
    Flying Barans Forever
    "Вся шерсть - фронту!"
  4. 13-03-2007, 17:13 #4
    LAZ
    LAZ вне форума
    Зашедший LAZ's Avatar
    Join Date
    Mar 2006
    Age
    50
    Posts
    9

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Гууудд!
    Для всего добра изготовлены ящики с ложементами для укладки изделий.
    вот это мне больше всего понравилось.. сразу чувствуется "ручная сборка"

    фотка у тебя тёмная получилась если не сложно... сделай хорошую фотосессию... очень хочется поподробнее рассмотреть конструкцию
  5. 13-03-2007, 17:20 #5
    orthodox
    orthodox вне форума
    Офицер Форума
    Join Date
    Jan 2002
    Location
    РФ, Москва и иногда Курск
    Age
    49
    Posts
    3,606
    Send a message via ICQ to orthodox

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    скока денех?
    Вера наших соотечественников в то, что Россия - одна из худших стран мира по своей абсурдности уступает только их же вере в абсолютную личную непричастность к сему положению.
  6. 13-03-2007, 17:34 #6
    WerVolK
    WerVolK вне форума
    архитектор WerVolK's Avatar
    Join Date
    Mar 2003
    Location
    Москва
    Age
    50
    Posts
    411

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    мощь!!!
    мои штуковины
    мой блог
  7. 13-03-2007, 17:35 #7
    whiter
    whiter вне форума
    Зашедший
    Join Date
    Sep 2003
    Location
    Ukraine
    Age
    53
    Posts
    90
    Send a message via ICQ to whiter

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Вот это ДА!
    Снимаю шляпу три раза.
    Присоединяюсь к просьбам о фото.
  8. 13-03-2007, 17:58 #8
    crumstler
    crumstler вне форума
    Зашедший
    Join Date
    Jun 2006
    Posts
    23

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Да-да, и уточни сразу - это комплект для запуска в серию и, соответственно, на продажу или штучный вариант "для себя"?

    ПС
    Хотя, судя по реальной ручке, вряд ли это "серийный" вариант...
  9. 13-03-2007, 18:06 #9
    Katmai
    Katmai вне форума
    =Galadriel= Katmai's Avatar
    Join Date
    Sep 2004
    Posts
    933

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    ку
    фотки в высоком разрешении в студию =) спс
  10. 13-03-2007, 18:44 #10
    braim
    braim вне форума
    Зашедший braim's Avatar
    Join Date
    Mar 2006
    Location
    г. Сургут
    Age
    41
    Posts
    9

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    И какие результаты использования?
    Как летается?
    Ждем мнения экспертов...
    И фоток тоже не помешает выложить.
    А то дразнят тут, понимаешь .
  11. 13-03-2007, 19:30 #11
    Wincel
    Wincel вне форума
    =FB=
    Join Date
    Jan 2005
    Location
    Russia
    Age
    48
    Posts
    513
    Send a message via ICQ to Wincel

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Ящики-это круто))))
    значит будут отправлять людям с шиком.
    их надо на вибростенд и протрясти 2G )
  12. 13-03-2007, 19:30 #12
    Schtuzer
    Schtuzer вне форума
    Закоханий в небо Schtuzer's Avatar
    Join Date
    Dec 2003
    Location
    Ukraine, Kyiv
    Age
    46
    Posts
    929

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Серийность, кроме желания и возможности самого автора, ограничивается очевидно и наличием реальных РУСов, если это конечно принципиально. РУСы от Миг23 и Миг25 не такая редкость насколько я вижу. Хотя можно наверно и на Кугар заменить.

    Как насчет РУСа - самодельный или тоже с реала взят?
    If you're clueless and got nothing intelligent to say, say nothing at all.
  13. 13-03-2007, 20:24 #13
    Katmai
    Katmai вне форума
    =Galadriel= Katmai's Avatar
    Join Date
    Sep 2004
    Posts
    933

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    По педалям - респект
    А РУС ну совершенно не видно(((
  14. 13-03-2007, 20:29 #14
    UIV
    UIV вне форума
    Конструктор UIV's Avatar
    Join Date
    Jul 2003
    Location
    ВКБ
    Posts
    3,429
    Send a message via ICQ to UIV

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Супер. Отличная конструкторская работа и достойное исполнение.
    Респект !!!!
    А амортизаторы (я не знаю, там гидро или газонаполненные) изготавливались самостоятельно или использовались готовые серийного производства?
    Виртуальное Конструкторское Бюро
    http://www.vkb-pro.ru
  15. 13-03-2007, 20:35 #15
    UIV
    UIV вне форума
    Конструктор UIV's Avatar
    Join Date
    Jul 2003
    Location
    ВКБ
    Posts
    3,429
    Send a message via ICQ to UIV

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Quote Originally Posted by Soul View Post
    Фото принципиально не прикрепляются. Будем разбираться!
    Ограничения по фоткам
    Размер не больше 300.0 Кбайт, разрешение не больше 1280х1280
    Если эти условия выполнены, должны прикрепляться...
    Или засунь фотки в rar архив, ограничения по архиву - 3 мегабайта.
    Виртуальное Конструкторское Бюро
    http://www.vkb-pro.ru
  16. 13-03-2007, 22:32 #16
    Professor008
    Professor008 вне форума
    Зашедший
    Join Date
    Dec 2006
    Posts
    42

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Soul, уважаю! Себе то я только начал делать, когда еще будет - неизвестно. Опиши конструкцию РУСа, если не сложно.
  17. 14-03-2007, 00:01 #17
    LAZ
    LAZ вне форума
    Зашедший LAZ's Avatar
    Join Date
    Mar 2006
    Age
    50
    Posts
    9

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Газовые стойки - оригинально, идея на 5+
    наверное и центр мягкий.. и ходят легко ...
    а по поводу фоток выложи на - http://imageshack.us/ , а здесь ссылки запости...
    Если хочешь сделать что-то хорошо - сделай это сам.
    Кто людям помогает - тот тратит время зря! © Шапокляк
  18. 14-03-2007, 00:09 #18
    Wincel
    Wincel вне форума
    =FB=
    Join Date
    Jan 2005
    Location
    Russia
    Age
    48
    Posts
    513
    Send a message via ICQ to Wincel

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    По педалям интересно!!!!
    Видд-куулл,
    есть ли колёсные тормоза и скока у тя получилось по джойтестеру отсчётов? возможна ли регулировка хода?
  19. 14-03-2007, 00:38 #19
    WindHead
    WindHead вне форума
    Зашедший WindHead's Avatar
    Join Date
    Jan 2004
    Location
    г.Донецк, Украина
    Age
    50
    Posts
    110
    Send a message via ICQ to WindHead

    Thumbs up Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Soul, снимаю шляпу.
  20. 14-03-2007, 14:00 #20
    boRada
    boRada вне форума
    JGr124_boRada boRada's Avatar
    Join Date
    Feb 2002
    Location
    Южный Урал
    Age
    65
    Posts
    5,049
    Send a message via ICQ to boRada

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    А РУС к чему крепится? основание небольшое для просто установки на пол.
  21. 14-03-2007, 14:53 #21
    Soul
    Soul вне форума
    Зашедший
    Join Date
    Mar 2004
    Posts
    84

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Еще одна попытка выложить фото....

    Советую все рассмотреть и потом я дам развернутые комменарии!

    И еще, читайте, пожалуйста описание в начале поста...
    Attached Thumbnails Attached Thumbnails Click image for larger version.  Name: IMG_2321.JPG‎  Views: 1032  Size: 36.5 KB  ID: 70682   Click image for larger version.  Name: IMG_2323.JPG‎  Views: 924  Size: 34.4 KB  ID: 70683   Click image for larger version.  Name: IMG_2328.JPG‎  Views: 1433  Size: 51.3 KB  ID: 70684   Click image for larger version.  Name: IMG_2330.JPG‎  Views: 1064  Size: 39.1 KB  ID: 70685   Click image for larger version.  Name: IMG_2346.JPG‎  Views: 886  Size: 32.3 KB  ID: 70686

    Last edited by Soul; 14-03-2007 at 17:14.
  22. 14-03-2007, 16:10 #22
    Bond.K
    Bond.K вне форума
    Инструктор Bond.K's Avatar
    Join Date
    Apr 2005
    Posts
    1,814

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Quote Originally Posted by Soul View Post
    Еще одна попытка выложить фото....

    Советую все рассмотреть и потом я дам развернутые комменарии!
    Небось и чертежи есть?





  23. 14-03-2007, 16:22 #23
    UIV
    UIV вне форума
    Конструктор UIV's Avatar
    Join Date
    Jul 2003
    Location
    ВКБ
    Posts
    3,429
    Send a message via ICQ to UIV

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Quote Originally Posted by UIV View Post
    .....
    А амортизаторы (я не знаю, там гидро или газонаполненные) изготавливались самостоятельно или использовались готовые серийного производства?
    Вопрос снимаю. Сегодня залазил в багажник машины, увидел похожие демпферы...
    Виртуальное Конструкторское Бюро
    http://www.vkb-pro.ru
  24. 14-03-2007, 16:47 #24
    Schtuzer
    Schtuzer вне форума
    Закоханий в небо Schtuzer's Avatar
    Join Date
    Dec 2003
    Location
    Ukraine, Kyiv
    Age
    46
    Posts
    929

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    "Эргономика" РУДа компенсируется вкусным РУСом и педальками
    If you're clueless and got nothing intelligent to say, say nothing at all.
  25. 14-03-2007, 17:01 #25
    Soul
    Soul вне форума
    Зашедший
    Join Date
    Mar 2004
    Posts
    84

    Re: Летный Комплект - металлические и черные РУС, РУД и ПЕДАЛИ

    Quote Originally Posted by Bond.K View Post
    Небось и чертежи есть?





    Конечно! С допусками и посадками... Производству на пальцах не объяснишь.
