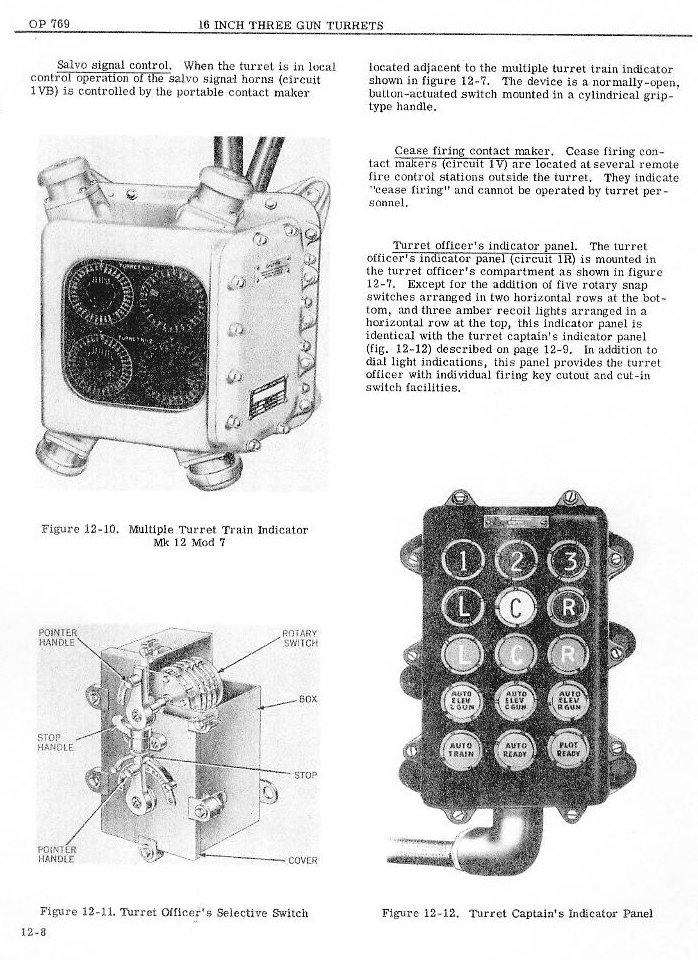

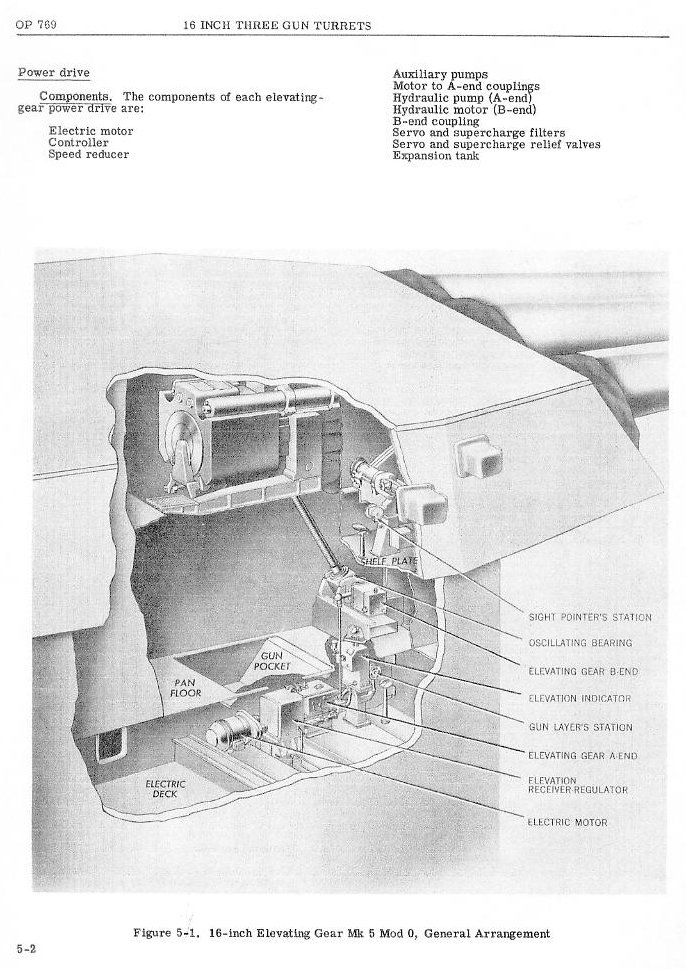

Система управления огнём и устройство башен главных орудий американских линкоров
Подробней здесь 16 Inch Three Gun Turget, здесь Configuration Of The Three Gun Turrets и далее по ссылкам
.
Корабельные артсистемы
Система управления огнём и устройство башен главных орудий американских линкоров
Подробней здесь 16 Inch Three Gun Turget, здесь Configuration Of The Three Gun Turrets и далее по ссылкам
.
Last edited by SailoR; 14-03-2009 at 02:50. Reason: upd
Америкаеские орудия WWII. 1-е две - 5", 3 и 4 - схема досылания снаряда и зарядов в ствол ГК ЛК типа Айова
Подробности - здесь:
http://www.hnsa.org/doc/guncat/index.htm#toc
Last edited by NAVYgator; 03-05-2009 at 17:05.
Привет, интересует зенитная артиллерия 90/50 калибра итальянских линкоров Литторио. Никто случаем не знает где почитать про орудие и саму установку. Заранее благодарен.
AMD Phenom II X4 955, 4096 Mb RAM, NVIDIA GeForce GTX 560 1024 Mb, Win7 x64.
Наверное тутOriginally Posted by triod
Если ссылка не сдохнет.
(с)Артиллерию зенитного ка­либра дальнего боя составляли 12 одноорудийных 90-мм ба­шенных установок моделей "90/50 An 1938" или "90/50 ОТО 1939" с непосредственной четырехосной стабилизацией — уникальный случай в конст­руировании корабельного артвооружения того периода. Сис­тема стабилизации конструкции генуэзской фирмы "Сан Джордже" отличалась сложно­стью конструкции и, как следст­вие, недостаточной надежно­стью. Предельные углы стаби­лизации по бортовой качке со­ставляли ±15, а по килевой ±5 градусов. Особенности конст­рукции установки включали на­личие автоматического установ­щика дистанционных взрыва­телей, параллелограммного досылателя броскового типа, толь­ко ручных приводов горизон­тального и вертикального наве­дения (весьма странно при на­личии автоматической гироско­пической системы стабилиза­ции и силовых следящих приводов). Две шестиорудийные батареи занимали шкафут по правому и левому борту. Как по­казывают чертежи, достаточные углы обстрела им обеспечить не удалось. Несмотря на хорошую баллистику, зенитная артил­лерия дальнего боя ни по огне­вому могуществу орудий, ни по их числу не соответствовала воздушной опасности, сущест­вовавшей уже в конце 30-х го­дов.
Вобщем вот в этой книжке должно быть:
Да нет, про серии боевых кораблей и иже подобных я знаю. Но всё равно благодарствую.
