Очень, очень здорово получилось! Завидую :) Такое бы в серию запустить.Цитата:
Сообщение от Fog_07
--- Добавлено ---
Так и есть - в точности.Цитата:
Сообщение от tim123
Вид для печати
Очень, очень здорово получилось! Завидую :) Такое бы в серию запустить.Цитата:
Сообщение от Fog_07
--- Добавлено ---
Так и есть - в точности.Цитата:
Сообщение от tim123
- Э, - э, - э !!!!!!
- А как же самое главное???? :eek:
Ради чего ты все это затеял и тем более - ради чего мы тут "сидели", наблюдали, советовали и нервничали,,, когда ты делал не так как мы хотели??????????
- У тебя совесть есть???
- "Отзывы пользователя" - ГДЕ???? - Иш ты, удумал, - тема закрыта!!!!!!!
- НЕЕЕЕ, дорогой. Так легко не отделаешься!!!!!!!
Спасибо за комплиман.Цитата:
Сообщение от =YeS=Cherny75
:DЦитата:
Сообщение от =YeS=Cherny75
Да тут не шёпотом надо,а наоборот-кричать,чтобы люди не покупали такое редкостное г...(как-же я забыл предупредить? :) )Цитата:
Сообщение от =YeS=Cherny75
Уже переделываю их под тактовые-меняю им то место,которое ж...называется:D. (в ЗИП тактовые положу на всякий случай;))Цитата:
Сообщение от =YeS=Cherny75
--- Добавлено ---
Спасибо!Цитата:
Сообщение от Baur
В серию сложно-но можно. Работы конечно много придётся проделать, скомпоновать всё в соответствии с промышленными деталями,кое что переделать,может и упростить,сами рычаги хорошо подойдут под лазерную резку,да и остальное тоже можно подогнать.В общем головоломку можно решить,было бы время и был бы спрос...;)Цитата:
Сообщение от Baur
--- Добавлено ---
:umora::lol:.... ну так я тихонечко заикнулся про тестовое видео:D. Конечно напишу и отзывы и пожелания и напутствия,если хотите:DЦитата:
Сообщение от DenUA
:yez:Цитата:
Сообщение от Fog_07
:bravo:
:cool:
Что значит закончил?!!! А где фото внутренностей? Вам что, РУД девушка, важна только внешняя красота? P.S.:cool: :bravo: P.P.S. Есть возможность показать схему механики РУД?Цитата:
Сообщение от Fog_07
А с первой страницы прочитать лень?Цитата:
Сообщение от serg 61
Fog_07 а от чего крутилки? Вложение 161323
Меня интересует окончательный вариант, автор темы сам писал:Цитата:
Сообщение от VadNik
Цитата:
хотя доработать здесь можно ещё мног чего...
Крутилки- самодельные из оргстекла толщиной 6 мм (можно и из другого материала типа текстолит,эбонит,и т.д.). На пластине оргстекла начертил окружность нужного диаметра,в центре просверлил отверстие под ось резистора, затем по этой окружности просверлил отверстия Ф 4 мм на расстоянии 1 мм между их краями (или между центрами= 5 мм). Перемычки между отверстиями пропилил лобзиком.В полученное зубчатое колесо вставил болт,зажал его гайкой и прокрутил в дрели,прижимая к напильнику,чтобы сточить неровности. Затем покрасил акриловой краской. Как-то так.;)Цитата:
Сообщение от VadNik
--- Добавлено ---
Окончательный вариант практически соответствует схеме на первой странице темы,если нужно фото внутренностей-попозже могу сделать, единственное,что я упустил-это схема рычага РУД с внутренней тягой. Признаю свою вину,меру,степень, глубину...:D исправлюсь в ближайшее время;)Цитата:
Сообщение от serg 61
РУД установлен на стойке из квадратных труб "труба в трубе", регулируется по высоте, фиксируется болтом.Цитата:
Сообщение от Fog_07
А с помощью нижних, круглых труб "труба в трубе" - регулируется наклон целой стойки. Как для удобства использования так и для возможности закрытия шкафа.
Небольшое http://www.youtube.com/watch?v=vcblt...ture=youtu.be" работы пасиков (уплотнительные кольца, сальники) Сечение "пасика" - 3мм в диаметре. В данном случае длинна - 120 мм (при сложении сторон).
Напомню- это тестовая сборка, подгонка, подпилка. Не за горами - монтаж платы In32, а далее разборка под покраску.
В планах на будущее - переделка под МагРезы и скорее всего переделка на "тросовую передачу" с возможностью регулировки хода на оси...
Я уверен, Вы можете и сами надежных кнопок понаделать не хуже заводских с четкими щелчками и миллиоными циклами, если захотите конечно...Цитата:
Сообщение от Fog_07
Ага, спасибо.Чувствуется старание-молодец!:cool: А что за звук на 1:45? Фрикцион? Из чего его делал? Ручку (рукоятку) не было желания слегка увеличить? На регулировочную трубу резиновая рифлёная рукоятка от велосипеда не подойдёт? ;) ( укороченная по размеру,конечно)Цитата:
Сообщение от DenUA
Мне понравилась сама идея-использовать полноходные резисторы,была мысль раньше,но не захотел возиться с передаточными механизмами.
--- Добавлено ---
Можно,но нудное это дело,я вам доложу...:D. Вот только насчёт миллионных циклов большое сомнение;)Цитата:
Сообщение от tim123
Буду признателен.:thx:Цитата:
Сообщение от Fog_07
--- Добавлено ---
Наверно насчет миллионных циклов слегка погорячились, не говоря уж об отсутствии дребезга. Хотя на герконах можно добиться достаточно неплохих результатов(200-300тысяч), если провести предварительную тренировку.P.S. Миллионные циклы встречал только у реле с платиновыми контактами:rtfm:Цитата:
Сообщение от tim123
- Если заметили - это скрип не смазанного механизма "фиксатора-регулировки тугости хода рычагов". Не знаю как по другому назвать ))) Зажимаешь - туже рычаги ходят (в плоть до фиксации), отпускаешь - легко.Цитата:
Сообщение от Fog_07
По оригиналу - должна быть насечка. В домашних условиях- не сделать. Думал, после покраски наложу "прорезиненную краску", - будут горбики... визуально смахивать будет.Цитата:
Сообщение от Fog_07
Конечно подошла бы и какая-то тонкая насадка, но пока что не нашел...
- вот если честно никак не второпаю - зачем народ в РУД и в Радиатор, и на Шаг винта - Марсы или МагРезы или холы ставят??? Разве там нужна такая точность? Резисторы - дешевые, можно и каждых полгода менять....Цитата:
Сообщение от Fog_07
Извините что опять лезу с глупостями. Намотать на ручку широким шагом тонкую проволоку и обтянуть ее термоусадочником не думали? Или использовать сетку с подходящей ячейкой.Цитата:
Сообщение от DenUA
С "оригиналом" мало схожести будет...Цитата:
Сообщение от serg 61
А если чем-то парится тоу же что б с толком... (как по мне)
Хотелось бы получить такое:
http://www.sukhoi.ru/forum/attachmen...2&d=1333525387
здесь покажу механизм "загрузки" то есть "фиксатор-регулировки", может кому пригодится...
http://www.sukhoi.ru/forum/attachmen...2&d=1353313270
зеленые - шайбы,
розовые - колесика для ремней (зафиксированы с рычагами)
красная - пружина
жолтая - втулка, для обеспечения стопора.
синие - болты (в центре зафиксирован с рукоятью зажима, два по бокам - направляющие)
в крайней "шайбе с направляющими" в центре - резьба. С помощю которой весь механизм сжимается и стопорится.
http://www.sukhoi.ru/forum/attachmen...1&d=1353313266
Весь механизм собран на передней панели корпуса. Для обеспечения легкого, оперативного доступа к всему механизму.

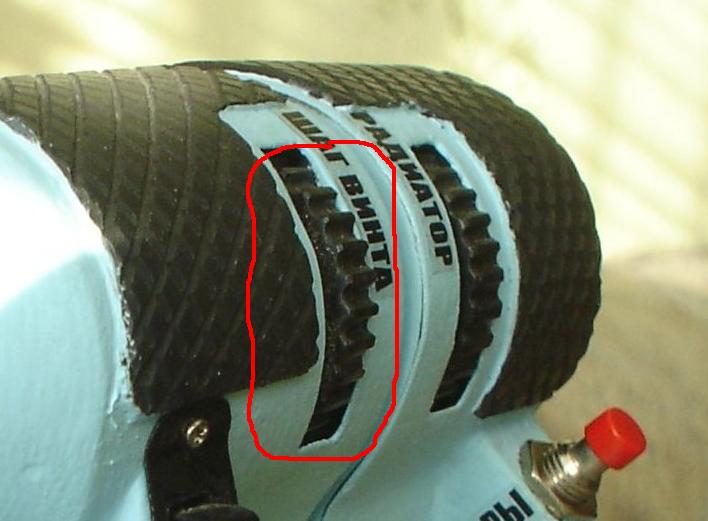

Здесь ручка вроде бы гладкая. Но если очень хочется сделать на ней насечку, можно попробовать прокатать ручку по нагретому напильнику, рашпилю, или другой аналогичной поверхности. И еще, если будете экспериментировать с тросами в этой механике Вложение 161453 то ролик для резюков рекомендую сделать отпилив от болта ~М16-24х1,5 диск с 3-5 нитками резьбы.Цитата:
Сообщение от DenUA
речь идет о ручке - которая в центре (на ней видно насечку), этой ручкой регулируется загрузка механизма.Цитата:
Сообщение от serg 61
- а вот про болт - не понял... ((( Может, рисунок-схемку набросаешь?
А производители некоторых клавиатур для компов гарантируют же милионные циклы для кнопок.Цитата:
Сообщение от serg 61
а если бесконтактную кнопку с "привычным" щелчком?
Чукча к сожалению читатель.:( Постараюсь в ближайшие дни найти общий язык с КАДом. Пока попытаюсь на пальцах. Для устранения проскальзывания, трос на шкив наматывается несколькими витками и на шкиве делаются винтовые ручьи( как на однорядном барабане лебедки). В домашних условиях такой шкив проще всего сделать из подходящего по по диаметру и резьбе обрезка шпильки или трубки с наружной резьбой. И еще о тросах. В КИПовской механике используются плетеные троса ~D0,6-0,8мм, имеют более высокую гибкость и истираемость. . Найти можно у фирм торгующих приборными комплектующими средств теплотехнического контроля.Цитата:
Сообщение от DenUA
--- Добавлено ---
Предпочитаю справочные данные и личный опыт, а не рекламные обещания. "Бесконтактная кнопка" - это как?Цитата:
Сообщение от tim123
Есть кнопки на герконах, есть кнопки на датчике Холла. Но на последних выводов больше, нужно подавать питание.
ГерКон - герметизированный контакт. Имеют дурную привычку к залипанию. Для устранения оной, перед установкой в схему, обязательна предварительная тренировка(способствует, но не предохраняет). Кнопка на датчике Холла это электронный ключ меняющий сопротивление цепи, классическим выключателем может считаться условно. Также имеет свои плюсы и минусы.Цитата:
Сообщение от PoHbka
Тем не менее они вполне бесконтактны.
Цитата:
Сообщение от PoHbka
Оффтопик:
Боюсь у нас сейчас начнется непродуктивный спор электрика и электронщика, что считать выключателем(кнопкой). Давайте замнем для ясности, все равно ведь каждый останется при своем мнении.
Безконтактное может быть управление ими, а сам принцип коммутации - очень даже контактный. И не очень то и надежный в реале. Не только по теории говорю, но и по практике.Цитата:
Сообщение от PoHbka
